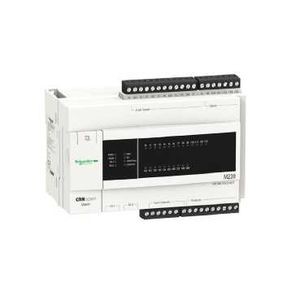

M238 PLC 24IO 24VDC TRANSISTOR

Description

• Gamme de produits : Boîtier électronique de commande Modicon M238
• Type de produit ou de composant : Base compacte
• Application spécifique du produit : -
• Nombre e/s tor : 24
• Nombre entrées tor : 6 entrée conformément à EN/IEC 61131-2 type 1 / 8 entrée rapide conformément à EN/IEC 61131-2 type 1
• Tension entrées tor : 24 V
• Type de tension d'entrée tor : C.c.
• Nombre sorties tor : 4 sortie rapide / 6 sortie
• Tension de sortie tor : 24 V c.c.
• Nombre de module d'extension e/s : 7
• [us] tension d'alimentation : 24 V DC
• Type de mémoire : RAM interne 500 ko
• Données sauvegardées : Variables de type conservation et conservation permanente batterie interne 3 jours 22 H 10 an / Variables de type conservation et conservation permanente batterie au chlorure de thionyle lithium optionnelle (TSXPLP01) 1 an
• Support de montage : Rail DIN symétrique 35 mm / Panneau

• Logiqued'entrée numérique : Logique positive (puits) entrée rapide / PNP ou NPN (positif/négatif) entrée
• Nombre de points communs : 1 sortie rapide / 1 entrée / 2 sortie / 4 entrée rapide
• Alimentation électrique du capteur : 19.2...30 V c.c.
• Tension état 1 garanti : >= 15 V entrée/entrée rapide
• Courant état 1 garanti : >= 2 mA entrée/entrée rapide
• Tension état 0 garanti : <= 5 V entrée/entrée rapide
• Courant état 0 garanti : <= 1.5 mA entrée/entrée rapide
• Courant d'entrée tor : 10.4 mA entrée / 8 mA entrée rapide
• Impédance d'entrée : 2.3 kOhm entrée / 3 kOhm entrée rapide
• Temps de réponse : < 1 ms sortie / 0,25 ms sortie rapide / 3 ms entrée / 300 ns entrée rapide
• Temps de filtrage configurable : 0.004 ms entrée rapide / 0.4 ms entrée rapide / 1 ms entrée rapide / 2 ms entrée rapide / 4 ms entrée rapide
• Filtrage anti-rebonds : 0 ms configurable entrée/entrée rapide / 1,5 ms configurable entrée/entrée rapide / 12 ms configurable entrée/entrée rapide / 4 ms configurable entrée/entrée rapide
• Fréquence d'entrée : <= 100 kHz entrée rapide (mode compteur) / <= 100 kHz entrée rapide (mode normal) / <= 100 kHz entrée
• Longueur de câble : <= 10 m sortie rapide (mode PWM ou PTO) / <= 10 m câble blindé entrée rapide (mode compteur) / <= 30 m entrée rapide (mode normal) / <= 30 m entrée / <= 30 m sortie / <= 30 m câble blindé sortie rapide (mode normal)
• Isolation entre les canaux d'e/s et l'électronique interne : 500 V DC
• Isolement entre voies : 500 V pour groupe de 2 entrées rapides / 500 V pour sortie et sortie rapide / Aucun entrée
• État sortie tor : Logique positive (source)/logique négative (sink)
• Limites de la tension de sortie : 19,2...30 V
• Courant de sortie tor : <= 100 mA sortie rapide (mode PTO) / <= 100 mA sortie rapide (mode PWM) / <= 500 mA sortie rapide (mode normal) / 20...500 mA sortie
• Fréquence de sortie : <= 100 kHz sortie rapide (mode PTO) / <= 100 kHz sortie / <= 20 kHz sortie rapide (mode PWM)
• Erreur de précision absolue : 1 % de déviation maximale rapport cyclique 20 à 80% sortie rapide (mode PWM) / 1 % de déviation maximale sortie rapide (mode PTO)
• Courant de fuite : <= 2 mA sortie rapide / 0.05 mA sortie
• [ures] tension résiduelle : <= 2 V sortie et sortie rapide
• Charge sur lampe à filament : <= 3 W sortie et sortie rapide
• Protection court-circuit : Avec sortie et sortie rapide
• Protection surtension : Avec sortie et sortie rapide
• Protection surcharge : Avec sortie et sortie rapide
• Nombre d'entrées/sorties : <= 136 bornier débrochable à vis avec module d'extension E/S / <= 192 bornier de raccordement avec bornes à ressort avec module d'extension E/S / <= 248 connecteur HE-10 avec module d'extension E/S
• Limites de la tension d'alimentation : 19.2...28.8 V
• Courant à l'appel : <= 35 A
• Puissance consommée en w : <= 17.2 W
• Résistance d'isolement : > 10 M' à 500 V, entre les bornes E/S et de terre / > 10 M' à 500 V, entre l'alimentation et les bornes de mise à la terre
• Temps exact pour instruction 1 k : 0,3 ms 70 % arithmétique booléenne + 30 % fixe
• Temps d'exécution par instruction : 0.42 µs Mot INT arithmétique LD et ST / 0.439 µs Mot INT arithmétique +, -, x opérations / 0.459 µs Double mot DINT arithmétique LD et ST / 0.506 µs Double mot DINT arithmétique +, -, x opérations / 0.648 µs réel flottant arithmétique LD et ST / 0.971 µs Booléen / 5111 µs réel flottant arithmétique +, -, x opérations / 7.25 µs réel flottant arithmétique par opération
• Temps exact pour tâche événementielle : <= 1.75 ms réel flottant arithmétique / >= 0.75 ms Mot INT arithmétique / 0.95 ms Double mot DINT arithmétique
• Système aérien : 0.15 ms tâche maîtresse (modulateur de largeur d'impulsions (PWM), fréquencemètre) / 0.15 ms tâche maîtresse (comptage simple) / 0.2 ms tâche maîtresse (PTO) / 0.35 ms tâche maîtresse (comptage avancé) / 0.9 ms tâche maîtresse (E/S)
• Affectation des entrées/sorties : Lecture/écriture E/S sur base / Lecture/écriture E/S sur modules d'extension
• Structure d'application : 1 tâche maîtresse configurable roue libre/cyclique / 2 tâches auxiliaires configurables roue libre/cycliques/événementielles / 32 niveaux de priorité entre les tâches / 4 tâches d'interruption
• Horodateur : Avec 10 s/mois à 25 °C
• Type de connexion intégrée : 1 liaison série isolée RJ45 femelle Modbus maître /esclave RTU/ASCII, mode caractère ou SoMachine-Network RS232/RS485 1,2...115,2 kbit/s (115,2 kbit/s par défaut)
• Alimentation : Alimentation liaison en série 5 V 200 mA
• Fonctions du mouvement : PWM/PTO 2 100 kHz
• Nombre d'entrée de comptage : 8 100 kHz 32 bits
• Fonction complémentaire : Traitement de l'événement / PID
• Marquage : CE
• Signalisation locale : 1 DEL RUN / 1 DEL Batt / 1 DEL erreur module (ERR) / 1 DEL par canal état d'E/S / 1 DEL PWR / 1 DEL SL1
• Raccordement électrique : 1 connecteur mini B USB 2.0 pour un terminal de programmation / 1 bornier à vis amovible (10 terminaux) pour connexion des 4 préactionneurs (sortie rapide) / 1 bornier à vis amovible (12 terminaux) pour connexion des capteurs (entrées rapides) / 1 bornier à vis amovible (6 terminaux) pour connexion des 6 préactionneurs (sortie) / 1 bornier à vis amovible (7 bornes) pour connexion des capteurs (entrées) / 1 bornier à vis amovible pour connexion de l'alimentation électrique 24 V CC
• Masse du produit : 0.56 kg
