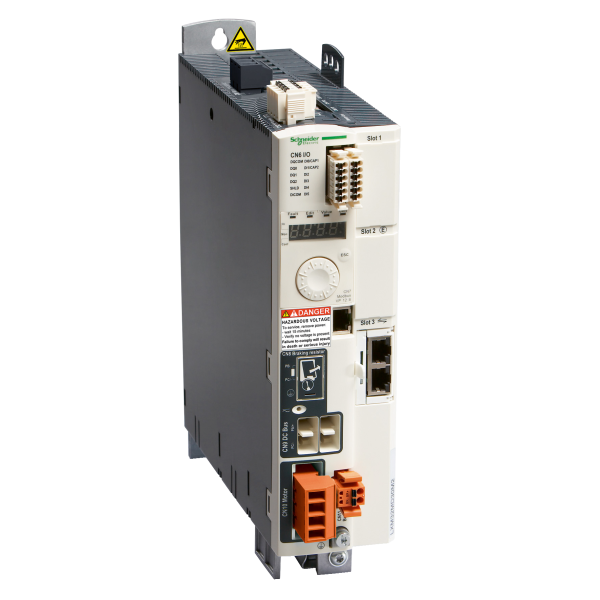

Lxm32 modular 9a rms crete 1ph 230v

SCHLXM32MU90M2 - Schneider Electric

• Gamme de produits : Lexium 32
• Type de produit ou de composant : Servo variateur pour commande de mouvement
• Nom abrégé d'appareil : LXM32M
• Format du lecteur : Livre
• Nombre de phases réseau : Monophasé
• [us] tension d'alimentation : 100...120 V (- 15...10 %) / 200...240 V (- 15...10 %)
• Limites de la tension d'alimentation : 170...264 V / 85...132 V
• Fréquence d'alimentation : 50/60 Hz (- 5...5 %)
• Limites de fréquence réseau : 47.5...63 Hz
• Filtre cem : Intégré
• Courant de sortie permanent : 3 A (f = 8 kHz)
• Courant de sortie de crête 3s : 6 A à 115 V pour 5 s / 9 A à 230 V pour 5 s
• Alimentation continue : 300 W à 115 V / 900 W à 230 V
• Puissance nominale : 0.3 kW à 115 V (f = 8 kHz) / 0.5 kW à 230 V (f = 8 kHz)
• Courant de ligne : 5.4 A, THDI of 159 % à 115 V, without line choke / 4.5 A, THDI of 166 % à 230 V, without line choke / 5.2 A, THDI of 90 % à 115 V, with external line choke de 2 mH / 6.3 A, THDI of 107 % à 230 V, with external line choke de 2 mH

• Fréquence de commutation : 8 kHz
• Catégorie de surtension : III
• Courant de fuite : < 30 mA
• Tension de sortie : <= power supply voltage
• Isolation électrique : Entre alimentation et contrôle
• Type de câble : Câble IEC monobrin (pour ' = 50 °C) matériau conducteur: cuivre 90°C ,matériau isolant des fils: XLPE/EPR
• Raccordement électrique : Bornier câble 3 mm² AWG 12 (CN8) / Bornier câble 5 mm² AWG 10 (CN1) / Bornier câble 5 mm² AWG 10 (CN10)
• Couple de serrage : 0.5 N.m (CN8) / 0.7 N.m (CN1) / 0.7 N.m (CN10)
• Nombre entrées tor : 2 capture / 2 sécurité / 4 logique
• Type d'entrée tor : Capture (capuchon) / Logique (DI) / Sécurité (complément de STO_A, complément de STO_B)
• Durée d'échantillonnage : 0.25 ms / 0.25 ms (DI) pour numérique
• Tension entrées tor : 24 V c.c. pour capture / 24 V c.c. pour logique / 24 V c.c. pour sécurité
• Logiqued'entrée numérique : Positif (complément de STO_A, complément de STO_B) à l'état 0: < 5 V à l'état 1: > 15 V conformément à EN/IEC 61131-2 type 1 / Positif (DI) à l'état 0: > 19 V à l'état 1: < 9 V conformément à EN/IEC 61131-2 type 1 / Positif ou négatif (DI) à l'état 0: < 5 V à l'état 1: > 15 V conformément à EN/IEC 61131-2 type 1
• Temps de réponse : <= 5 ms (complément de STO_A, complément de STO_B)
• Nombre sorties tor : 3
• Type de sortie tor : Logique (DO)24 V DC
• Tension de sortie tor : <= 30 V c.c.
• Logique sortie tor : Positif ou négatif (DO) conformément à EN/IEC 61131-2
• Durée des rebonds de contact : <= 1 ms (complément de STO_A, complément de STO_B) / 2 µs (capuchon) / 0.25 µs...1.5 ms (DI)
• Courant de freinage : 50 mA
• Temps de réponse de la sortie : 250 µs (DO)numérique
• Type de signal de commande : Retour codeur servo-moteur / Sortie avec train d''impulsion (PTO) :RS422 (f = <= 500 kHz) (longueur de câble: 100 m) / Impulsion/direction (P/D), A/B, CW/CCW :Liaison 5 V, 24 V (collecteur ouvert) (f = <= 10 kHz) (longueur de câble: 1 m) / Impulsion/direction (P/D), A/B, CW/CCW :Liaison 5 V, 24 V (push-pull) (f = <= 200 kHz) (longueur de câble: 10 m) / Impulsion/direction (P/D), A/B, CW/CCW :RS422 (f = <= 1000 kHz) (longueur de câble: 100 m)
• Type de protection : Contre l'inversion de polarité :signal d'entrée / Contre les courts-circuits :signal de sorties
• Fonction de sécurité : STO (safe torque off), intégré / SS1 (safe stop 1), avec carte de sécurité eSM séparée / SS2 (safe stop 2), avec carte de sécurité eSM séparée / SLS (safe limited speed), avec carte de sécurité eSM séparée / SOS (safe operating stop), avec carte de sécurité eSM séparée
• Niveau de sécurité : SIL 3 conformément à EN/IEC 61508 / PL = e conformément à ISO 13849-1
• Interface de communication : Intégré Modbus / Avec carte de communication séparée CANopen / Avec carte de communication séparée Ethernet/IP / Avec carte de communication séparée EtherCAT / Avec carte de communication séparée Profibus / Avec carte de communication séparée DeviceNet / Avec carte de communication séparée I/O / Avec carte de communication séparée Modbus
• Type de connecteur : RJ45 (repère CN7) :Modbus
• Interface physique : RS485 multipoint à 2 fils Modbus
• Vitesse de transmission : 9600, 19200, 38400 bps pour une longueur de bus de <= 40 m Modbus
• Nombre d'adresses : 1...247 Modbus
• Led d'état : 1 LED (rouge)tension dans le servo-variateur
• Fonction de signalisation : Affichage des défauts in 7 segments
• Marquage : CE
• Position de montage : Vertical +/- 10 degree
• Compatibilité produit : Servo motor BMH (70 mm, 1 motor stacks) / Servo motor BSH (55 mm, 1 motor stacks) / Servo motor BSH (55 mm, 2 motor stacks) / Servo motor BSH (55 mm, 3 motor stacks) / Servo motor BSH (70 mm, 1 motor stacks)
• Largeur : 68 mm
• Hauteur : 270 mm
• Profondeur : 237 mm
• Masse du produit : 1.8 kg
