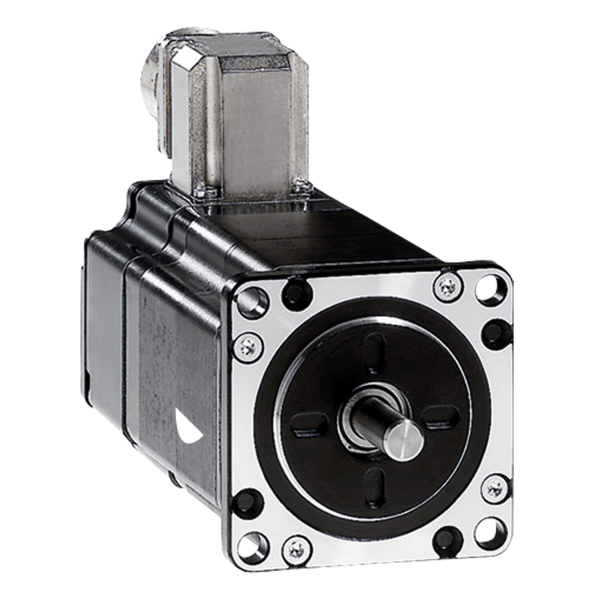

Schneider electric lexium moteur pas a pas,taille 60, 1.7 nm, 325vdc,connecteur,encodeur

SCHBRS368W131ACA - Schneider Electric

• Compatibilité de gamme : Lexium SD3
• Type de produit ou de composant : Moteur de contrôle du mouvement
• Nom abrégé d'appareil : BRS3
• Maximum mechanical speed : 3000 Tr/mn
• Type de moteur : Moteur pas à pas triphasé
• Nombre de pôles de moteur : 6
• Limites de la tension d'alimentation : 230 V AC / 325 V DC
• Support de montage : Flasque
• Taille bride moteur : 57.2 mm
• Longueur : 116 mm
• Diamètre de collier de centrage : 38 mm

• Profondeur de collier de centrage : 1.6 mm
• Nombre de trous de fixation : 4
• Diamêtre des trous de fixation : 66.6 mm
• Raccordement électrique : Connecteur
• Type de rétroaction : Single turn encoder
• Résolution du retour vitesse : 10000 points/turn
• Frein de parking : Sans
• Extrémité d'arbre : Arbre lisse
• Second arbre : Sans avec deuxième extrémité d'arbre
• Diamètre de l'axe : 8 mm
• Longueur de l'axe : 21 mm
• Couple nominal : 1.5 N.m
• Couple crête à l'arrêt : 1.53 N.m
• Couple continu à l'arrêt : 1.53 N.m
• Couple statique : 1.7 N.m
• Inertie du rotor : 0.38 kg.cm²
• Résolution : 1,8 °, 0,9 °, 0,72 °, 0,36 °, 0,18 °, 0,09 °, 0,072 °, 0,036 ° step angle / 200, 400, 500, 1000, 2000, 4000, 5000, 10000 étapes number of full steps per revolution
• Erreur de précision : +/- 6 arcs min.
• Fréquence de démarrage maximale : 8.5 kHz
• In courant assigné d'emploi : 0.9 A
• Résistance : 25 Ohm (enroulement)
• Constante de temps : 4.6 ms
• Force radiale maximale fr : 25 N (second bout d'arbre) / 50 N (premier bout d'arbre)
• Force axiale maximale fa : 100 N (force de traction) / 8,4 N (pression de force)
• Durée de vie en heures : 20000 H (palier)
• Accélération angulaire : 200000 rad/s²
• Masse du produit : 2 kg
