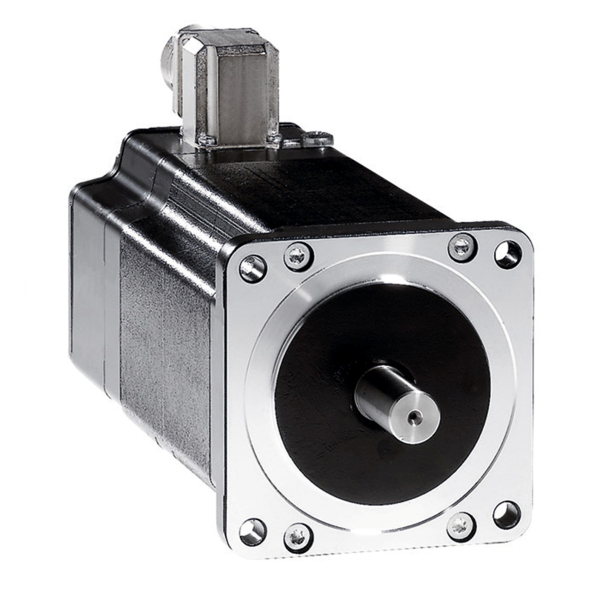

Schneider electric lexium moteur pas a pas,taille 90, 2.26 nm, 325vdc,connecteur
1134.26 € TTC
Eco participation : 0.06 €
Eco participation : 0.06 €
Marque : Schneider Electric
Référence : BRS397W360ACA
EAN : 3389119223652
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : BRS397W360ACA
EAN : 3389119223652
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 2268 point(s) de fidélité.
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 15-20 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Descriptif
Caractéristiques principales :
- Compatibilité de gamme : Lexium SD3
- Type de produit ou de composant : Moteur de contrôle du mouvement
- Nom abrégé d'appareil : BRS3
- Maximum mechanical speed : 3000 Tr/mn
- Type de moteur : Moteur pas à pas triphasé
- Nombre de pôles de moteur : 6
- Limites de la tension d'alimentation : 230 V AC / 325 V DC
- Support de montage : Flasque
- Taille bride moteur : 85 mm
- Longueur : 111 mm
- Diamètre de collier de centrage : 60 mm
- Profondeur de collier de centrage : 2 mm
- Nombre de trous de fixation : 4
- Diamêtre des trous de fixation : 98.99 mm
- Raccordement électrique : Connecteur
- Frein de parking : Sans
- Extrémité d'arbre : Inexploité
- Second arbre : Sans avec deuxième extrémité d'arbre
- Diamètre de l'axe : 12 mm
- Longueur de l'axe : 30 mm
- Couple nominal : 2 N.m
- Couple crête à l'arrêt : 1.9 N.m
- Couple continu à l'arrêt : 1.9 N.m
- Couple statique : 2.26 N.m
- Inertie du rotor : 1.1 kg.cm²
- Résolution : 1,8 °, 0,9 °, 0,72 °, 0,36 °, 0,18 °, 0,09 °, 0,072 °, 0,036 ° step angle / 200, 400, 500, 1000, 2000, 4000, 5000, 10000 étapes number of full steps per revolution
- Erreur de précision : +/- 6 arcs min.
- Fréquence de démarrage maximale : 5.3 kHz
- In courant assigné d'emploi : 1.75 A
- Résistance : 6.5 Ohm (enroulement)
- Constante de temps : 7 ms
- Force radiale maximale fr : 100 N (premier bout d'arbre) / 50 N (second bout d'arbre)
- Force axiale maximale fa : 30 N (pression de force) / 175 N (force de traction)
- Durée de vie en heures : 20000 H (palier)
- Accélération angulaire : 200000 rad/s²
- Masse du produit : 2.1 kg
Référence Schneider Electric BRS397W360ACA / SCHBRS397W360ACA
Caractéristiques techniques du produit :
Moteur électrique | |
---|---|
Modèle | Moteur synchrone triphasé |
Type de tension | Ac/dc |
Calibre/courant nominal assigné (in) | 2,6 A |
Tension assignée (ue) | 480,0 V |
Nombre de phases | 3,0 |
Classe d’efficience énergétique | Autre |
Type de construction | Autre |
Nombre de pôles | 0,0 |
Fréquence assignée | 60,0 Hz |
Fréquence assignée | 5300 Hz |
Température d'utilisation | 40,0 °C |
Température d'utilisation | 40 °C |
Indice de protection (ip) | Autre |
Cycle de sollicitation | Autre |
Avec résistance à coefficient de température positif | Non |
Avec détecteur-thermomètre à résistance (rtd) | Non |
Sécurité intrinsèque | Sans |
Capacité de surcharge | Non |
Méthode de refroidissement | Autre |
Finition du bout d'arbre | Autre |
Isolation à imprégnation globale | Autre |
Adapté à la régulation de fréquence | Non |
Palier | Autre |
Classe d’isolation selon iec | Autre |
Avec protection contre la condensation | Non |
Couple de rotation nominal | 0,9 kN |
Puissance nominale à fréquence assignée | 0,26 kW |
Taille de cadre conformément à iec | 0,0 mm |
Efficacité à pleine charge | 0,0 % |
Rapport de courant de démarrage | 0,0 |
Rapport de couple au démarrage | 0,0 |
Rapport de couple de décrochage | 0,0 |
Tension de chauffage anti-condensation | 0,0 V |
Puissance de sortie de chauffage anti-condensation | 0,0 W |
Vitesse de rotation assignée à fréquence assignée | 1500,0 1/min |
Matériau du boîtier/corps | Autre |
