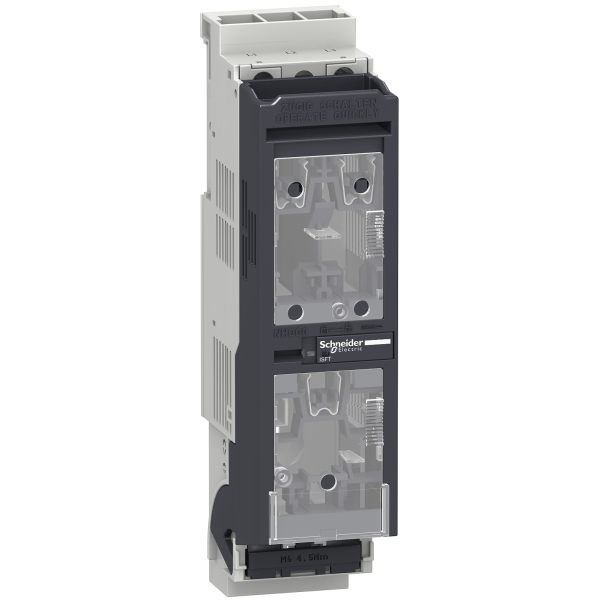

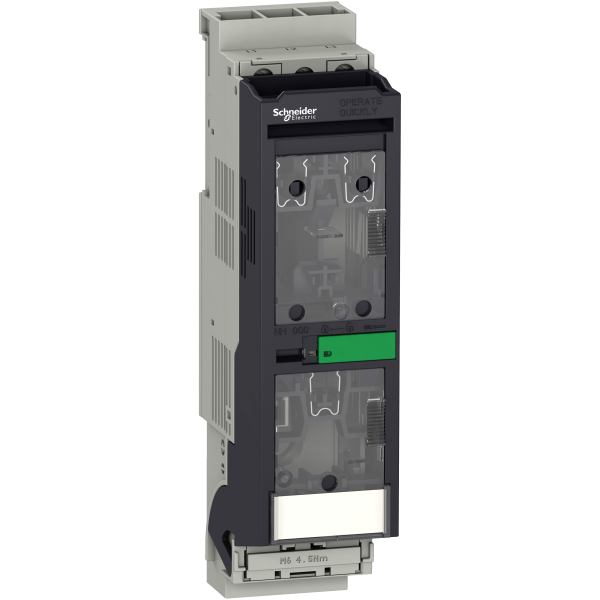

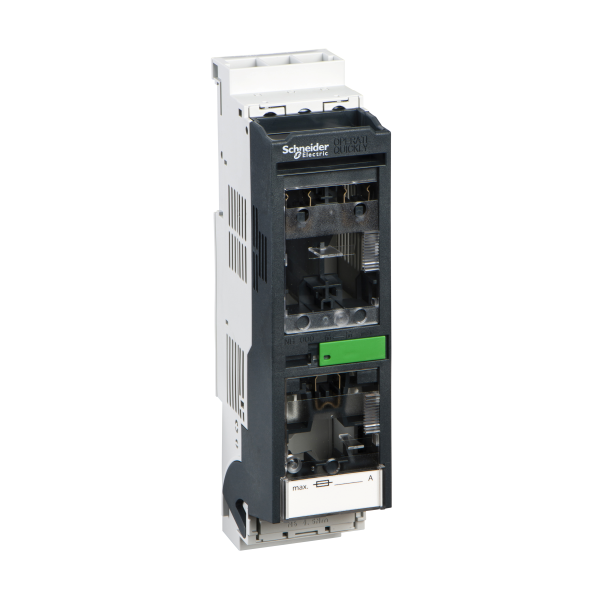

Isft100n/din(000) 3p montage panneau - fpav inter. fusibles-sectionneur
175.57 € TTC
Marque : Schneider Electric
Référence : LV480750
EAN : 3606480070624
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : LV480750
EAN : 3606480070624
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 351 point(s) de fidélité.
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 8-13 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Descriptif
Caractéristiques principales :
- Gamme de produits : ISFT100N
- Nom d'interrupteur fusible : ISFT100N
- Description des pôles : 3P
- Pôles protégés : 3f
- Type de fusible : DIN
- Taille du fusible : NH000
- Type de réseau : AC / DC
- Fréquence du réseau : 50/60 Hz
- Type de commande : Poignée de porte-fusibles
- [ie] courant assigné d'emploi : AC-21B : 100 A AC 50/60 Hz 440/480 V / AC-21B : 100 A AC 50/60 Hz 500 V / AC-21B : 100 A AC 50/60 Hz 660/690 V / AC-21B : 100 A AC 50/60 Hz 220/240 V / AC-21B : 100 A AC 50/60 Hz 380/415 V / AC-22B : 100 A AC 50/60 Hz 220/240 V / AC-22B : 100 A AC 50/60 Hz 380/415 V / AC-22B : 100 A AC 50/60 Hz 440/480 V / AC-22B : 100 A AC 50/60 Hz 500 V / AC-23B : 100 A AC 50/60 Hz 220/240 V / AC-23B : 100 A AC 50/60 Hz 380/415 V / DC-21B : 100 A DC 125 V 3 pôle en série / DC-21B : 100 A DC 220 V 3 pôle en série / DC-21B : 100 A DC 440 V 3 pôle en série / DC-22B : 100 A DC 125 V 3 pôle en série / DC-22B : 100 A DC 220 V 3 pôle en série / DC-22B : 100 A DC 440 V 3 pôle en série
- [ith] courant thermique conventionnel : 100 A ( 40 °C ) dissipation de puissance par fusible: 7.5 W / 100 A ( 40 °C ) horizontale / 100 A ( 40 °C ) verticale / 70 A ( 70 °C ) horizontale / 70 A ( 70 °C ) verticale / 75 A ( 65 °C ) horizontale / 75 A ( 65 °C ) verticale / 80 A ( 60 °C ) horizontale / 80 A ( 60 °C ) verticale / 85 A ( 55 °C ) horizontale / 85 A ( 55 °C ) verticale / 90 A ( 50 °C ) horizontale / 90 A ( 50 °C ) verticale / 95 A ( 45 °C ) horizontale / 95 A ( 45 °C ) verticale
- [ithe] courant thermique d'emploi sous enveloppe : 100 A ( 40 °C ) / dissipation de puissance par fusible: 7.5 W
- [ui] tension assignée d'isolement : 800 V AC 50/60 Hz / 800 V DC
- [uimp] tension assignéede tenue aux chocs : 8 kV
- [ue] tension assignée d'emploi : 440 V DC / 690 V AC 50/60 Hz / 690 V AC 50/60 Hz AC-20 / 690 V DC DC-20
- Aptitude au sectionnement : Oui
- Coupure visible : Oui
- Niveau de pollution : 3 conformément à IEC 60947
- Prévision de verrouillage : Joint en plomb
- Support de montage : Rail DIN / Platine de montage
- Emplacement de montage : L'un sur l'autre
- Service assigné : Ininterrompu
- Pouvoir de coupure et de fermeture assigné : Icm 105 kA 500 V / Icm 105 kA 690 V / Icm 176 kA 415 V / Icn 50 kA 500 V / Icn 50 kA 690 V / Icn 80 kA 415 V
- Durée de vie mécanique : 2000 cycle
- Durée de vie électrique : AC-21B : 300 cycle 690 V AC 50/60 Hz / AC-22B : 300 cycle 415 V AC 50/60 Hz / AC-23B : 300 cycle 415 V AC 50/60 Hz
- Mode de raccordement : Connecteurs de câbles nus 100 A
- Hauteur : 216 mm
- Largeur : 53 mm
- Profondeur : 82 mm
Référence Schneider Electric LV480750 / SCHLV480750
Caractéristiques techniques du produit :
Interrupteur sectionneur à fusible | |
---|---|
Courant permanent nominal (iu) | 100,0 A |
Nombre de pôles | 3,0 |
Intensité de court-circuit nominale conditionnelle iq | 80,0 kA |
Classe de protection (ip), face avant | Ip3x |
Avec emplacement pour fusibles | Nh000 |
Commande motorisée intégrée | Non |
Type de raccordement du circuit principal | Raccordement à vis |
Finition interrupteur de dispositif d'arrêt d'urgence | Non |
Finition de l'élément d'actionnement | Autre |
Finition interrupteur général | Oui |
Finition interrupteur de sécurité | Oui |
Convient pour montage au sol | Non |
Adapté à une fixation frontale | Oui |
Adapté à un montage en saillie de barres collectrices | Non |
Tension de fonctionnement nominale max. ue en ca | 690,0 V |
Avec surveillance des fusibles | Oui |
Commande motorisée en option | Non |
Position de l'élément d'actionnement | Frontal |
Entrée de câble | Autre |
Équippé de connecteurs | Oui |
Courant nominal de courte durée admissible icw | 3,6 kA |
