Isft100n/din(000) 3p j de b 60mm crochet depart aval - fpav

Schneider Electric

SCHLV480752 - Schneider Electric

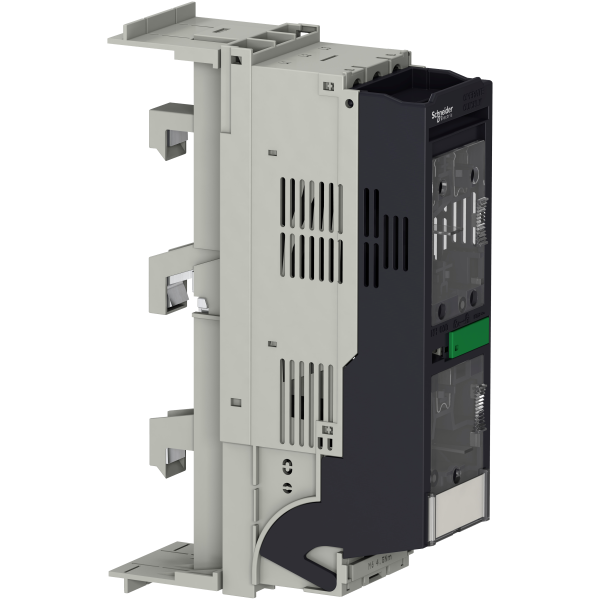

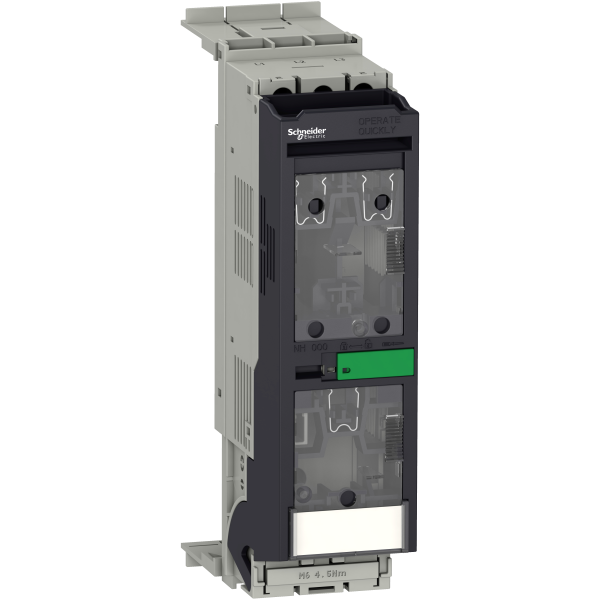

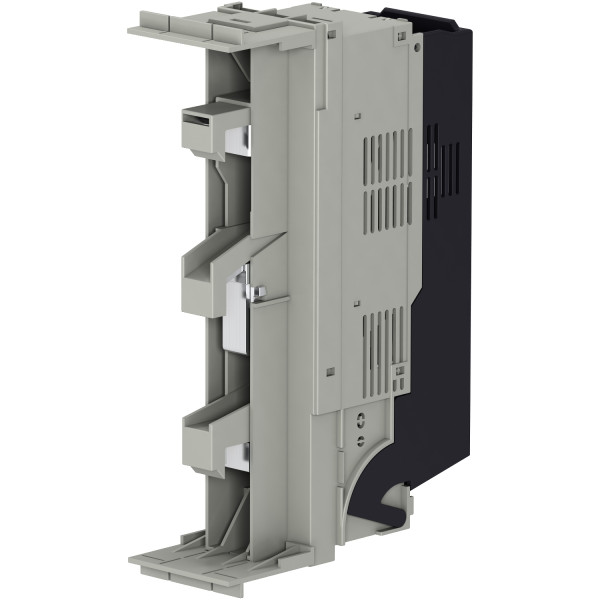

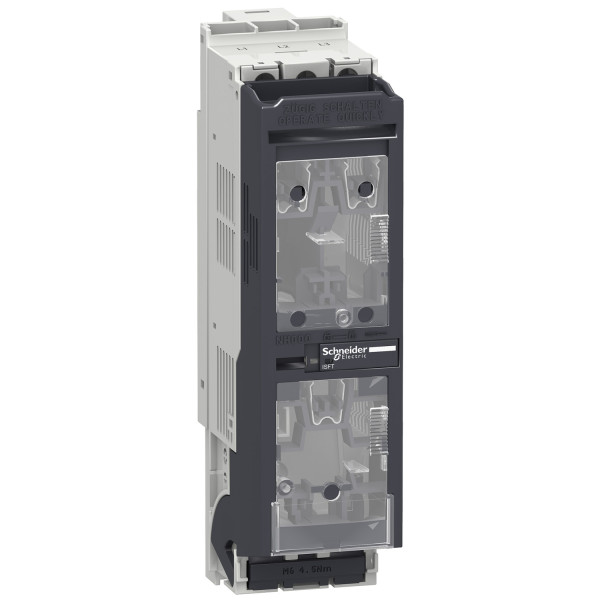

ISFT100N/DIN(000) 3P J DE B 60MM CROCHET DEPART AVAL - FPAV zoom

Photo(s) non contractuelle(s)
175.20 € TTC
Signaler un prix J'ai vu ce produit moins cher ailleurs.
Marque : Schneider Electric
Référence : LV480752
EAN : 3606480070648
Minimum de commande : 1
>  Voir plus de détails
>  Fiche E-Catalogue
Médaille points de fidélité En achetant ce produit vous pouvez gagner jusqu'à 350 point(s) de fidélité.

Quantité : - +
Ajouter au panier
Stock indisponible Non géré en stock
A commander chez notre fournisseur.

EXPÉDITION SOUS 8-13 JOURS
Délai estimatif donné par nos fournisseurs

Livraison gratuite

Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !

Informations supplémentaires :



Documentation

Documentation supplémentaire  Documentation
Documentation supplémentaire  Documentation


Descriptif

Caractéristiques principales :
  • Gamme de produits : ISFT100N
  • Nom d'interrupteur fusible : ISFT100N
  • Description des pôles : 3P
  • Pôles protégés : 3f
  • Type de fusible : DIN
  • Taille du fusible : NH000
  • Type de réseau : AC / DC
  • Fréquence du réseau : 50/60 Hz
  • Type de commande : Poignée de porte-fusibles
  • [ie] courant assigné d'emploi : AC-21B : 100 A AC 50/60 Hz 440/480 V / AC-21B : 100 A AC 50/60 Hz 500 V / AC-21B : 100 A AC 50/60 Hz 660/690 V / AC-21B : 100 A AC 50/60 Hz 220/240 V / AC-21B : 100 A AC 50/60 Hz 380/415 V / AC-22B : 100 A AC 50/60 Hz 220/240 V / AC-22B : 100 A AC 50/60 Hz 380/415 V / AC-22B : 100 A AC 50/60 Hz 440/480 V / AC-22B : 100 A AC 50/60 Hz 500 V / AC-23B : 100 A AC 50/60 Hz 220/240 V / AC-23B : 100 A AC 50/60 Hz 380/415 V / DC-21B : 100 A DC 125 V 3 pôle en série / DC-21B : 100 A DC 220 V 3 pôle en série / DC-21B : 100 A DC 440 V 3 pôle en série / DC-22B : 100 A DC 125 V 3 pôle en série / DC-22B : 100 A DC 220 V 3 pôle en série / DC-22B : 100 A DC 440 V 3 pôle en série
  • [ith] courant thermique conventionnel : 100 A ( 40 °C ) dissipation de puissance par fusible: 7.5 W / 100 A ( 40 °C ) horizontale / 100 A ( 40 °C ) verticale / 70 A ( 70 °C ) horizontale / 70 A ( 70 °C ) verticale / 75 A ( 65 °C ) horizontale / 75 A ( 65 °C ) verticale / 80 A ( 60 °C ) horizontale / 80 A ( 60 °C ) verticale / 85 A ( 55 °C ) horizontale / 85 A ( 55 °C ) verticale / 90 A ( 50 °C ) horizontale / 90 A ( 50 °C ) verticale / 95 A ( 45 °C ) horizontale / 95 A ( 45 °C ) verticale
  • [ithe] courant thermique d'emploi sous enveloppe : 100 A ( 40 °C ) / dissipation de puissance par fusible: 7.5 W
  • [ui] tension assignée d'isolement : 800 V AC 50/60 Hz / 800 V DC
  • [uimp] tension assignéede tenue aux chocs : 8 kV
  • [ue] tension assignée d'emploi : 440 V DC / 690 V AC 50/60 Hz / 690 V AC 50/60 Hz AC-20 / 690 V DC DC-20
  • Aptitude au sectionnement : Oui
  • Coupure visible : Oui
  • Niveau de pollution : 3 conformément à IEC 60947
Caractéristiques complémentaires :
  • Prévision de verrouillage : Joint en plomb
  • Support de montage : Jeu de barres
  • Emplacement de montage : L'un sur l'autre
  • Service assigné : Ininterrompu
  • Pouvoir de coupure et de fermeture assigné : Icm 105 kA 500 V / Icm 105 kA 690 V / Icm 176 kA 415 V / Icn 50 kA 500 V / Icn 50 kA 690 V / Icn 80 kA 415 V
  • Durée de vie mécanique : 2000 cycle
  • Durée de vie électrique : AC-21B : 300 cycle 690 V AC 50/60 Hz / AC-22B : 300 cycle 415 V AC 50/60 Hz / AC-23B : 300 cycle 415 V AC 50/60 Hz
  • Mode de raccordement : Crochet activé en amont 100 A jeu de barres 60 mm
  • Hauteur : 216 mm
  • Largeur : 53 mm
  • Profondeur : 82 mm
Référence : SCHLV480752 (Schneider-Electric)

Référence Schneider Electric LV480752 / SCHLV480752


Caractéristiques techniques du produit :


Interrupteur sectionneur à fusible
Courant permanent nominal (iu) 100,0 A
Nombre de pôles 3,0
Intensité de court-circuit nominale conditionnelle iq 80,0 kA
Classe de protection (ip), face avant Ip3x
Avec emplacement pour fusibles Nh000
Commande motorisée intégrée Non
Type de raccordement du circuit principal Raccordement à vis
Finition interrupteur de dispositif d'arrêt d'urgence Non
Finition de l'élément d'actionnement Autre
Finition interrupteur général Oui
Finition interrupteur de sécurité Oui
Convient pour montage au sol Non
Adapté à une fixation frontale Oui
Adapté à un montage en saillie de barres collectrices Oui
Tension de fonctionnement nominale max. ue en ca 690,0 V
Avec surveillance des fusibles Oui
Commande motorisée en option Non
Position de l'élément d'actionnement Frontal
Entrée de câble Autre
Équippé de connecteurs Oui
Courant nominal de courte durée admissible icw 3,6 kA
