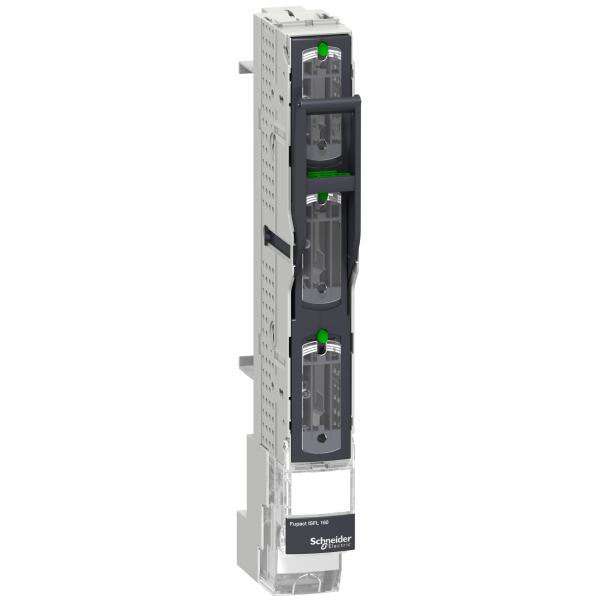

Isfl160 avec crochets jdb 60mm borne 95m
SCHLV480851 - Schneider Electric
146.34 € TTC
Marque : Schneider Electric
Référence : LV480851
EAN : 3606480341090
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : LV480851
EAN : 3606480341090
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 292 point(s) de fidélité.
|
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 8-13 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Descriptif
Caractéristiques principales :
- Gamme de produits : ISFL160
- Nom d'interrupteur fusible : ISFL160
- Description des pôles : 3P
- Pôles protégés : 3f
- Type de fusible : DIN
- Taille du fusible : NH00 / NH000
- Type de réseau : AC / DC
- Fréquence du réseau : 50/60 Hz
- Type de commande : Poignée de porte-fusibles
- [ie] courant assigné d'emploi : AC-22B : 160 A AC 50/60 Hz 220/240 V / AC-22B : 160 A AC 50/60 Hz 380/415 V / AC-22B : 100 A AC 50/60 Hz 660/690 V / AC-22B : 160 A AC 50/60 Hz 440/480 V / AC-22B : 160 A AC 50/60 Hz 500 V / AC-23B : 160 A AC 50/60 Hz 220/240 V / AC-23B : 160 A AC 50/60 Hz 380/415 V
- [ith] courant thermique conventionnel : 160 A ( 40 °C ) horizontale / 160 A ( 40 °C ) verticale / 120 A ( 70 °C ) horizontale / 120 A ( 70 °C ) verticale / 128 A ( 65 °C ) horizontale / 128 A ( 65 °C ) verticale / 136 A ( 60 °C ) horizontale / 136 A ( 60 °C ) verticale / 144 A ( 55 °C ) horizontale / 144 A ( 55 °C ) verticale / 152 A ( 50 °C ) horizontale / 152 A ( 50 °C ) verticale / 160 A ( 45 °C ) horizontale / 160 A ( 45 °C ) verticale
- [ithe] courant thermique d'emploi sous enveloppe : 160 A ( 40 °C ) / dissipation de puissance par fusible: 12 W vertical - horizontal
- [ui] tension assignée d'isolement : 800 V AC 50/60 Hz conformément à EN 60947-3
- [uimp] tension assignéede tenue aux chocs : 8 kV
- [ue] tension assignée d'emploi : 690 V AC 50/60 Hz / 800 V AC 50/60 Hz AC-20
- Aptitude au sectionnement : Oui conformément à IEC EN 60947-3
- Coupure pleinement apparente : Non
- Coupure visible : Oui
- Mode de raccordement : Crochet activé en amont 160 A jeu de barres 60 mm / Connecteurs de bornes en aval 160 A câble 95 mm²
- Niveau de pollution : 3 conformément à IEC 60947
- Type de produit ou de composant : Contrôleur de fusible séparé
- Prévision de verrouillage : Cadenassable
- Mode d'installation : Verticale
- Support de montage : Jeu de barres
- Emplacement de montage : L'un sur l'autre
- Service assigné : Ininterrompu
- Pouvoir de coupure et de fermeture assigné : Icm 210 A conformément à EN/IEC 60947-3 415 V / Icm 210 A 500 V / Icm 210 A 690 V / Icn 100 A 415 V / Icn 100 A 500 V / Icn 100 A 690 V
- Durée de vie mécanique : 1600 cycle
- Durée de vie électrique : AC-21B : 200 cycle 690 V AC 50/60 Hz / AC-22B : 200 cycle 500 V AC 50/60 Hz / AC-23B : 200 cycle 415 V
- Couple de serrage : 14 N.m
- Hauteur : 405 mm
- Largeur : 50 mm
- Profondeur : 123 mm
Référence Schneider Electric LV480851 / SCHLV480851
Caractéristiques techniques du produit :
| Interrupteur sectionneur à fusible | |
|---|---|
| Courant permanent nominal (iu) | 160,0 A |
| Nombre de pôles | 3,0 |
| Intensité de court-circuit nominale conditionnelle iq | 100,0 kA |
| Classe de protection (ip), face avant | Ip20 |
| Avec emplacement pour fusibles | Nh000, nh00 |
| Commande motorisée intégrée | Non |
| Type de raccordement du circuit principal | Raccordement à vis |
| Finition interrupteur de dispositif d'arrêt d'urgence | Non |
| Finition de l'élément d'actionnement | Autre |
| Finition interrupteur général | Oui |
| Finition interrupteur de sécurité | Oui |
| Convient pour montage au sol | Non |
| Adapté à une fixation frontale | Oui |
| Adapté à un montage en saillie de barres collectrices | Oui |
| Tension de fonctionnement nominale max. ue en ca | 690,0 V |
| Avec surveillance des fusibles | Oui |
| Commande motorisée en option | Non |
| Position de l'élément d'actionnement | Frontal |
| Entrée de câble | Autre |
| Équippé de connecteurs | Oui |
| Courant nominal de courte durée admissible icw | 5,0 kA |
