Photo(s) non contractuelle(s)
INT.PAL 32A COF NON UL ATTENTION NON UL
71,7833 € HT 86,14 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 172 points de fidélité en achetant ce produit

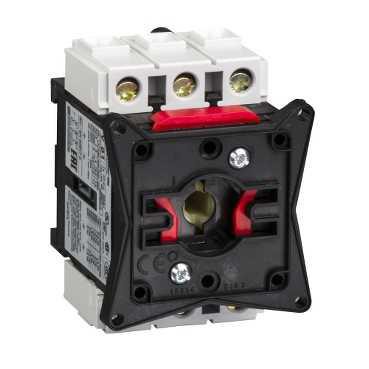

Schneider Electric
SCHV2
bloc de base pour interrupteursectionneur Vario 3P 40 A
Non géré en stock
A commander
39,20 € HT 47,04 € TTC
Description
Caractéristiques principales :- Gamme de produits : TeSys VARIO
- Nom abrégé d'appareil : Interrupteur-sectionneur en coffret
- Type de produit ou de composant : Interrupteur-sectionneur en coffret
- Niveau de performance : Standard
- Type d'interrupteur : Arrêt d'urgence
- Description des pôles : 3P
- Type de réseau : AC
- [ithe] courant thermique d'emploi sous enveloppe : 32 A
- Aptitude au sectionnement : Oui
- Couleur de poignée : RED
- Couleur du plastron de la commande : Jaune
- Cadenassage de la commande rotative : Sans
- Fréquence du réseau : 50/60 Hz
- Type de commande : Poignée rotative
- [ue] tension assignée d'emploi : 690 V AC
- [uimp] tension assignéede tenue aux chocs : 8 kV
- Puissance assignée d'emploi en w : 15 kW à 400 V AC-23
- Prévision de verrouillage : Cadenassable par 1 (tige Ø 8 mm) ou 3 cadenas (tige Ø 6 mm)
- Dimension de base : 60 x 60 mm
- Hauteur : 131 mm
- Largeur : 82.5 mm
- Profondeur : 106 mm
- Masse du produit : 0.512 kg
Ancien produit : Telemecanique VCFN40GE
Caractéristiques techniques
| Puissance de fonctionnement nominale, ac-3, 400 v | 11,0 kW |
| Courant permanent nominal (iu) | 32,0 A |
| Nombre de pôles | 3,0 |
| Intensité de court-circuit nominale conditionnelle iq | 10,0 kA |
| Classe de protection (ip), face avant | Ip55 |
| Nombre d'interrupteurs | 1,0 |
| Verrouillable | Oui |
| Commande motorisée intégrée | Non |
| Type de raccordement du circuit principal | Raccordement à vis |
| Finition interrupteur de dispositif d'arrêt d'urgence | Oui |
| Finition de l'élément d'actionnement | Bouton rotatif |
| Finition interrupteur général | Oui |
| Finition interrupteur de sécurité | Non |
| Finition interrupteur de maintenance/réparation | Non |
| Puissance de fonctionnement nominale, ac-23, 400 v | 15,0 kW |
| Courant nominal de courte durée admissible icw | 0,48 kA |
| Couleur de l'élément d'actionnement | Rouge |
| Convient pour montage au sol | Non |
| Adapté à une fixation frontale à 4 trous | Oui |
| Adapté à une fixation frontale centrale | Non |
| Adapté à un montage en distributeur | Non |
| Adapté à un montage intermédiaire | Non |
| Tension de fonctionnement nominale max. ue en ca | 690,0 V |
| Commande motorisée en option | Non |
| Déclencheur voltmétrique en option | Non |
| Type de construction de l'appareil | Appareil complet installé dans un boîtier |
| Courant permanent nominal, ac-21, 400 v | 32,0 A |
| Finition de l'inverseur | Non |
| Courant permanent nominal, ac-23, 400 v | 29,0 A |
| Nombre de contacts auxiliaires à fermeture | 0,0 |
| Nombre de contacts auxiliaires à ouverture | 0,0 |
| Tension de fonctionnement normale | 690,0 V |
| Tension de fonctionnement normale | 690 V |
| Nombre de contacts auxiliaires à deux directions | 0,0 |
| Puissance de commutation à 400 v | 18,5 kW |
