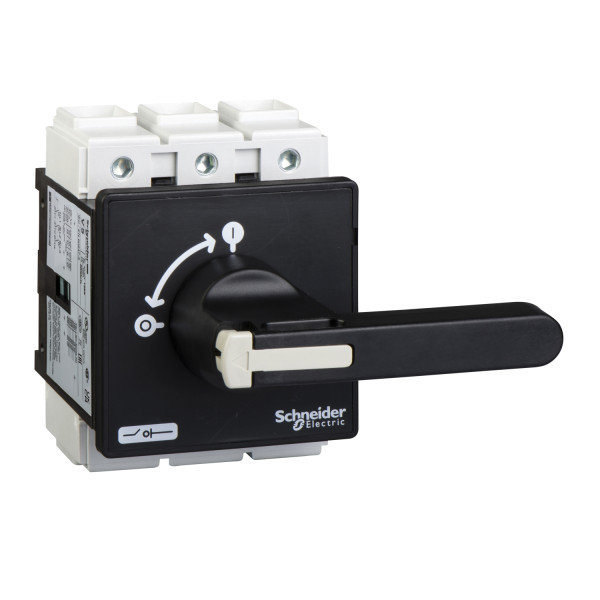

Interrupteursectionneur vbf 3p 690 v 63 a poignée noire cadenassable

Schneider Electric

SCHVBF3 - Schneider Electric

interrupteursectionneur VBF 3P 690 V 63 A poignée noire cadenassable zoom

Photo(s) non contractuelle(s)
74.16 € TTC
Signaler un prix J'ai vu ce produit moins cher ailleurs.
Marque : Schneider Electric
Référence : VBF3
EAN : 3389110165975
Minimum de commande : 1
>  Voir plus de détails
>  Fiche E-Catalogue
Médaille points de fidélité En achetant ce produit vous pouvez gagner jusqu'à 148 point(s) de fidélité.

Quantité : - +
Ajouter au panier
Stock indisponible Non géré en stock
A commander chez notre fournisseur.

EXPÉDITION SOUS 8-13 JOURS
Délai estimatif donné par nos fournisseurs

Livraison gratuite

Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !



Produits approchants



SCHVB3
INTER.SECT.PRINCIPAL 63A
SCHVB3


Les clients qui ont acheté ce produit ont aussi acheté



CBP01272055
Fil électrique souple HO5V-K 1
Etoile_onEtoile_onEtoile_onEtoile_onEtoile_on (6)
CBP01272055
0.18€
LEG050440
Fiche Mâle Legrand Noir en Cao
Etoile_onEtoile_onEtoile_onEtoile_onEtoile_off (1)
LEG050440
11.45€
SCH15624

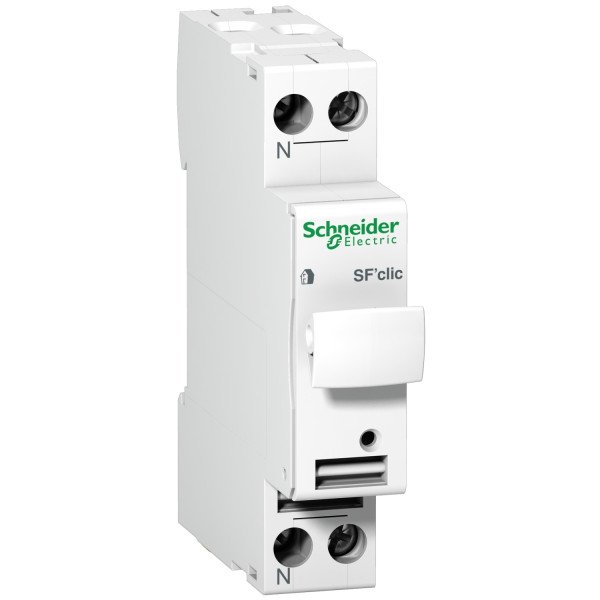

sectionneur fusible Multi 9 SF
SCH15624
16.49€
SCHABL6TS04B
Schneider Electric Transformat
SCHABL6TS04B
68.26€


Descriptif

Caractéristiques principales :
  • Gamme de produits : TeSys VARIO
  • Nom abrégé d'appareil : Interrupteur-sectionneur principal
  • Type de produit ou de composant : Interrupteur-sectionneur rotatif
  • Niveau de performance : Hautes performances
  • Description des pôles : 3P
  • Type de réseau : AC
  • Style de montage de la commande rotative : Directe
  • Couleur de poignée : Noir
  • Couleur du plastron de la commande : Noir
  • [ith] courant thermique conventionnel : 63 A
  • Aptitude au sectionnement : Oui
Caractéristiques complémentaires :
  • Composition du kit : Poignée noire / Corps de l'interrupteur V3
  • Cadenassage de la commande rotative : Up to 3 padlocks
  • Support de montage : Porte pour poignée rotative / Rail symétrique pour corps
  • [ue] tension assignée d'emploi : 690 V AC 50/60 Hz
  • [uimp] tension assignéede tenue aux chocs : 8 kV
  • [ithe] courant thermique d'emploi sous enveloppe : 50 A
  • [ie] courant assigné d'emploi : 10 A à 110 V L/R = 1 ms DC-2 2 / 10 A à 110 V L/R = 1 ms DC-3 2 / 10 A à 110 V L/R = 1 ms DC-4 2 / 10 A à 110 V L/R = 1 ms DC-5 2 / 10 A à 220 V L/R = 1 ms DC-2 3 / 10 A à 220 V L/R = 1 ms DC-3 3 / 10 A à 220 V L/R = 1 ms DC-4 3 / 10 A à 220 V L/R = 1 ms DC-5 3 / 20 A à 110 V L/R = 1 ms DC-1 1 / 20 A à 250 V L/R = 1 ms DC-1 2 / 25 A à 220 V L/R = 1 ms DC-1 2 / 25 A à 690 V AC-23A / 0,125 à 250 V L/R = 1 ms DC-2 2 / 0,125 à 250 V L/R = 1 ms DC-3 2 / 0,125 à 250 V L/R = 1 ms DC-4 2 / 0,125 à 250 V L/R = 1 ms DC-5 2 / 30 A à 220 V L/R = 1 ms DC-1 3 / 30 A à 250 V L/R = 1 ms DC-1 3 / 4 A à 220 V L/R = 1 ms DC-2 2 / 4 A à 220 V L/R = 1 ms DC-3 2 / 4 A à 220 V L/R = 1 ms DC-4 2 / 4 A à 220 V L/R = 1 ms DC-5 2 / 4 A à 250 V L/R = 1 ms DC-1 1 / 40 A à 415 V AC-23A / 40 A à 60 V L/R = 1 ms DC-1 1 / 40 A à 60 V L/R = 1 ms DC-2 1 / 40 A à 60 V L/R = 1 ms DC-3 1 / 40 A à 60 V L/R = 1 ms DC-4 1 / 40 A à 60 V L/R = 1 ms DC-5 1 / 44 A à 500 V AC-23A / 50 A à 110 V L/R = 1 ms DC-2 3 / 50 A à 110 V L/R = 1 ms DC-3 3 / 50 A à 110 V L/R = 1 ms DC-4 3 / 50 A à 110 V L/R = 1 ms DC-5 3 / 0,25 à 110 V L/R = 1 ms DC-2 1 / 0,25 à 110 V L/R = 1 ms DC-3 1 / 0,25 à 110 V L/R = 1 ms DC-4 1 / 0,25 à 110 V L/R = 1 ms DC-5 1 / 0,25 à 220 V L/R = 1 ms DC-1 1 / 63 A à 110 V L/R = 1 ms DC-1 2 / 63 A à 110 V L/R = 1 ms DC-1 3 / 63 A à 230...690 V AC-21A / 63 A à 230...690 V AC-22A / 63 A à 24 V L/R = 1 ms DC-1 1 / 63 A à 24 V L/R = 1 ms DC-1 2 / 63 A à 24 V L/R = 1 ms DC-1 3 / 63 A à 24 V L/R = 1 ms DC-2 1 / 63 A à 24 V L/R = 1 ms DC-2 2 / 63 A à 24 V L/R = 1 ms DC-2 3 / 63 A à 24 V L/R = 1 ms DC-3 1 / 63 A à 24 V L/R = 1 ms DC-3 2 / 63 A à 24 V L/R = 1 ms DC-3 3 / 63 A à 24 V L/R = 1 ms DC-4 1 / 63 A à 24 V L/R = 1 ms DC-4 2 / 63 A à 24 V L/R = 1 ms DC-4 3 / 63 A à 24 V L/R = 1 ms DC-5 1 / 63 A à 24 V L/R = 1 ms DC-5 2 / 63 A à 24 V L/R = 1 ms DC-5 3 / 63 A à 48 V L/R = 1 ms DC-1 1 / 63 A à 48 V L/R = 1 ms DC-1 2 / 63 A à 48 V L/R = 1 ms DC-1 3 / 63 A à 48 V L/R = 1 ms DC-2 1 / 63 A à 48 V L/R = 1 ms DC-2 2 / 63 A à 48 V L/R = 1 ms DC-2 3 / 63 A à 48 V L/R = 1 ms DC-3 1 / 63 A à 48 V L/R = 1 ms DC-3 2 / 63 A à 48 V L/R = 1 ms DC-3 3 / 63 A à 48 V L/R = 1 ms DC-4 1 / 63 A à 48 V L/R = 1 ms DC-4 2 / 63 A à 48 V L/R = 1 ms DC-4 3 / 63 A à 48 V L/R = 1 ms DC-5 1 / 63 A à 48 V L/R = 1 ms DC-5 2 / 63 A à 48 V L/R = 1 ms DC-5 3 / 63 A à 60 V L/R = 1 ms DC-1 2 / 63 A à 60 V L/R = 1 ms DC-1 3 / 63 A à 60 V L/R = 1 ms DC-2 2 / 63 A à 60 V L/R = 1 ms DC-2 3 / 63 A à 60 V L/R = 1 ms DC-3 2 / 63 A à 60 V L/R = 1 ms DC-3 3 / 63 A à 60 V L/R = 1 ms DC-4 2 / 63 A à 60 V L/R = 1 ms DC-4 3 / 63 A à 60 V L/R = 1 ms DC-5 2 / 63 A à 60 V L/R = 1 ms DC-5 3 / 8 A à 250 V L/R = 1 ms DC-2 3 / 8 A à 250 V L/R = 1 ms DC-3 3 / 8 A à 250 V L/R = 1 ms DC-4 3 / 8 A à 250 V L/R = 1 ms DC-5 3 / 1.5 A à 220 V L/R = 1 ms DC-2 1 / 1.5 A à 220 V L/R = 1 ms DC-3 1 / 1.5 A à 220 V L/R = 1 ms DC-4 1 / 1.5 A à 220 V L/R = 1 ms DC-5 1 / 41.5 A à 400 V AC-23A / 48.2 A à 240 V AC-23A / 50.3 A à 230 V AC-23A / 1.2 A à 250 V L/R = 1 ms DC-2 1 / 1.2 A à 250 V L/R = 1 ms DC-3 1 / 1.2 A à 250 V L/R = 1 ms DC-4 1 / 1.2 A à 250 V L/R = 1 ms DC-5 1
  • Puissance assignée d'emploi en w : 11 kW à 230...240 V AC-3 / 15 kW à 230 V AC-23A / 15 kW à 240 V AC-23A / 22 kW à 400 V AC-23A / 22 kW à 415 V AC-23A / 22 kW à 500 V AC-3 / 22 kW à 690 V AC-23A / 30 kW à 500 V AC-23A / 18.5 kW à 400...415 V AC-3 / 18.5 kW à 690 V AC-3
  • Classe de service intermittent : 30
  • Pouvoir de fermeture : 630 A à 400 V (AC-21A) / 630 A à 400 V (AC-22A) / 630 A à 400 V (AC-23A)
  • [icm] pouvoir assigné de fermeture en court-circuit : 2.1 kA à 400 V au Ipeak
  • [icw] courant assigné de courte durée admissible : 756 kA à 400 V pendant 1 s
  • Courant nominal de court-circuit conditionnel : 10 kA à 400 V - fusible associé 63 A aM / 10 kA à 400 V - fusible associé 63 A gG
  • Pouvoir de coupure : 500 kA à 400 V AC-21A / 500 kA à 400 V AC-22A / 500 kA à 400 V AC-23A
  • Durée de vie mécanique : 30000 cycle
  • Durée de vie électrique : 30000 cycle sur AC-21 / 30000 cycle sur DC-1...5
  • Mode de raccordement : Circuit de puissance : bornes à vis câble 16 mm² - rigidité du câble: souple - avec extrémité de câble / Circuit de puissance : bornes à vis câble 25 mm² - rigidité du câble: rigide -
  • Couple de serrage : Circuit de puissance : 4 N.m - sur bornes à vis
  • Prévision de verrouillage : Cadenassable
  • Marquage : 0 - 1
  • Dimension de base : 60 x 60 mm
  • Hauteur : 60 mm
  • Largeur : 60 mm
  • Masse du produit : 0.56 kg
Référence : SCHVBF3 (Schneider-Electric)

Ancien produit : Telemecanique VBF3

Référence Schneider Electric VBF3 / SCHVBF3


Caractéristiques techniques du produit :


Interrupteur-sectionneur
Puissance de fonctionnement nominale, ac-3, 400 v 18,5 kW
Courant permanent nominal (iu) 63 A
Nombre de pôles 3
Intensité de court-circuit nominale conditionnelle iq 10 kA
Classe de protection (ip), face avant Ip65
Verrouillable Oui
Commande motorisée intégrée Non
Finition interrupteur général Oui
Finition interrupteur de sécurité Non
Convient pour montage au sol Non
Type de raccordement du circuit principal Raccordement à vis
Finition interrupteur de dispositif d'arrêt d'urgence Non
Finition de l'élément d'actionnement Poignée tournante courte
Finition interrupteur de maintenance/réparation Oui
Puissance de fonctionnement nominale, ac-23, 400 v 22 kW
Courant nominal de courte durée admissible icw 0,756 kA
Adapté à un montage en distributeur Non
Adapté à un montage intermédiaire Non
Commande motorisée en option Non
Couleur de l'élément d'actionnement Noir
Adapté à une fixation frontale à 4 trous Oui
Adapté à une fixation frontale centrale Non
Tension de fonctionnement nominale max. ue en ca 690 V
Déclencheur voltmétrique en option Non
Type de construction de l'appareil Technique d'encastrement fixe pour appareil encastré
Finition de l'inverseur Non
Tension de fonctionnement normale 690 V
Nombre d'interrupteurs 1
Courant permanent nominal, ac-21, 400 v 63 A
Nombre de contacts auxiliaires à fermeture 0
Nombre de contacts auxiliaires à ouverture 0
Nombre de contacts auxiliaires à deux directions 0
Courant permanent nominal, ac-23, 400 v 41,5 A
