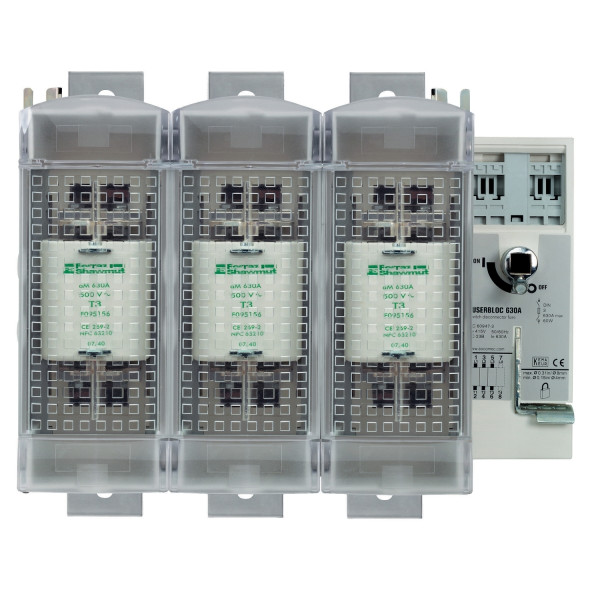

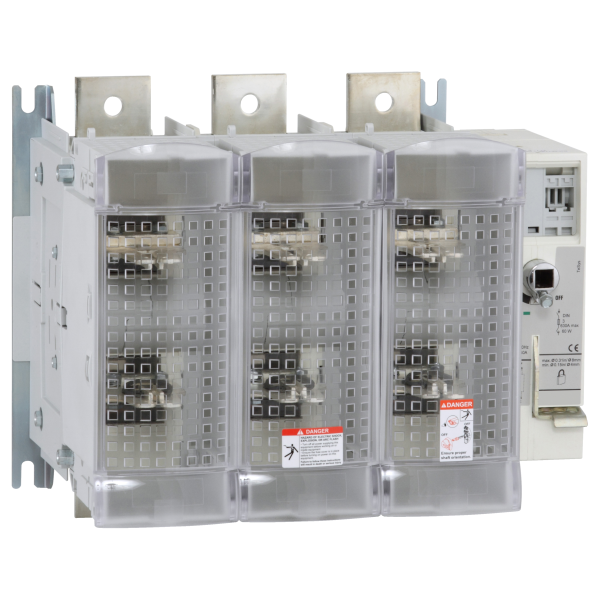

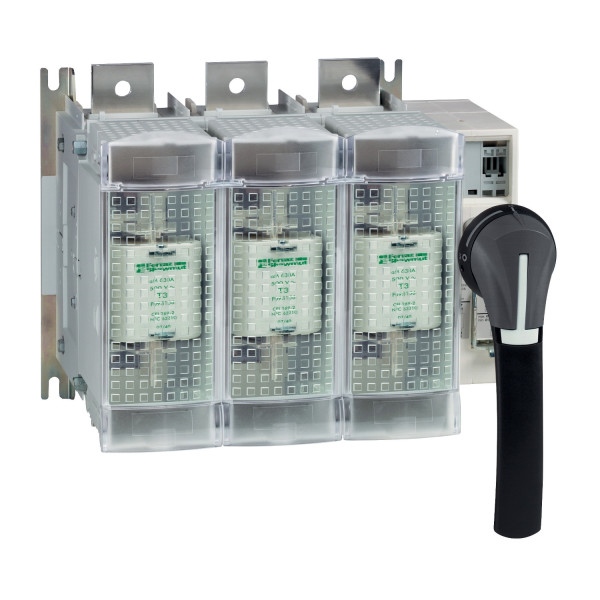

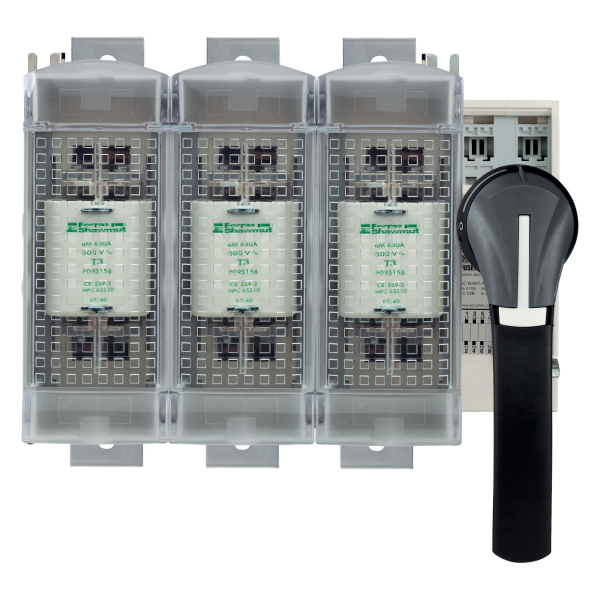

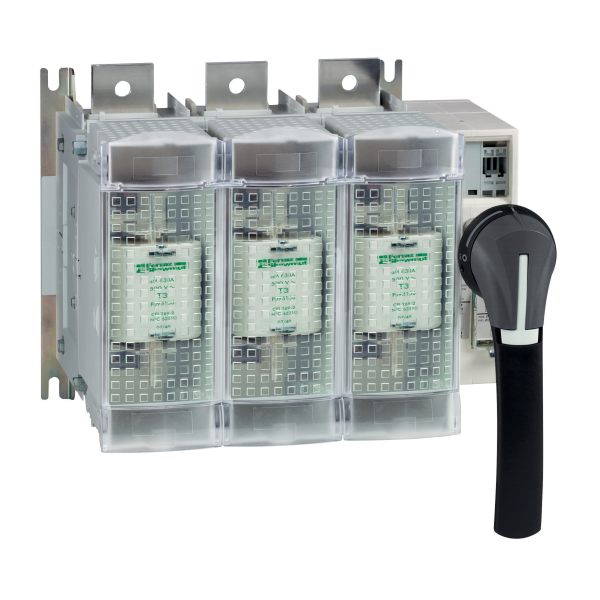

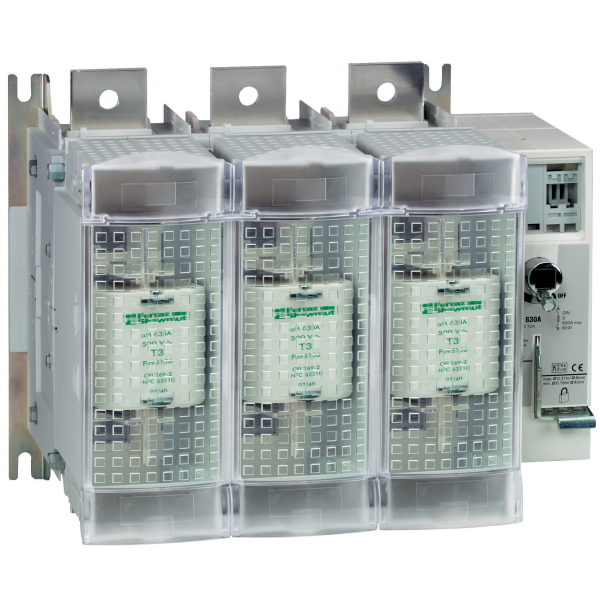

Schneider electric interrupteur sectionneur fusible 3x 630a 3
SCHGS2S3 - Schneider Electric
1528.61 € TTC
Marque : Schneider Electric
Référence : GS2S3
EAN : 3389119410755
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : GS2S3
EAN : 3389119410755
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 3057 point(s) de fidélité.
|
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 8-13 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Descriptif
Caractéristiques principales :
Ancien produit : Telemecanique GS2S3
- Gamme : TeSys
- Product name : TeSys GS
- Nom abrégé d'appareil : GS2S
- Type de produit ou de composant : Switch-disconnector-fuse
- Description des pôles : 3P
- Pôles protégés : 3t
- Description des contacts : 3F
- [ith] courant thermique conventionnel : 630 A à 40 °C
- [ie] courant assigné d'emploi : 315 A à 690 V sur AC-23A / 400 A à 440 V 2 pôles en série par phase avec couvercles de borne sur DC-23A / 400 A à 690 V sur AC-23B / 500 A à 500 V sur AC-23A / 500 A à 500 V sur AC-23B / 630 A à 400 V sur AC-23A / 630 A à 400 V sur AC-23B / 630 A à 440 V 2 pôles en série par phase avec couvercles de borne sur DC-23B
- Type de fusible : DIN
- Taille du fusible : 3
- Type de réseau : AC / DC
- Fréquence du réseau : 50/60 Hz
- Type de commande rotative : Avant direct / Avant externe / Côté droit externe
- Support de montage : Platine
- [ui] tension assignée d'isolement : 1000 V AC 50/60 Hz
- [uimp] tension assignéede tenue aux chocs : 12 kV
- Puissance assignée d'emploi en w : 295 kW à 690 V / 355 kW à 400 V / 355 kW à 500 V / 400 kW à 690 V
- Pouvoir de fermeture : 6300 A à 400 V sur AC-23B
- [icm] pouvoir assigné de fermeture en court-circuit : 100 kA à 400 V avec protection à l'aide de fusibles gG
- Pouvoir de coupure : 5040 A à 400 V sur AC-23B
- Résistance de court-circuit : 70 kA
- Durée de vie mécanique : 8000 cycle
- Durée de vie électrique : Sur DC-23A / Sur DC-23B / Sur AC-23A / Sur AC-23B
- Mode de raccordement : Circuit de puissance : barres câble 63 mm² / Circuit de puissance : bornes à anneau 2 câble 150 mm² / Circuit de puissance : bornes à anneau 2 câble 300 mm²
- Couple de serrage : Circuit de puissance : 44 N.m
Ancien produit : Telemecanique GS2S3
Référence Schneider Electric GS2S3 / SCHGS2S3
Caractéristiques techniques du produit :
| Interrupteur sectionneur à fusible | |
|---|---|
| Courant permanent nominal (iu) | 630 A |
| Nombre de pôles | 3 |
| Classe de protection (ip), face avant | Ip20 |
| Avec emplacement pour fusibles | Nh3 |
| Commande motorisée intégrée | Non |
| Type de raccordement du circuit principal | Raccordement à vis |
| Finition interrupteur de dispositif d'arrêt d'urgence | Non |
| Finition interrupteur général | Oui |
| Finition interrupteur de sécurité | Non |
| Puissance de fonctionnement nominale, ac-23, 400 v | 355 kW |
| Convient pour montage au sol | Non |
| Adapté à une fixation frontale | Non |
| Adapté à un montage en saillie de barres collectrices | Oui |
| Tension de fonctionnement nominale max. ue en ca | 1000 V |
| Avec surveillance des fusibles | Non |
| Commande motorisée en option | Non |
| Position de l'élément d'actionnement | Autre |
| Entrée de câble | Autre |
| Intensité de court-circuit nominale conditionnelle iq | 100 kA |
| Finition de l'élément d'actionnement | Sans actionneur |
| Courant nominal de courte durée admissible icw | 100 kA |
| Équippé de connecteurs | Non |
