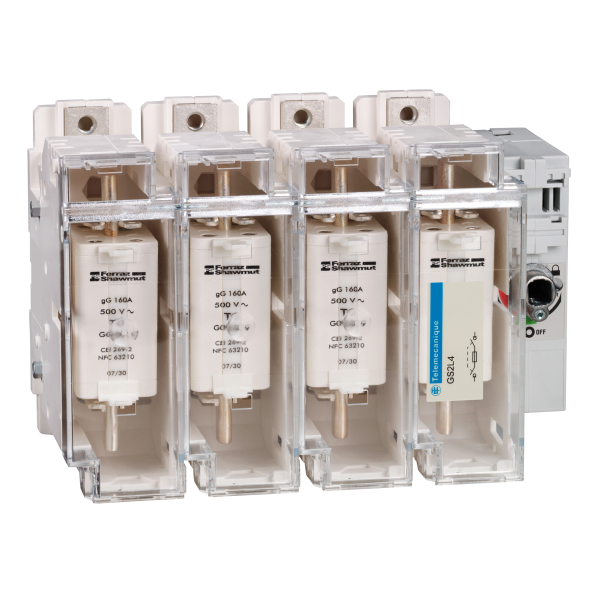

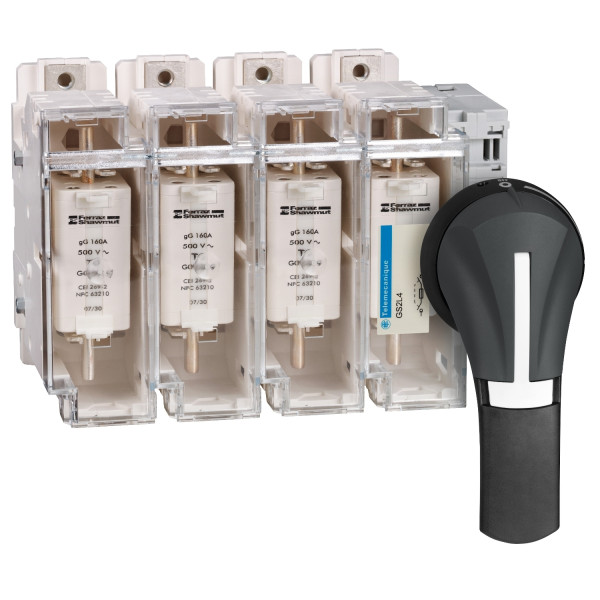

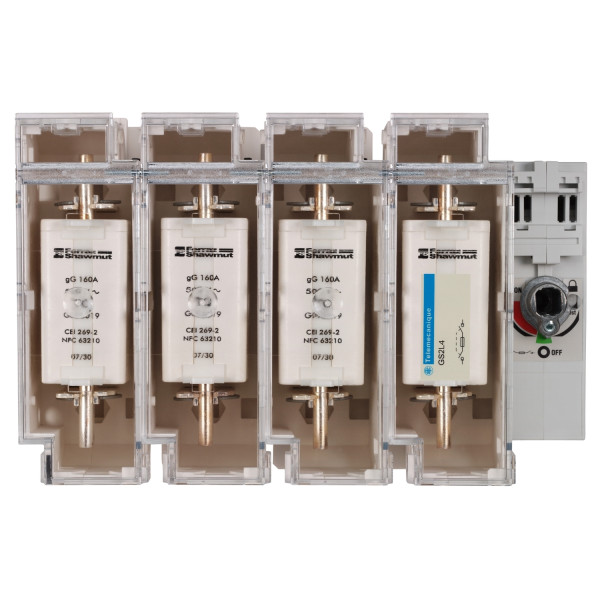

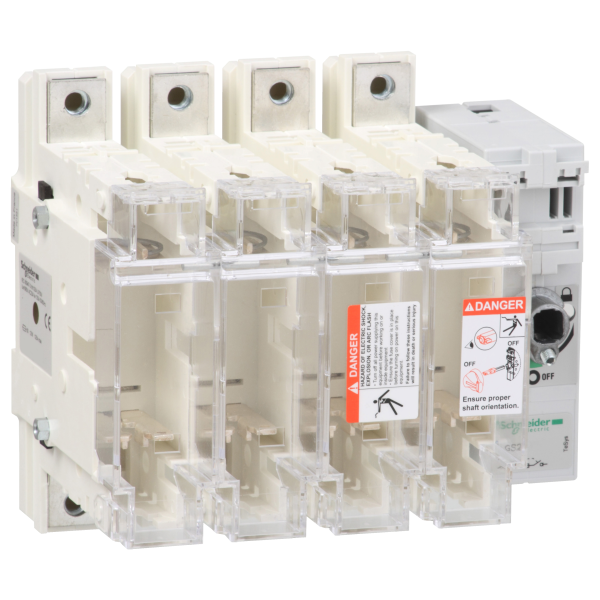

Schneider Electric Interrupteur sectionneur Fusible 4X 160A 0

527,4583 € HT 632,95 € TTC

Marque Schneider Electric

Référence GS2L4

EAN 3389119410830

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 8-13 jours Délai estimatif

Description

Caractéristiques principales :
  • Gamme : TeSys
  • Product name : TeSys GS
  • Nom abrégé d'appareil : GS2L
  • Type de produit ou de composant : Switch-disconnector-fuse
  • Description des pôles : 4P
  • Pôles protégés : 4t
  • Description des contacts : 4 "F"
  • [ith] courant thermique conventionnel : 160 A à 40 °C
  • [ie] courant assigné d'emploi : 125 A à 440 V 2 pôles en série par phase sur DC-23A / 125 A à 440 V 2 pôles en série par phase sur DC-23B / 160 A à 400 V sur AC-23A / 160 A à 400 V sur AC-23B / 160 A à 500 V sur AC-23A / 160 A à 500 V sur AC-23B / 125 A à 690 V sur AC-23A / 125 A à 690 V sur AC-23B
  • Type de fusible : DIN
  • Taille du fusible : 0
  • Type de réseau : AC / DC
  • Fréquence du réseau : 50/60 Hz
Caractéristiques complémentaires :
  • Type de commande rotative : Avant externe / Côté droit externe
  • Support de montage : Platine
  • [ui] tension assignée d'isolement : 750 V AC 50/60 Hz
  • [uimp] tension assignéede tenue aux chocs : 8 kV
  • Puissance assignée d'emploi en w : 110 kW à 500 V / 110 kW à 690 V / 80 kW à 400 V
  • Pouvoir de fermeture : 1600 A à 400 V sur AC-23B
  • [icm] pouvoir assigné de fermeture en court-circuit : 100 kA à 400 V avec protection à l'aide de fusibles gG
  • Pouvoir de coupure : 1280 A à 400 V sur AC-23B
  • Résistance de court-circuit : 20 kA
  • Durée de vie mécanique : 10000 cycle
  • Durée de vie électrique : Sur DC-23A / Sur DC-23B / Sur AC-23A / Sur AC-23B
  • Mode de raccordement : Circuit de puissance : barres câble 20 mm² / Circuit de puissance : bornes à anneau câble 50...95 mm²
  • Couple de serrage : Circuit de puissance : 12 N.m
Référence : SCHGS2L4 (Schneider-Electric)

Ancien produit : Telemecanique GS2L4

Ils ont aussi acheté...

Legrand

LEG016345

Cartouche à couteau - gG - taille 00 - avec voyant - 100 A

Non géré en stock
A commander

15,4917 € HT 18,59 € TTC

Soit un total de 154,917 € HT Soit un total de 185,90 € TTC

CBP01272041

Fil électrique souple HO5V-K 0,75mm² rouge couronne de 100m

En stock
2400 mètre(s) disponible(s)

0,1167 € HT 0,14 € TTC

Soit un total de 11,67 € HT Soit un total de 14,00 € TTC

Prix au mètre

CBP01272055

Fil électrique souple HO5V-K 1mm² rouge couronne de 100m

5,0 (6)

En stock
1500 mètre(s) disponible(s)

0,15 € HT 0,18 € TTC

Soit un total de 15,00 € HT Soit un total de 18,00 € TTC

Prix au mètre

CBP01272082

Fil électrique souple HO7V-K 2,5mm² rouge couronne de 100m

5,0 (2)

En stock
1600 mètre(s) disponible(s)

0,3417 € HT 0,41 € TTC

Soit un total de 34,17 € HT Soit un total de 41,00 € TTC

Prix au mètre

CAB11338164

Fil électrique souple HO7V-K 35mm² noir

Non géré en stock
A commander

5,5667 € HT 6,68 € TTC

Soit un total de 55,667 € HT Soit un total de 66,80 € TTC

Prix au mètre + Forfait Coupe

CBP01272089

Fil électrique souple HO7V-K 4mm² rouge couronne de 100m

En stock
400 mètre(s) disponible(s)

0,5417 € HT 0,65 € TTC

Soit un total de 54,17 € HT Soit un total de 65,00 € TTC

Prix au mètre

Les avis clients

Caractéristiques techniques

Courant permanent nominal (iu) 160 A
Nombre de pôles 4
Classe de protection (ip), face avant Ip20
Avec emplacement pour fusibles Nh0
Commande motorisée intégrée Non
Type de raccordement du circuit principal Raccordement à vis
Finition interrupteur de dispositif d'arrêt d'urgence Non
Finition interrupteur général Oui
Finition interrupteur de sécurité Non
Puissance de fonctionnement nominale, ac-23, 400 v 80 kW
Convient pour montage au sol Non
Adapté à une fixation frontale Non
Adapté à un montage en saillie de barres collectrices Oui
Tension de fonctionnement nominale max. ue en ca 750 V
Avec surveillance des fusibles Non
Commande motorisée en option Non
Position de l'élément d'actionnement Autre
Entrée de câble Autre
Intensité de court-circuit nominale conditionnelle iq 100 kA
Finition de l'élément d'actionnement Sans actionneur
Courant nominal de courte durée admissible icw 100 kA
Équippé de connecteurs Non
