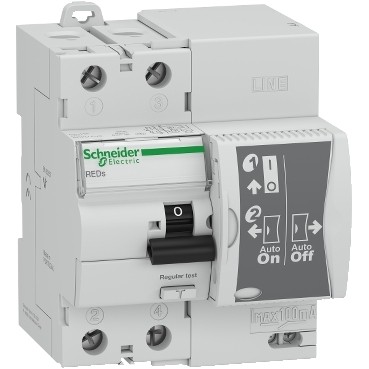

Schneider Electric Reds 2P 40A 30Ma A
5,0 (3)
Non disponible - Produit abandonné
Description
Caractéristiques principales :
Gamme : Acti 9
Fonction produit : Interrupteur différentiel
Nom de l'appareil : REDs
Type de protection : Réenclencheur
Nombre de pôles : 2P
Position du pôle neutre : Gauche
Composition de contacts de signalisation : 1 "F" ou 1 "O" ou 1 Hz intermittent
In courant assigné d'emploi : 40 A
Schéma de liaison à la terre : TN-STT
Type de réseau : CA
Sensibilité du différentiel : 30 mA
Caractéristiques complémentaires :
Position de l'appareillage dans l'installation : Départ
Fréquence du réseau : 50 Hz
[ue] tension assignée d'emploi : 230 V CA 50 Hz phase-neutre
Remise à zéro : Réinitialisation après erreur fuite à la terre
Test de fonctionnement : Manuel à 100 V
Temporisation : Instantané
Type : Type A
Résistance de fuite minimum : >= 16 kOhm at operating>= 8 kOhm at non-operating
Pouvoir de coupure et de fermeture assigné : Idm 630 A 230 V
Courant nominal de court-circuit conditionnel : NG125 : Inc 10 kA 40 ADPN : Inc 6 kA 40 ADPNN : Inc 10 kA 40 AIC60H : Inc 15 kA 25 AIC60L : Inc 15 kA 25 AFuse : Inc 10 kA 40 A gGIC60H : Inc 10 kA 40 ANG125 : Inc 15 kA 25 AIC60L : Inc 10 kA 40 AIC60N : Inc 10 kA 40 AFuse : Inc 15 kA 25 A gG
[ui] tension d'isolement : 500 V
[uimp] tension assignée de tenue aux chocs : 4 kV
Type de commande : Par maneton
Signalisation locale : 2 LEDsAppareil de courant résiduel: indication ON/OFFRéenclencheur: indication ON/OFF
Mode opératoire : Max nb of consecutive restart 3Insulation fault presence monitoringMin interval between 2 closings 180 sStopping restart cycle if insulation fault presentReclosing time
Tension circuit de signalisation : AC : 5...230 VCC : 5...230 V
Mode d'installation : Fixe
Support de montage : Rail DIN symétrique 35 mm
Pas de 9 mm : 8
Hauteur : 115 mm
Largeur : 71 mm
Profondeur : 79,5 mm
Poids : 0,36 kg
Durée de vie mécanique : 1000 cycle OPEN-CLOSE
Mode de raccordement : Borne du type à cage avec carter 35 mm² rigideBorne du type à cage avec carter 35 mm² soupleBorne du type à cage avec carter 35 mm² flexible avec embout
Borne de raccordement auxiliaire : Borne du type à cage souple 2,5 mm²Borne du type à cage rigide 2,5 mm²Borne du type à cage flexible avec embout 2,5 mm²
Longueur de dénudage des fils : Circuit de puissance : 12 mmSignalisation : 9 mm
Couple de serrage : Circuit de puissance : 2 N.mSignalisation : 0,4 N.m
Schneider Electric
SCH13100

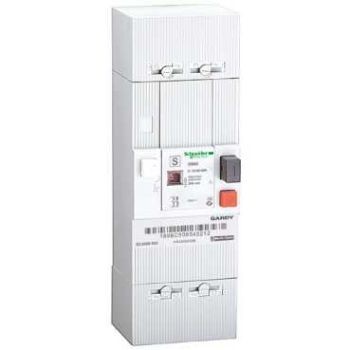

disjoncteur de branchement DB90 2P 45 A 500 mA
4,5 (2)
Indisponible
Produit abandonné
Les avis clients
Découvrir les 3 avis
Très bien
Facile a installer. Matériel qui coûte certes un peu cher mais à comparer à ce que peut coûter la perte du contenu d un frigo et congélateur par disjonction intempestive du differentiel
Guillaume N, le 11/08/2015 à 13:21
Efficacité
Très bon produit, de bonne facture avec une construction de qualité. Les explications sont extrêmement précises ce qui facilite grandement l'installation du disjoncteurs. A ce jour, pas eu besoin de réarmement automatique, enfin je n'ai rien vu ;)
Nicolas B, le 16/04/2015 à 19:27
Délai
Je regrette que MatérielElectrique n'ait aucun produit en stock, et que le délai dépende du bon vouloir des fournisseurs.
Bertrand L, le 25/09/2013 à 13:37
Caractéristiques techniques
| Mode de pose | Din rail |
| Profondeur d'encastrement | 51,5 mm |
| Calibre/courant nominal assigné (in) | 40,0 A |
| Tension assignée (ue) | 230,0 V |
| Tension d'isolement assignée (ui) | 500,0 V |
| Nombre de pôles | 2,0 |
| Sensibilité / courant de défaut nominal (iδn) | 30,0 mA |
| Type de courant différentiel | A |
| Sélectif | Non |
| Largeur en nombre de modules | 4,0 |
| Résistance de court-circuit (icw) | 10,0 kA |
| Type retardé de courte durée | Non |
| Fréquence | 50 hz |
| Indice de protection (ip) | Ip20 |
| Section de raccordement cable rigide | 1,5 mm² |
| Section de raccordement cable rigide | 1,5 mm² |
| Section de raccordement cable souple | 1,5 mm² |
| Produits auxiliaires associables | Oui |
| Section de raccordement cable souple | 1,5 mm² |
| Température ambiante en fonctionnement | 5,0 °C |
| Température ambiante en fonctionnement | 5 °C |
| Tension assignée de tenue aux chocs (uimp) | 4,0 kV |
