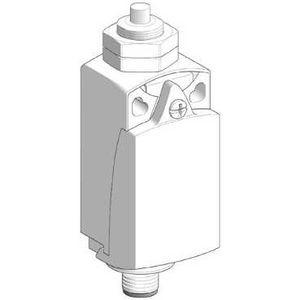

Interrupteur de position xckp poussoir acier 1 o plus 1 f
N/C
Marque : Schneider Electric
Référence : XCKP21H0M12
EAN : 3389110204124
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : XCKP21H0M12
EAN : 3389110204124
Minimum de commande : 1
> Fiche E-Catalogue
Prix sur consultation |
|
Descriptif
Caractéristiques principales :
Ancien produit : Telemecanique XCKP21H0M12
- Gamme de produits : OsiSense XC
- Nom de gamme : Format standard
- Type de produit ou de composant : Commutateur de fin de course
- Nom abrégé d'appareil : XCKP
- Forme du capteur : Compact
- Type de carter : Fixe
- Type de tête : Tête de piston M18
- Matière : Plastique
- Matière du corps : Plastique
- Matière de la tête : Zamak
- Mode de fixation : Par la tête
- Mouvement tête de commande : Linéaire
- Type d'unité de commande : Poussoir à rappel métal
- Type d'approche : Approche verticale
- Nombre de pôles : 2
- Description des contacts : 1 ''O'' + 1 ''F''
- Fonctionnement des contacts : À action brusque
- Mouvement d'attaque : Sur embout
- Raccordement électrique : Connecteur mâle M12, 4 broches
- Forme d'isolation entre contacts : Zb
- Ouverture positive : Avec
- Force minimale pour ouverture positive : 45 N
- Effort minimal d'actionnement : 15 N
- Vitesse d'attaque minimale : 0.01 m/min
- Vitesse d'attaque maximale : 0.5 m/s
- Précision de répétition : 0,1 mm sur les points d'enclenchement avec 1 million de cycles d'opération
- [ie] courant assigné d'emploi : 0.27 A à 250 V, DC-13 conformément à EN/IEC 60947-5-1 appendix A / 0,125 à 240 V, AC-15 conformément à EN/IEC 60947-5-1 appendix A
- [ithe] courant thermique d'emploi sous enveloppe : 3 A
- [ui] tension assignée d'isolement : 300 V conformément à UL 508 / 300 V conformément à CSA C22.2 No 14 / 250 V niveau de pollution 3 conformément à IEC 60947-1
- Résistance entre bornes : <= 25 M' conformément à IEC 60255-7 catégorie 3
- [uimp] tension assignéede tenue aux chocs : 2.5 kV conformément à IEC 60947-1 / 2.5 kV conformément à IEC 60664
- Protection contre les courts-circuits : 4 A par gG cartouche fusible
- Durée de vie électrique : 5000000 cycle, DC-13, 120 V, 4 W, cadence de fonctionnement: <= 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C / 5000000 cycle, DC-13, 24 V, 10 W, cadence de fonctionnement: <= 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C / 5000000 cycle, DC-13, 48 V, 7 W, cadence de fonctionnement: <= 60 cyc/mn, facteur de charge: 0.5 conformément à IEC 60947-5-1 appendix C
- Durée de vie mécanique : 10000000 cycle
- Largeur : 31 mm
- Hauteur : 65 mm
- Profondeur : 30 mm
- Masse du produit : 0.14 kg
- Description des bornes iso n°1 : (13-14)NO / (21-22)NC
Ancien produit : Telemecanique XCKP21H0M12
Référence Schneider Electric XCKP21H0M12 / SCHXCKP21H0M12
Caractéristiques techniques du produit :
Commutateur simple position | |
---|---|
Fonction de commutation | Quick-break switch |
Courant de fonctionnement nominal ca-15, 230 v | 3,0 A |
Courant de fonctionnement nominal ie cc-13, 230 v | 0,27 A |
Matériau du boîtier/corps | Plastic |
Adapté aux fonctions de sécurité | Non |
Revêtement du boîtier | Other |
Avec affichage du statut | Non |
Finition de l'interface pour communication orientée sur la sécurité | None |
Finition du raccordement électrique | Plug-in connection m12 |
Catégorie de protection contre les explosions pour le gaz | None |
Catégorie de protection contre les explosions pour la poussière | None |
Type de construction du boîtier | Cuboid |
Indice de protection (ip) | Ip67k |
Manœuvre positive d'ouverture | Oui |
Finition de l'élément d'actionnement | Plunger |
Type d'interface | None |
Sortie électronique | Non |
Largeur du capteur | 31,0 mm |
Hauteur du capteur | 65,0 mm |
Longueur du capteur | 30,0 mm |
Fonction de commutation encliquetable | Non |
Température ambiante en fonctionnement | -25,0 °C |
Température ambiante en fonctionnement | -25 °C |
Nombre de contacts en tant que contacts à ouverture | 1,0 |
Nombre de contacts en tant que contacts à fermeture | 1,0 |
Orientation de l'élément d'actionnement | Other |
Nombre de contacts auxiliaires orientés sur la sécurité | 0,0 |
Nombre de contacts en tant qu'inverseurs | 0,0 |
