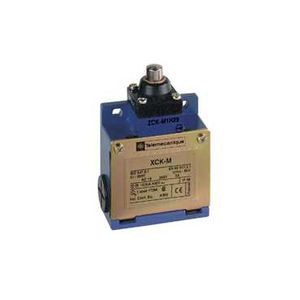

Corps tete rotative s/lev
T2SXCKM101 - Telemecanique Sensors
57.66 € TTC
Marque : Telemecanique Sensors
Référence : XCKM101
EAN : 3389118120471
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : XCKM101
EAN : 3389118120471
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 115 point(s) de fidélité.
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 9-14 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Descriptif
Caractéristiques principales :
Ancien produit : Telemecanique XCKM101
- Gamme de produits : OsiSense XC
- Nom de gamme : Format standard
- Type de produit ou de composant : Commutateur de fin de course
- Nom abrégé d'appareil : XCKM
- Type de carter : Fixe
- Type de tête : Tête rotative
- Matière : Métal
- Matière du corps : Zamak
- Mode de fixation : Par le corps
- Mouvement tête de commande : Tournant
- Type d'unité de commande : À rappel sans levier de commande
- Type d'approche : Approche latérale 2 directions
- Entrée de câble : 3 entrées taraudées pour presse-étoupe Pg 11
- Nombre de pôles : 2
- Description des contacts : 1 ''O'' + 1 ''F''
- Fonctionnement des contacts : À action brusque
- Raccordement électrique : Borniers à vis-étrier, capacité de serrage: 1 x 0,34...2 x 1,5 mm²
- Forme d'isolation entre contacts : Zb
- Type d'enclenchements : 1
- Ouverture positive : Avec
- Couple minimum pour ouverture positive : 0.25 N.m
- Couple minimal d'actionnement : 0.1 N.m
- Vitesse d'attaque minimale : 0.01 m/min
- Vitesse d'attaque maximale : 1.5 m/s
- Désignation code des contacts : A300, AC-15 (Ue = 240 V, Ie = 0,125) conformément à EN/IEC 60947-5-1 appendix A / Q300, DC-13 (Ue = 250 V, Ie = 0.27 A) conformément à EN/IEC 60947-5-1 appendix A
- [ithe] courant thermique d'emploi sous enveloppe : 10 A AC
- [ui] tension assignée d'isolement : 500 V niveau de pollution 3 conformément à IEC 60947-1 / 300 V conformément à UL 508 / 300 V conformément à CSA C22.2 No 14
- Résistance entre bornes : <= 25 M' conformément à IEC 60255-7 catégorie 3
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60664 / 6 kV conformément à IEC 60947-1
- Protection contre les courts-circuits : 10 A par gG cartouche fusible
- Durée de vie électrique : 5000000 cycle, DC-13, inductif type de charge, 120 V, 4 W, cadence de fonctionnement: <= 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C / 5000000 cycle, DC-13, inductif type de charge, 24 V, 7 W, cadence de fonctionnement: <= 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C / 5000000 cycle, DC-13, inductif type de charge, 48 V, 10 W, cadence de fonctionnement: <= 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C
- Durée de vie mécanique : 15000000 cycle
- Largeur : 64 mm
- Hauteur : 64 mm
- Profondeur : 30 mm
- Masse du produit : 0.28 kg
- Description des bornes iso n°1 : (13-14)NO / (21-22)NC
Ancien produit : Telemecanique XCKM101
Référence Telemecanique Sensors XCKM101 / T2SXCKM101
Caractéristiques techniques du produit :
Commutateur simple position | |
---|---|
Fonction de commutation | Interrupteur à rupture rapide |
Courant de fonctionnement nominal ca-15, 230 v | 3 A |
Courant de fonctionnement nominal ie cc-13, 230 v | 0,27 A |
Matériau du boîtier/corps | Métal |
Adapté aux fonctions de sécurité | Non |
Revêtement du boîtier | Autre |
Avec affichage du statut | Non |
Finition de l'interface pour communication orientée sur la sécurité | Sans |
Finition du raccordement électrique | Entrée de câble pg |
Catégorie de protection contre les explosions pour le gaz | Sans |
Catégorie de protection contre les explosions pour la poussière | Sans |
Type de construction du boîtier | Quader |
Indice de protection (ip) | Ip66/ip67 |
Manœuvre positive d'ouverture | Oui |
Finition de l'élément d'actionnement | Sans |
Type d'interface | Sans |
Sortie électronique | Non |
Largeur du capteur | 63 mm |
Hauteur du capteur | 64 mm |
Longueur du capteur | 30 mm |
Fonction de commutation encliquetable | Non |
Température ambiante en fonctionnement | -25 °C |
Température ambiante en fonctionnement | -25 °C |
Nombre de contacts en tant que contacts à ouverture | 1 |
Nombre de contacts en tant que contacts à fermeture | 1 |
Orientation de l'élément d'actionnement | Autre |
Nombre de contacts auxiliaires orientés sur la sécurité | 0 |
Nombre de contacts en tant qu'inverseurs | 0 |
