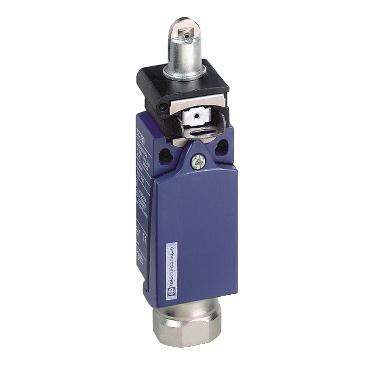

Interrupteur de position xcdr poussoir à galet 1 o plus 1 f

SCHXCDR2102P20 - Schneider Electric

• Gamme de produits : OsiSense XC
• Nom de gamme : Format standard
• Type de produit ou de composant : Commutateur de fin de course
• Nom abrégé d'appareil : XCDR
• Forme du capteur : Compact
• Remise à zéro : Avec
• Type de carter : Fixe
• Type de tête : Tête de piston
• Matière : Métal
• Matière du corps : Zamak
• Matière de la tête : Zamak
• Mode de fixation : Par le corps
• Mouvement tête de commande : Linéaire
• Type d'unité de commande : Poussoir avec galet à rappel métal
• Type d'approche : Approche latérale 2 directions
• Entrée de câble : 1 entrée filetée pour presse-étoupe M20 x 1,5, diamètre extérieur du câble: 7...13 mm
• Nombre de pôles : 2
• Description des contacts : 1 ''O'' + 1 ''F''
• Fonctionnement des contacts : À action brusque

• Mouvement d'attaque : Avec came 30°
• Raccordement électrique : Borniers à vis-étrier, capacité de serrage: 1 x 0,34...2 x 1,5 mm²
• Forme d'isolation entre contacts : Zb
• Ouverture positive : Avec
• Force minimale pour ouverture positive : 36 N
• Effort minimal d'actionnement : 12 N
• Vitesse d'attaque maximale : 0.5 m/s
• Précision de répétition : 0,1 mm sur les points d'enclenchement avec 1 million de cycles d'opération
• Désignation code des contacts : Q300, DC-13 (Ue = 250 V, Ie = 0.27 A) conformément à EN/IEC 60947-5-1 appendix A / A300, AC-15 (Ue = 240 V, Ie = 0,125) , Ithe = 10 A conformément à EN/IEC 60947-5-1 appendix A
• [ui] tension assignée d'isolement : 500 V niveau de pollution 3 conformément à EN 60947-1 / 500 V niveau de pollution 3 conformément à IEC 60947-1 / 300 V conformément à UL 508 / 300 V conformément à CSA C22.2 No 14
• Résistance entre bornes : <= 25 M' conformément à IEC 60255-7 catégorie 3
• [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60664 / 6 kV conformément à IEC 60947-1
• Protection contre les courts-circuits : 10 A par gG cartouche fusible
• Durée de vie électrique : 5000000 cycle DC-13 120 V 4 W <= 60 cyc/mn 0,5 IEC 60947-5-1 appendix C / 5000000 cycle DC-13 24 V 10 W <= 60 cyc/mn 0,5 IEC 60947-5-1 appendix C / 5000000 cycle DC-13 48 V 7 W <= 60 cyc/mn 0,5 IEC 60947-5-1 appendix C
• Largeur : 31 mm
• Hauteur : 65 mm
• Profondeur : 30 mm
• Masse du produit : 0.22 kg
• Description des bornes iso n°1 : (13-14)NO / (21-22)NC
