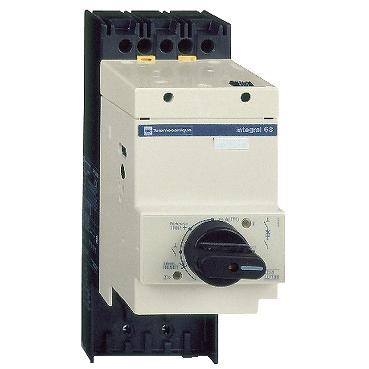

Integral 63 3p 127vac

Photo(s) non contractuelle(s)

Integral 63 3p 127vac

Marque Schneider Electric

Référence LD1LD030G

EAN 3389118069558

Commande min. 1

Non disponible - Produit abandonné

Description

Caractéristiques principales :

Gamme : TeSys
Nom du produit : TeSys Integral 63
Fonction produit : Disjoncteur-contacteur
Nom abrégé de l'appareil : LD1LD

Caractéristiques complémentaires :

Catégorie d'emploi : AC-43
Description des pôles : 3P
[ue] tension assignée d'emploi : 690 V CA 50/60 Hz
[ie] courant assigné d'emploi : 63 A AC AC-43
[ith] courant thermique conventionnel : 63 A à
Puissance moteur kw : 15 kW à 220...240 V CA 50/60 Hz33 kW à 440 V CA 50/60 Hz37 kW à 500 V CA 50/60 Hz30 kW à 400 V CA 50/60 Hz33 kW à 415 V CA 50/60 Hz55 kW à 660 V CA 50/60 Hz
Tension circuit de commande : 127 V CA 50 Hz
Type de commande : Bouton noir avant
Pouvoir nominal d'enclenchement irms : 756 A se conformer à IEC 60947-4946 A se conformer à IEC 60947-4
[ipk] courant assigné de crête admissible : 105 kA se conformer à IEC 60947-2
Pouvoir de coupure : Icu 10 kA à 600...690 V (cos ? 0.5) conformément à IEC 60947-2Icu 30 kA à 480...525 V (cos ? 0.25) se conformer à IEC 60947-6-2Icu 50 kA à
[ics] pouvoir assigné de coupure de service en court-circuit : 10 kA à 600...690 V se conformer à IEC 60947-235 kA à 480...525 V se conformer à IEC 60947-250 kA à
Durée de coupure maximale : 4 ms
Limite de contrainte thermique : 300000 A².s
[uimp] tension assignée de tenue aux chocs : 8 kV conformément à IEC 60947-4
Plage de tension du circuit de commande : 0,25…0,7 Uc perte de niveau à 0,85…1,1 Uc opération à
[ui] tension assignée d'isolement : 690 V conformément à IEC 60947-1
Consommation moyenne à l'appel en va : 375 VAà 20 °C 50 Hz
Consommation moyenne au maintien en va : 25 VAà 20 °C
Dissipation thermique : 7 W à 50 A par pôle, état sous tension pour circuit de puissance7 W à 50 A par pôle, état sous tension pour circuit de puissance8 W à 50°Hz pour télécommande9 W à 63 A par pôle, état sous tension pour circuit de puissance4.4 W à 25 A par pôle, état sous tension pour circuit de puissance5.8 W à 40 A par pôle, état sous tension pour circuit de puissance8 W à 32 A par pôle, état sous tension pour circuit de puissance
Temps de fonctionnement : 12…35 ms CA réseau fermetureà 20 °C pour télécommande7…20 ms CA réseau ouvertureà 20 °C pour télécommande
Durée de vie électrique : 1 Mcycles sur AC-3 - Icu 3 kA - à 415 V - après 1 cycle O-CO-r-CO à Isc0,9 Mcycles sur AC-3 - Icu 10 kA - à 415 V - après 1 cycle O-CO-r-CO à Isc0.6 Mcycles sur AC-3 - Icu 25 kA - à 415 V - après 1 cycle O-CO-r-CO à Isc0,5 Mcycles sur AC-3 - Icu 35 kA - à 415 V - après 1 cycle O-CO-r-CO à Isc0,2 Mcycles sur AC-3 - Icu 50 kA - à 415 V - après 1 cycle O-CO-r-CO à Isc
Durée de vie mécanique : 1,2 Mcycle
Mode de raccordement : Circuit de puissance : borniers à vis-étrier 1 câble 6…50 mm² - rigidité du câble: souple - sans emboutCircuit de puissance : borniers à vis-étrier 2 câble 6…25 mm² - rigidité du câble: souple - sans emboutCircuit de puissance : borniers à vis-étrier 1 câble 6…25 mm² - rigidité du câble: souple - avec emboutCircuit de puissance : borniers à vis-étrier 2 câble 6…25 mm² - rigidité du câble: souple - avec emboutCircuit de puissance : borniers à vis-étrier 1 câble 6…50 mm² - rigidité du câble: rigide
Couple de serrage : Circuit de puissance : 6 N.m - sur borniers à vis-étrier
Largeur : 90 mm
Hauteur : 243 mm
Profondeur : 192 mm
Poids : 3.7 kg
