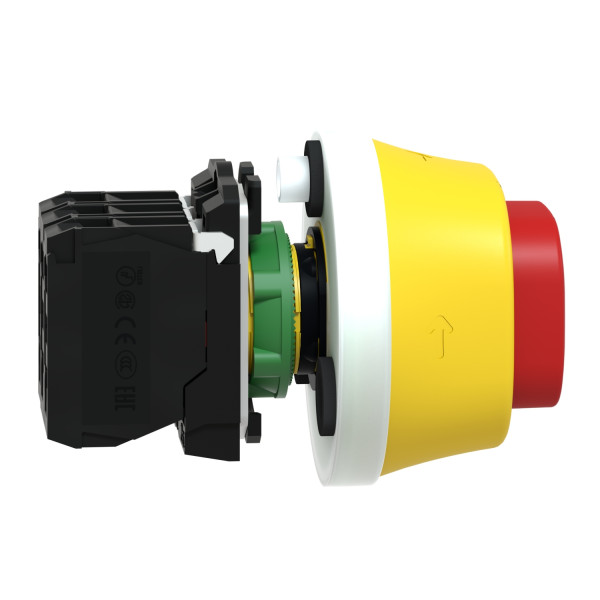

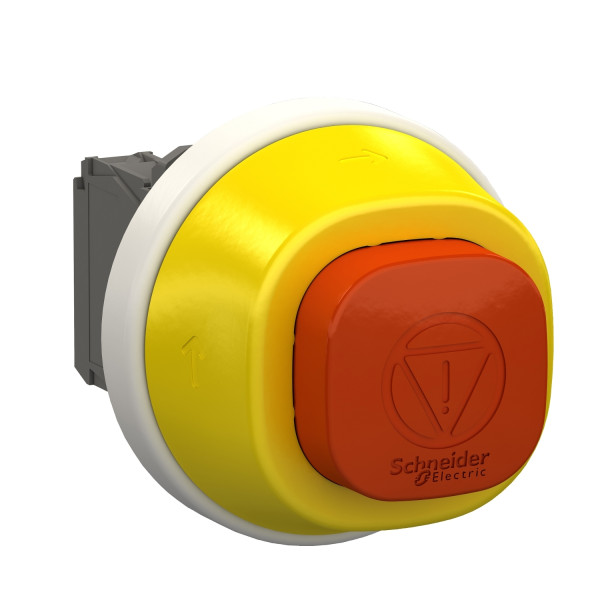

Harmony xb5 - bouton arrêt d'urgence lumin - pouss tourner - rouge - 2o+1f - 24v

SCHXB5AS84W3B41 - Schneider Electric

Caractéristiques principales :

Fonction produit : Bouton-poussoir d'arrêt d'urgence completCoupure d'urgence complet
Nom de l'appareil : XB5
Matériau de la collerette : Plastique
Matière de l'embase de fixation : Plastique
Type de tête : Standard
Diamètre de fixation : 22 mm
Vente par quantité indivisible : 1
Signalisation locale : Red LED / white LED 24 V AC/DC
Source lumineuse : LED protégéeLED protégée
Couleur de la source lumineuse : RougeBlanc
Forme de la tête de l'unité de signalisation : Rond
Type d'unité de commande : Déclenchement et accrochage mécanique
Remise à zéro : Tourner pour déverrouiller
Profil de l'unité de commande : Red mushroom Ø 60 mm IEC
Description des contacts : 1 "F" + 2 "O"
Fonctionnement des contacts : À action dépendante
Mode de raccordement : Screw-clamp terminals : Screw-clamp terminals : >= 1 x 0.22 mm² with or without cable end conforming to EN 60947-1

Caractéristiques complémentaires :

[us] tension d'alimentation : 24 V CA/CC 50/60 Hz
Hauteur : 60 mm
Largeur : 60 mm
Profondeur : 85 mm

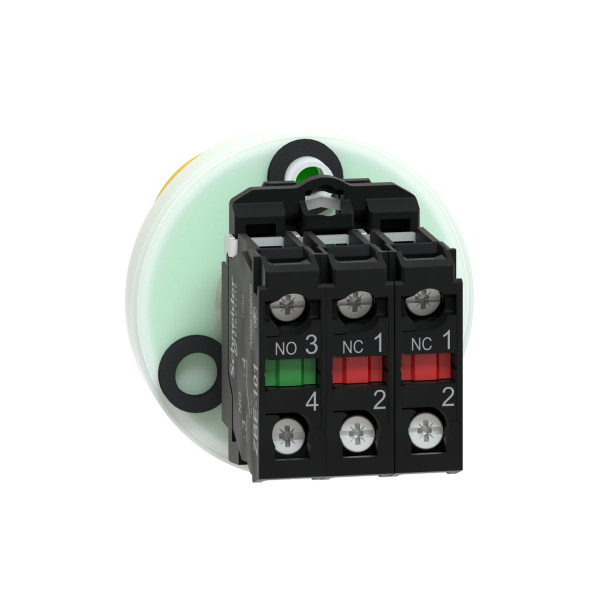

Description des bornes iso n°1 : (1-2)NC(3-4)NO
Poids : 0,117 kg
Tenue au nettoyage haute pression : 7000000 Pa à 55 °C,distance: 0,1 m
Montage de l'appareil : : Ø 22.5 mm (+/- 0.2 mm): Ø 9 mm (+/- 0.5 mm)
Mode de fixation : Fixing nut (+/- 0.2)
Utilisation des contacts : Standard
Ouverture positive : Avec contact "O" ouverture positive se conformer à EN/CEI 60947-5-1 appendix K
Course d'actionnement : 1,5 mm (état électrique modifié par "O")4,3 mm (course totale)
Durée de vie mécanique : 300000 cycle
Couple de serrage : 0,8…1,2 N.m se conformer à EN 60947-1
Forme de la tête de vis : Transversal tête compatible avec cruciforme Philips n° 1 tournevisTransversal tête compatible avec pozidriv N°1 tournevisPerforé tête compatible avec plat Ø 4 mm tournevisPerforé tête compatible avec plat Ø 5,5 mm tournevis
Matériau des contacts : Alliage d'argent (Ag/Ni)
Protection contre les courts-circuits : 10 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1
[ith] courant thermique conventionnel : 10 A se conformer à EN/IEC 60947-5-1
[ui] tension d'isolement : 600 V (niveau de pollution: 3) se conformer à EN 60947-1
[uimp] tension assignée de tenue aux chocs : 6 kV se conformer à EN/IEC 60947-1
[ie] courant assigné d'emploi : 0,125 à 240 V, AC-15, A600 se conformer à EN/IEC 60947-5-10,25 à 120 V, AC-15, A600 se conformer à EN/IEC 60947-5-10,1 A à 600 V, DC-13, Q600 se conformer à EN/IEC 60947-5-10,27 A à 250 V, DC-13, Q600 se conformer à EN/IEC 60947-5-10,55 A à 125 V, DC-13, Q600 se conformer à EN/IEC 60947-5-11,2 A à 600 V, AC-15, A600 se conformer à EN/IEC 60947-5-1
Durée de vie électrique : 1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement: 1000000 cycle, AC-15, 0,125 à 120 V, cadence de fonctionnement: 1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement: 1000000 cycle, DC-13, 0,2 A à 110 V, cadence de fonctionnement: 1000000 cycle, DC-13, 0,5 A à 24 V, cadence de fonctionnement:
Fiabilité électrique : ? ?
