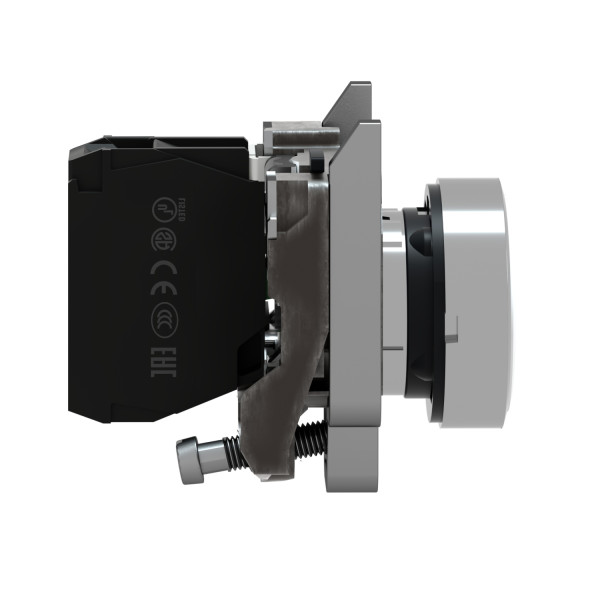

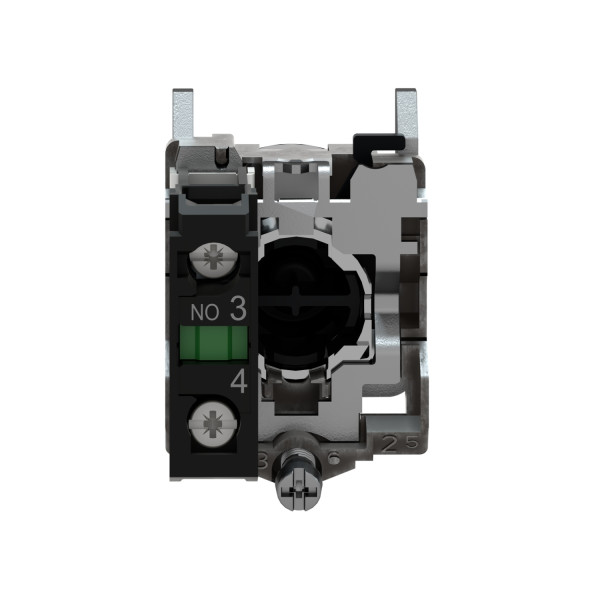

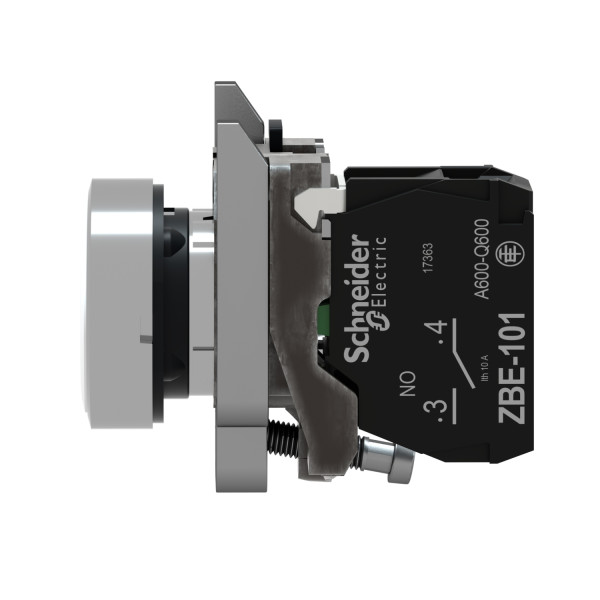

Harmony xb4 - bouton poussoir - ø22 - xb4ba - personnalisé via configurateur
17.09 € TTC
Marque : Schneider Electric
Référence : XB4BACUST01
EAN : 3606490078276
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : XB4BACUST01
EAN : 3606490078276
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 34 point(s) de fidélité.
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 10-15 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Descriptif
Caractéristiques principales :
Gamme de produits : Harmony XB4
Fonction produit : Bouton-poussoir complet
Nom de l'appareil : XB4
Matériau de la collerette : Métal plaqué chrome
Matière de l'embase de fixation : Zamak
Diamètre de fixation : 22 mm
Vente par quantité indivisible : 1
Forme de la tête de l'unité de signalisation : Rond
Type d'unité de commande : Rappel à ressort
Profil de l'unité de commande : Blanc affleurant non marqué
Type de tête : Standard
Description des contacts : 1 "F"
Fonctionnement des contacts : À action dépendante
Mode de raccordement : Borniers à vis-étrier : Borniers à vis-étrier : 1 x 0,22 à 2 x 2,5 mm² sans embout se conformer à EN/IEC 60947-1
Caractéristiques complémentaires :
Hauteur : 47 mm
Largeur : 30 mm
Profondeur : 52 mm
Description des bornes iso n°1 : (13-14)NO
Poids : 0,08 kg
Tenue au nettoyage haute pression : 7000000 Pa à 55 °C,distance: 0,1 m
Utilisation des contacts : Contacts standards
Ouverture positive : Sans ouverture positive
Course d'actionnement : 2,6 mm (état électrique modifié par "F")4,3 mm (course totale)
Force d'actionnement maxi : 3,8 N (état électrique modifié par "F")
Durée de vie mécanique : 10000000 cycle
Couple de serrage : 0,8…1,2 N.m se conformer à EN 60947-1
Forme de la tête de vis : Transversal tête compatible avec cruciforme Philips n° 1 tournevisTransversal tête compatible avec pozidriv N°1 tournevisPerforé tête compatible avec plat Ø 4 mm tournevisPerforé tête compatible avec plat Ø 5,5 mm tournevis
Matériau des contacts : Alliage d'argent (Ag/Ni)
Protection contre les courts-circuits : 10 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1
[ith] courant thermique conventionnel : 10 A se conformer à EN/IEC 60947-5-1
[ui] tension d'isolement : 600 V (niveau de pollution: 3) se conformer à EN/IEC 60947-1
[uimp] tension assignée de tenue aux chocs : 6 kV se conformer à EN/IEC 60947-1
[ie] courant assigné d'emploi : 0,125 à 240 V, AC-15, A600 se conformer à EN/IEC 60947-5-10,25 à 120 V, AC-15, A600 se conformer à EN/IEC 60947-5-10,1 A à 600 V, DC-13, Q600 se conformer à EN/IEC 60947-5-10,27 A à 250 V, DC-13, Q600 se conformer à EN/IEC 60947-5-10,55 A à 125 V, DC-13, Q600 se conformer à EN/IEC 60947-5-11,2 A à 600 V, AC-15, A600 se conformer à EN/IEC 60947-5-1
Durée de vie électrique : 1000000 cycle AC-15 2 A 230 V 1000000 cycle AC-15 0,125 120 V 1000000 cycle AC-15 4 A 24 V 1000000 cycle DC-13 0,2 A 110 V 1000000 cycle DC-13 0,5 A 24 V
Fiabilité électrique : ? ?
Gamme de produits : Harmony XB4
Fonction produit : Bouton-poussoir complet
Nom de l'appareil : XB4
Matériau de la collerette : Métal plaqué chrome
Matière de l'embase de fixation : Zamak
Diamètre de fixation : 22 mm
Vente par quantité indivisible : 1
Forme de la tête de l'unité de signalisation : Rond
Type d'unité de commande : Rappel à ressort
Profil de l'unité de commande : Blanc affleurant non marqué
Type de tête : Standard
Description des contacts : 1 "F"
Fonctionnement des contacts : À action dépendante
Mode de raccordement : Borniers à vis-étrier : Borniers à vis-étrier : 1 x 0,22 à 2 x 2,5 mm² sans embout se conformer à EN/IEC 60947-1
Caractéristiques complémentaires :
Hauteur : 47 mm
Largeur : 30 mm
Profondeur : 52 mm
Description des bornes iso n°1 : (13-14)NO
Poids : 0,08 kg
Tenue au nettoyage haute pression : 7000000 Pa à 55 °C,distance: 0,1 m
Utilisation des contacts : Contacts standards
Ouverture positive : Sans ouverture positive
Course d'actionnement : 2,6 mm (état électrique modifié par "F")4,3 mm (course totale)
Force d'actionnement maxi : 3,8 N (état électrique modifié par "F")
Durée de vie mécanique : 10000000 cycle
Couple de serrage : 0,8…1,2 N.m se conformer à EN 60947-1
Forme de la tête de vis : Transversal tête compatible avec cruciforme Philips n° 1 tournevisTransversal tête compatible avec pozidriv N°1 tournevisPerforé tête compatible avec plat Ø 4 mm tournevisPerforé tête compatible avec plat Ø 5,5 mm tournevis
Matériau des contacts : Alliage d'argent (Ag/Ni)
Protection contre les courts-circuits : 10 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1
[ith] courant thermique conventionnel : 10 A se conformer à EN/IEC 60947-5-1
[ui] tension d'isolement : 600 V (niveau de pollution: 3) se conformer à EN/IEC 60947-1
[uimp] tension assignée de tenue aux chocs : 6 kV se conformer à EN/IEC 60947-1
[ie] courant assigné d'emploi : 0,125 à 240 V, AC-15, A600 se conformer à EN/IEC 60947-5-10,25 à 120 V, AC-15, A600 se conformer à EN/IEC 60947-5-10,1 A à 600 V, DC-13, Q600 se conformer à EN/IEC 60947-5-10,27 A à 250 V, DC-13, Q600 se conformer à EN/IEC 60947-5-10,55 A à 125 V, DC-13, Q600 se conformer à EN/IEC 60947-5-11,2 A à 600 V, AC-15, A600 se conformer à EN/IEC 60947-5-1
Durée de vie électrique : 1000000 cycle AC-15 2 A 230 V 1000000 cycle AC-15 0,125 120 V 1000000 cycle AC-15 4 A 24 V 1000000 cycle DC-13 0,2 A 110 V 1000000 cycle DC-13 0,5 A 24 V
Fiabilité électrique : ? ?
Référence Schneider Electric XB4BACUST01 / SCHXB4BACUST01
Caractéristiques techniques du produit :
Bouton complet | |
---|---|
Diamètre de trou | 22,5 mm |
Couleur du bouton | Blanc |
Type de bouton | Plat |
Nombre de contacts en tant que contacts à fermeture | 1 |
