H turbomachinery frequenc y input 2 ch

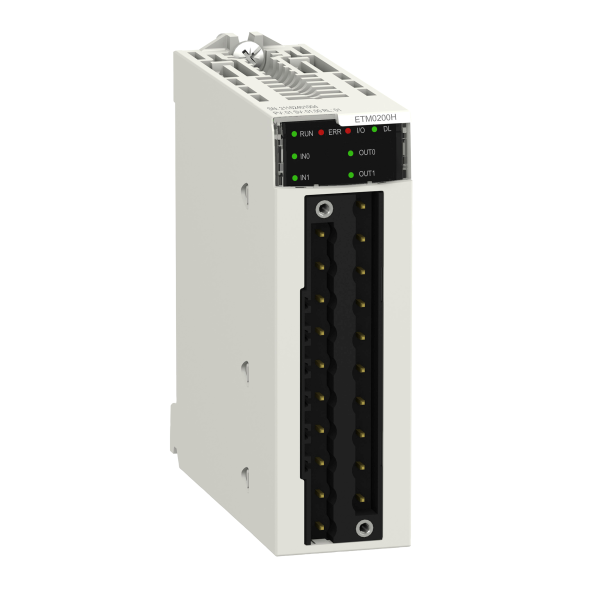

SCHBMXETM0200H - Schneider Electric

Caractéristiques principales :

Gamme de produits : Modicon X80
Fonction produit : Module de fréquence
Destination du produit : Machine turbo
Accessoires associés : Automate M340API M580
Fonction de l’appareil : Commande de la vitesse et de la fréquence
Nombre de canaux : 2
Fréquence d'entrée : > 0...500 kHz
Type de mesure : Fréquence
Fonction disponible : Comparaison
Nombre d'entrées : 2 pour MPU2 pour APU
Compatibilité de l'entrée numérique : 19.2…30 V codeur incrémentalActive pick-up sensor, 10 à 30 V Totem poleMagnetic pick-up sensor
Nombre de sorties : 2

Caractéristiques complémentaires :

Type de sortie : Sortie numérique réflex
Temps de cycle : 1 ms
Tension d'isolement : 1500 V pour 60 s
Types d'entrée : À grande vitesse
Tension d'entrée : 24 V CC100 V AC
Limites de la tension d'entrée : 19,2…30 V à 60/°C26,4 V à 70/°C
Tension état 1 garanti : 0.3...100 V pour MPU2.5...30 V pour APU
Tension état 0 garanti :
Logique de sortie numérique : Logique positive (source)
Limites du courant de sortie :
Tension de sortie : 24 V CC
Limites de la tension de sortie : 19,2…30 V
Courant de charge maximum : 1 A par module0,5 A par sortie
Courant de fuite :
Tension de déchet :
Protection contre les surcharges en sortie : Intégré
Protection court-circuit sortie : 1,5 A intégré
Temps de chevauchement : 0.2 ms
Raccordement électrique : Connecteur avec 28 broches
Consommation électrique : 200 mAà 3,3 V DC pour Bus supply30 mAà 24 V DC pour détecteur supply
Format du module : Standard
Poids : 0.124 kg
