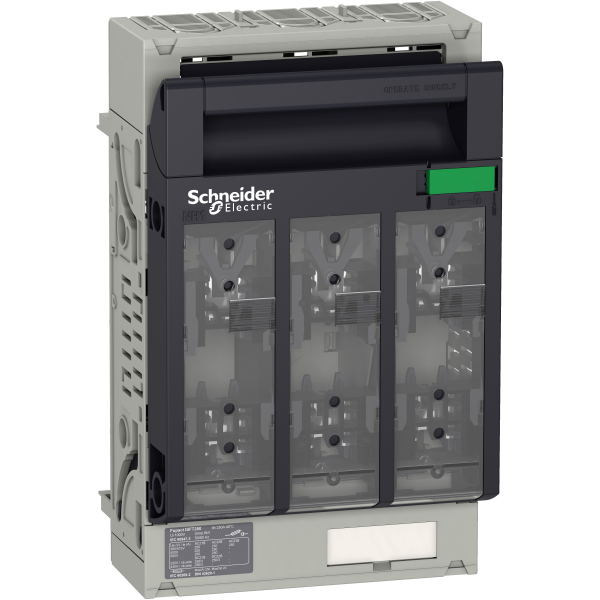

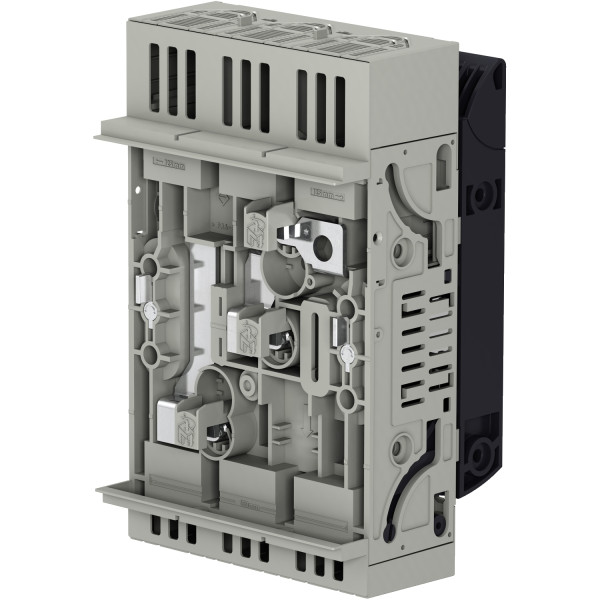

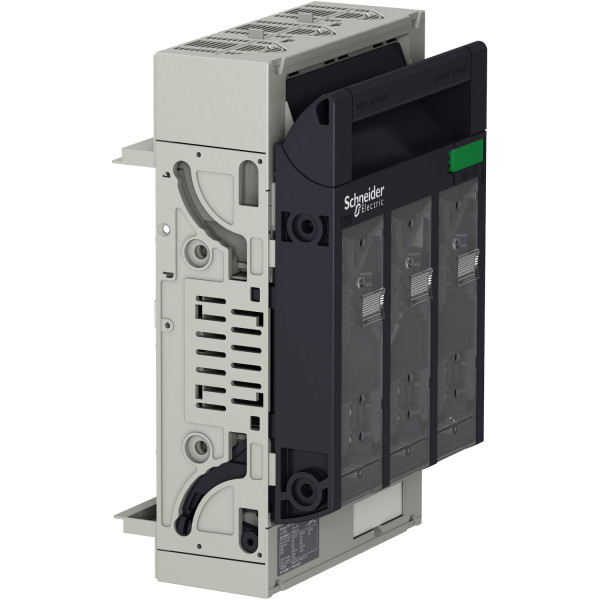

Fupact isft250 - inter sect fusib - 3p - avec crochet sur jeu de barre 60mm
SCHLV480805 - Schneider Electric
508.18 € TTC
Marque : Schneider Electric
Référence : LV480805
EAN : 3606481165671
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : LV480805
EAN : 3606481165671
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 1016 point(s) de fidélité.
|
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 8-13 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Descriptif
Caractéristiques principales :
Gamme de produits : ISFT250
Gamme : Fupact
Nom du produit : Fupact ISFT
Nom abrégé de l'appareil : ISFT250
Fonction produit : Sectionneur inter-fusible
Fonction de l’appareil : DistributionProtection, surveillance et contrôle des équipements
Caractéristiques complémentaires :
Description des pôles : 3P
Pôles protégés : 3f
Type de fusible : DIN
Taille du fusible : NH1
Type de réseau : CA
Fréquence du réseau : 50/60 Hz
Type de commande : Poignée de porte-fusibles
[ith] courant thermique conventionnel : 250 A ( 40 °C ) dissipation de puissance par fusible: 23 W verticale250 A ( 40 °C ) power dissipation per fuse: 23 W horizontal238 A ( 45 °C ) power dissipation per fuse: 22.3 W horizontal238 A ( 45 °C ) power dissipation per fuse: 22.3 W vertical225 A ( 50 °C ) power dissipation per fuse: 21.6 W horizontal225 A ( 50 °C ) power dissipation per fuse: 21.6 W vertical213 A ( 55 °C ) power dissipation per fuse: 20.9 W horizontal213 A ( 55 °C ) power dissipation per fuse: 20.9 W vertical200 A ( 60 °C ) power dissipation per fuse: 20.2 W horizontal200 A ( 60 °C ) power dissipation per fuse: 20.2 W vertical188 A ( 65 °C ) power dissipation per fuse: 19.5 W horizontal188 A ( 65 °C ) power dissipation per fuse: 19.5 W vertical175 A ( 70 °C ) power dissipation per fuse: 18.8 W horizontal175 A ( 70 °C ) power dissipation per fuse: 18.8 W vertical
[ithe] courant thermique d'emploi sous enveloppe : 250 A ( 40 °C ) / dissipation de puissance par fusible: 23 W
Service assigné : Ininterrompu
[ui] tension assignée d'isolement : 1000 V CA 50/60 Hz1000 V CC
[uimp] tension assignée de tenue aux chocs : 8 kV
[ue] tension assignée d'emploi : 800 V CA 50/60 Hz AC-20800 V CC DC-20
[ie] courant assigné d'emploi : 250 A AC-21B 220/240 V CA 50/60 Hz250 A AC-21B 380/415 V CA 50/60 Hz250 A AC-21B 440/480 V CA 50/60 Hz250 A AC-21B 500 V CA 50/60 Hz250 A AC-21B 660/690 V CA 50/60 Hz250 A AC-22B 220/240 V CA 50/60 Hz250 A AC-22B 380/415 V CA 50/60 Hz250 A AC-22B 440/480 V AC 50/60 Hz250 A AC-22B 500 V AC 50/60 Hz250 A AC-22B 660/690 V AC 50/60 Hz250 A AC-23B 220/240 V AC 50/60 Hz250 A AC-23B 380/415 V AC 50/60 Hz250 A DC-21B 220 V DC 3 poles in series250 A DC-21B 440 V DC 3 poles in series250 A DC-22B 220 V DC 3 poles in series
Pouvoir de coupure et de fermeture assigné : Icn 80000 A 415 VIcn 80000 A 500 VIcn 80000 A 690 VIcm 15000 A 415 VIcm 15000 A 500 VIcm 15000 A 690 VIn 250 A 415 VIn 250 A 500 VIn 250 A 690 V
Aptitude au sectionnement : Oui
Coupure visible : Oui
Fonctionnement des contacts : Interruption simple
Durée de vie mécanique : 1600 cycle
Durée de vie électrique : 200 cycle 690 V CA 50/60 Hz AC-21B200 cycle 690 V CA 50/60 Hz AC-21B200 cycles 415 V AC 50/60 Hz AC-23B200 cycles 690 V AC 50/60 Hz AC-22B
Classe de protection contre les chocs électriques : Face avant de classe II
Code couleur : RAL 7016 poignéeRAL 7035 chassis
Prévision de verrouillage : Joint en plomb
Position de montage : HorizontalVertical
Mode d'installation : Fixe
Support de montage : Busbars
Emplacement de montage : Juxtaposés
Design : Conception horizontale
Bornes de connexions : Raccordement à pince et vis
Mode de raccordement : Screw connection downstream M10 250 AHook-on upstream 250 A busbar 60 mm
Couple de serrage : Bornier : 6 N.m
Gamme de produits : ISFT250
Gamme : Fupact
Nom du produit : Fupact ISFT
Nom abrégé de l'appareil : ISFT250
Fonction produit : Sectionneur inter-fusible
Fonction de l’appareil : DistributionProtection, surveillance et contrôle des équipements
Caractéristiques complémentaires :
Description des pôles : 3P
Pôles protégés : 3f
Type de fusible : DIN
Taille du fusible : NH1
Type de réseau : CA
Fréquence du réseau : 50/60 Hz
Type de commande : Poignée de porte-fusibles
[ith] courant thermique conventionnel : 250 A ( 40 °C ) dissipation de puissance par fusible: 23 W verticale250 A ( 40 °C ) power dissipation per fuse: 23 W horizontal238 A ( 45 °C ) power dissipation per fuse: 22.3 W horizontal238 A ( 45 °C ) power dissipation per fuse: 22.3 W vertical225 A ( 50 °C ) power dissipation per fuse: 21.6 W horizontal225 A ( 50 °C ) power dissipation per fuse: 21.6 W vertical213 A ( 55 °C ) power dissipation per fuse: 20.9 W horizontal213 A ( 55 °C ) power dissipation per fuse: 20.9 W vertical200 A ( 60 °C ) power dissipation per fuse: 20.2 W horizontal200 A ( 60 °C ) power dissipation per fuse: 20.2 W vertical188 A ( 65 °C ) power dissipation per fuse: 19.5 W horizontal188 A ( 65 °C ) power dissipation per fuse: 19.5 W vertical175 A ( 70 °C ) power dissipation per fuse: 18.8 W horizontal175 A ( 70 °C ) power dissipation per fuse: 18.8 W vertical
[ithe] courant thermique d'emploi sous enveloppe : 250 A ( 40 °C ) / dissipation de puissance par fusible: 23 W
Service assigné : Ininterrompu
[ui] tension assignée d'isolement : 1000 V CA 50/60 Hz1000 V CC
[uimp] tension assignée de tenue aux chocs : 8 kV
[ue] tension assignée d'emploi : 800 V CA 50/60 Hz AC-20800 V CC DC-20
[ie] courant assigné d'emploi : 250 A AC-21B 220/240 V CA 50/60 Hz250 A AC-21B 380/415 V CA 50/60 Hz250 A AC-21B 440/480 V CA 50/60 Hz250 A AC-21B 500 V CA 50/60 Hz250 A AC-21B 660/690 V CA 50/60 Hz250 A AC-22B 220/240 V CA 50/60 Hz250 A AC-22B 380/415 V CA 50/60 Hz250 A AC-22B 440/480 V AC 50/60 Hz250 A AC-22B 500 V AC 50/60 Hz250 A AC-22B 660/690 V AC 50/60 Hz250 A AC-23B 220/240 V AC 50/60 Hz250 A AC-23B 380/415 V AC 50/60 Hz250 A DC-21B 220 V DC 3 poles in series250 A DC-21B 440 V DC 3 poles in series250 A DC-22B 220 V DC 3 poles in series
Pouvoir de coupure et de fermeture assigné : Icn 80000 A 415 VIcn 80000 A 500 VIcn 80000 A 690 VIcm 15000 A 415 VIcm 15000 A 500 VIcm 15000 A 690 VIn 250 A 415 VIn 250 A 500 VIn 250 A 690 V
Aptitude au sectionnement : Oui
Coupure visible : Oui
Fonctionnement des contacts : Interruption simple
Durée de vie mécanique : 1600 cycle
Durée de vie électrique : 200 cycle 690 V CA 50/60 Hz AC-21B200 cycle 690 V CA 50/60 Hz AC-21B200 cycles 415 V AC 50/60 Hz AC-23B200 cycles 690 V AC 50/60 Hz AC-22B
Classe de protection contre les chocs électriques : Face avant de classe II
Code couleur : RAL 7016 poignéeRAL 7035 chassis
Prévision de verrouillage : Joint en plomb
Position de montage : HorizontalVertical
Mode d'installation : Fixe
Support de montage : Busbars
Emplacement de montage : Juxtaposés
Design : Conception horizontale
Bornes de connexions : Raccordement à pince et vis
Mode de raccordement : Screw connection downstream M10 250 AHook-on upstream 250 A busbar 60 mm
Couple de serrage : Bornier : 6 N.m
Référence Schneider Electric LV480805 / SCHLV480805
Caractéristiques techniques du produit :
| Interrupteur sectionneur à fusible | |
|---|---|
| Entrée de câble | Autre |
| Courant permanent nominal (iu) | 250,0 A |
| Nombre de pôles | 3,0 |
| Classe de protection (ip), face avant | Ip3x |
| Avec emplacement pour fusibles | Nh1 |
| Commande motorisée intégrée | Non |
| Type de raccordement du circuit principal | Raccordement à vis |
| Finition interrupteur de dispositif d'arrêt d'urgence | Non |
| Finition de l'élément d'actionnement | Autre |
| Finition interrupteur général | Oui |
| Finition interrupteur de sécurité | Oui |
| Convient pour montage au sol | Non |
| Adapté à une fixation frontale | Oui |
| Adapté à un montage en saillie de barres collectrices | Oui |
| Tension de fonctionnement nominale max. ue en ca | 690,0 V |
| Avec surveillance des fusibles | Oui |
| Commande motorisée en option | Non |
| Position de l'élément d'actionnement | Frontal |
| Équippé de connecteurs | Oui |
| Intensité de court-circuit nominale conditionnelle iq | 80,0 kA |
| Courant nominal de courte durée admissible icw | 8,6 kA |
