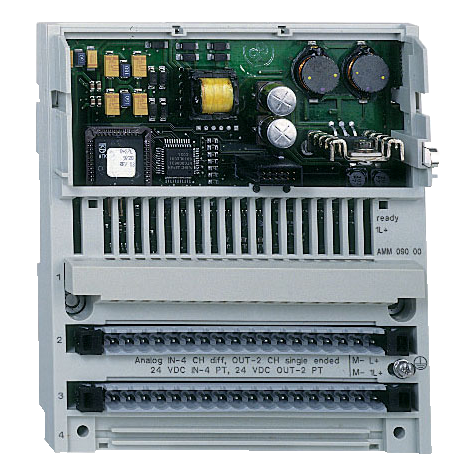

Schneider electric 6 analog in, 4 out/ 8 digital in, 8 out

SCH170ANR12090 - Schneider Electric

• Gamme de produits : Plateforme d'automatisme Modicon Momentum
• Type de produit ou de composant : Base d'E/S analogique, numérique
• Groupe de voies : 1 groupe de 4 sorties analogiques / 1 groupe de 6 entrées analogiques / 1 groupe de 8 sorties numériques / 2 groupes de 4 entrées numériques
• Plage entrées analogiques : 0...10 V
• Type d'entrée analogique : À terminaison unique
• Résolution entrées analogiques : 14 bits 0...10 V
• Tension entrées tor : 24 V DC
• Plage sorties analogiques : 0...10 V 14 bits
• Tension de sortie tor : 10...30 V
• Protection court-circuit sortie : Avec sortie tout ou rien
• Protection contre les surcharges en sortie : Avec sortie tout ou rien

• Nombre entrées tor : 8 IEC 1131-2 Type 2
• [us] tension d'alimentation : 24 V 19.2...30 V DC
• Tension d'entrée analogique : <= 15 V
• Limites de la tension d'entrée : 3...32 V
• Type d'entrée tor : Positif
• Tension état 0 garanti : <= 5 V entrée TOR
• Tension état 1 garanti : >= 11 V entrée TOR
• Courant état 0 garanti : <= 2 mA entrée TOR
• Courant état 1 garanti : >= 6 mA entrée TOR
• Surtension maximum en entrée : 45 V 10 s entrée TOR
• Résistance d'entrée : > 1 M' circuit d'entrée analogique
• Charge de sortie : >= 2 kOhm 0...10 V sortie analogique
• Temps de conversion : <= 0.75 ms circuit d'entrée analogique / 1.2 ms sortie analogique
• Erreur de conversion : +/- 0.4 % 0...10 V 25 °C sortie analogique / 0,20% 0...10 V 25 °C circuit d'entrée analogique
• État défaillant : Maintien sortie analogique / Réinitialisation à zéro sortie analogique
• Type de sortie tor : Transistor
• État sortie tor : Positif
• Courant de sortie tor : 2 A par groupe / 2 A par module / 0.25 A par point
• Courant de fuite : < 0.4 mA DC 30 V sortie tout ou rien
• Tension de déchet : < 0.4 V 0.25 A sur ON sortie tout ou rien
• Courant de pointe : 2.5 A 1 ms sortie tout ou rien
• Temps de réponse : 1,05ms de phase 1 à phase 0 sortie tout ou rien / 1,2 ms de phase 0 à phase 1 entrée TOR / 1,2 ms de phase 0 à phase 1 sortie tout ou rien / 1,2 ms de phase 1 à phase 0 entrée TOR
• Tension d'isolement : 500 V 1 min entre les E/S analogiques et la tension de fonctionnement / 500 V 1 min entre la tension de fonctionnement et les E/S analogiques de la masse
• Puissance dissipée en w : <= 6 W
• Marquage : CE
• Signalisation locale : 4 DELs statut du canal
• Raccordement électrique : 2 connecteurs pour les borniers amovibles
• Consommation électrique : 400 mA 24 V DC
• Profondeur : 47.5 mm
• Hauteur : 125 mm
• Largeur : 141.5 mm
• Masse du produit : 0.24 kg
