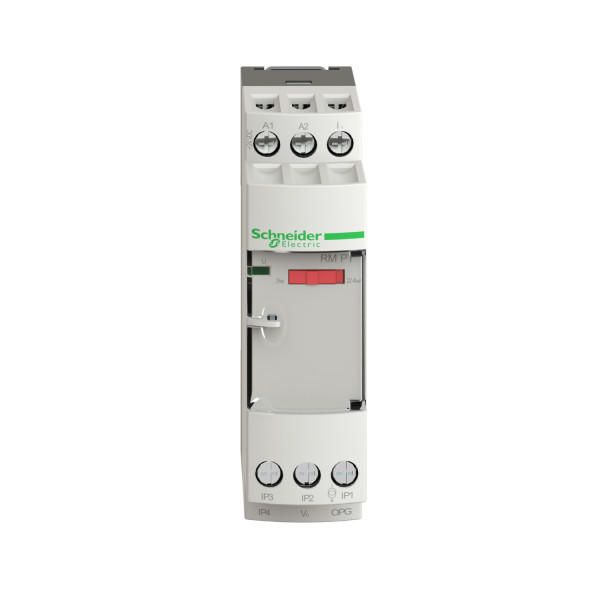

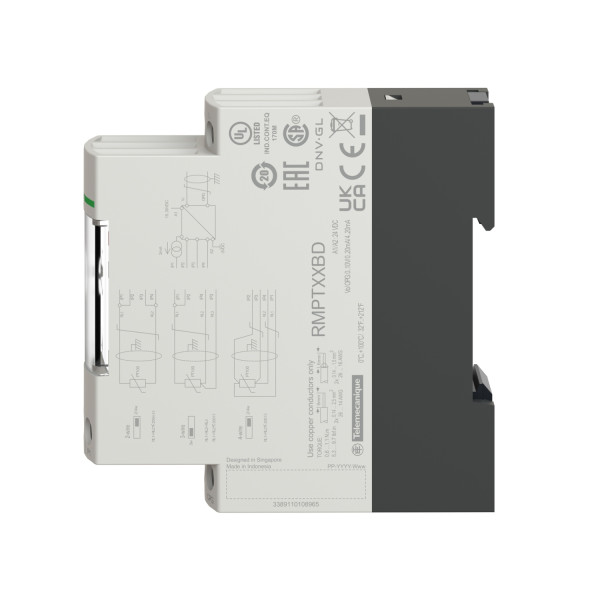

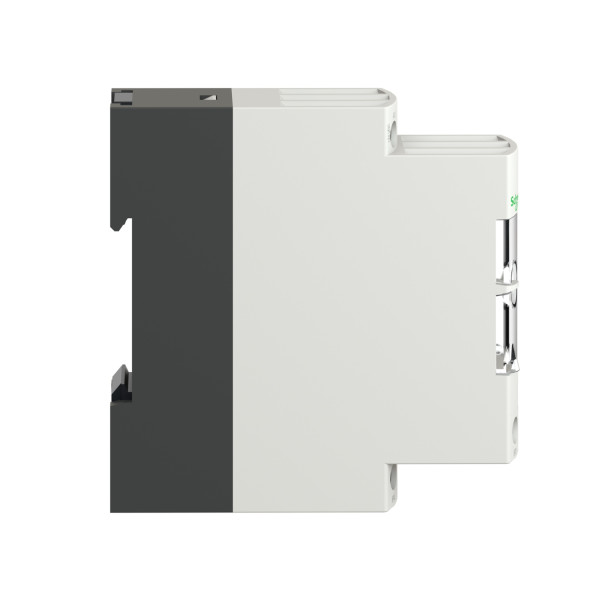

Temp.transm.24vdc pt100 0\c,,,500\c

SCHRMPT73BD - Schneider Electric

• Gamme de produits : Zelio Analog
• Type de produit ou de composant : Convertisseur pour sondes Pt100 Optimum
• Type d'entrée analogique : Sonde de température 0...500 °C/32...932 °F Pt 100 2, 3 ou 4 fils
• Type de sortie analogique : Courant 4...20 mA <= 500 Ohm / Tension 0...10 V >= 100 kOhm

• Type de protection : Protection contre surtension en sortie (+/- 30 V) / Protection contre inversion de polarité à la sortie / Protection contre inversion de polarité sur l'alimentation électrique / Protection contre court-circuit à la sortie
• Tension de sorties analogiques : +/- 13 V quand pas d'entrée câblée ou fil interrompu
• Fonction de sortie analogique : 0 A quand pas d'entrée câblée ou fil interrompu
• [us] tension d'alimentation : 24 V DC +/- 20 %, non isolé
• Consommation électrique : <= 40 mA pour sortie tension / <= 60 mA pour sortie courant
• Signalisation locale : LED vert (puissance ON)
• Erreur de mesure : +/-0,5% de l''échelle complète (3 ou 4 fils) à 20 °C / +/- 1 % de l'échelle (2 fils) à 20 °C / +/- 10 % pleine échelle à 20 °C (interférence électromagnétique de 10 V/m)
• Précision de répétition : +/- 0,2 % de la pleine échelle à 20 °C / +/- 0,6 % pleine échelle à 60 °C
• Coefficient de température : 150 ppm/°C
• Résistance maximum du câblage : 0.2 Ohm connexion dans 2 fils
• Capacité de serrage des bornes : 1 x 2,5mm² / 2 x 1,5 mm²
• Couple de serrage : 0.6...1.1 N.m
• Marquage : CE
• Tenue aux ondes de choc : 0.5 kV pour 1,2/50 µs conformément à IEC 61000-4-5
• [ui] tension assignée d'isolement : 2000 V

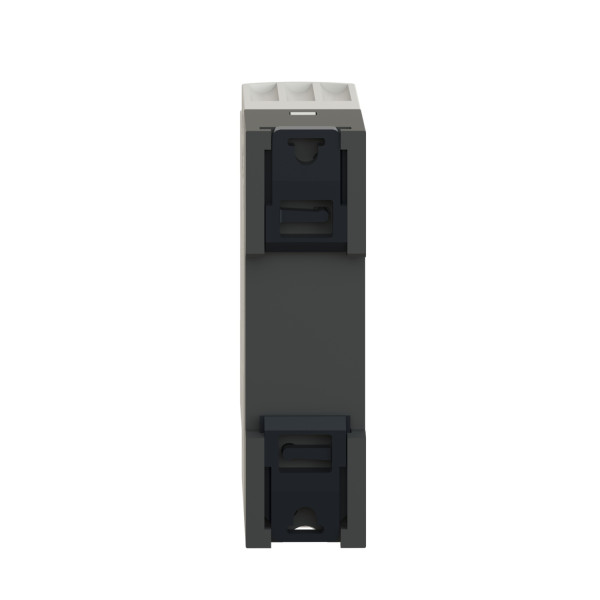

• Mode de fixation : Clip-on, rail DIN symétrique 35 mm / Fixe, platine de montage
• Masse du produit : 0.12 kg
