Emetteur recepteur sps mo dbus serie

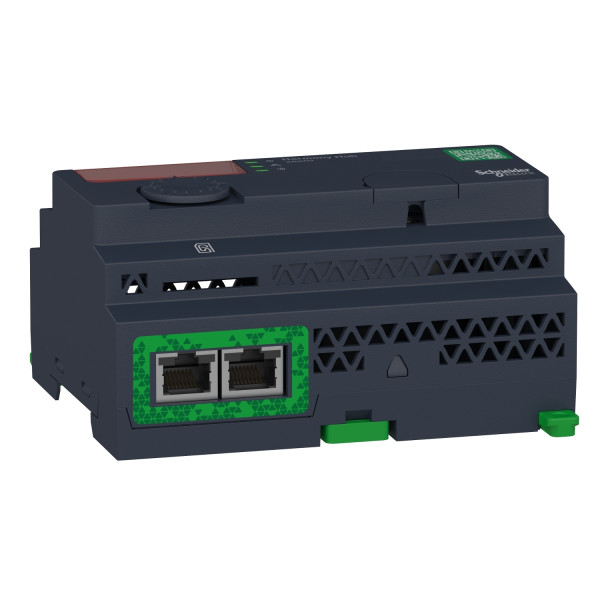

SCHZBRN2 - Schneider Electric

• Gamme de produits : Harmony
• Type de produit ou de composant : Point d'accès sans fil
• Nom abrégé d'appareil : ZBRN2
• Application spécifique du produit : Interfaçage API
• Fonction du module : Monostable
• Protocole de communication : Zigbee green power à 2.4 GHz conformément à IEEE 802.15.4

• [us] tension d'alimentation : 24...240 V AC/DC à 50/60 Hz (- 10...10 %)
• Immunité aux micro coupures : 10 ms
• Portée maximale : 100 m (dans champ libre) / 25 m (émetteur en boîtier en plastique de type XAL D et récepteur en coffret métallique) / 40 m (émetteur en boîtier de type XAL D, récepteur en coffret métallique et utilisation d'une antenne relais) / 60 m (émetteur dans un boitier plastique type XAL D et utilisant une antenne relais)
• Temps de réponse : < 30 ms après clics d'émetteur
• Utilisation des canaux : <= 60
• Puissance consommée en w : <= 4 W AC/DC
• Pouvoir de coupure : 750 VA
• Fréquence circuit de commande : 50...60 Hz +/- 10 %
• Protection contre les courts-circuits : 16 A par disjoncteur GB2
• Position de montage : Toutes positions sans facteur de déclassement
• Raccordement électrique : 1 câble de conducteur 0.2...4 mm² AWG24...AWG12 rigide sans embout de câble conformément à IEC 60947-1 / 2 câbles de conducteurs 0.2...1.5 mm² AWG24...AWG16 rigide sans embout de câble conformément à IEC 60947-1 / 1 câble de conducteur 0.2...0.75 mm² AWG24...AWG14 souple avec embout de câble conformément à IEC 60947-1 / 2 câbles de conducteurs 0.2...2.5 mm² AWG24...AWG18 souple avec embout de câble conformément à IEC 60947-1
• Couple de serrage : 0.35...0.4 N.m conformément à EN/IEC 60947-1
• Matière du boîtier : Plastique auto-extinguible
• Led d'état : 1 LED (vert) : Indicateur d'alimentation / 1 LED (jaune) : réseau de communication / 5 DELs (rouge) : Mode de fonctionnement / 1 LED (vert et jaune) : signal de réception
• Support de montage : Rail DIN symétrique 35 mm conformément à EN/IEC 60715 / Platine de montage
• Tension de tenue à fréquence de courte durée : 1.5 kV à 50 Hz conformément à EN/IEC 60947-5-1
• [uimp] tension assignée de tenue aux chocs : 4 kV
• Tenue aux ondes de choc : 1 kV (mode différentiel) conformément à IEC 61000-4-5 / 2 kV (mode commun) conformément à IEC 61000-4-5
• Largeur : 122 mm
• Hauteur : 90 mm
• Profondeur : 60 mm
• Masse du produit : 0.27 kg
• Marquage : CE
• Type de connexion intégrée : 1 liaison série isolée (2 x RJ45 en parallèle in modbus esclave ligne sérielle) ,Modbus esclave RTU asynchrone dans bande passante RS485 half duplex 1.2...115.2 kbauds 2 paires torsadées blindées
• Équipement de stockage de données : Carte SD
• Topologie : Appareils branchés en cascade ou par couplage
• Format des données : 7 ou 8 bits, 1 ou 2 bits d'arrêt
• Parité : Pair / Non / Impair
