Schneider electric embase rel st s10 16e 24vdc isolee

SCHABE7S16E2B1 - Schneider Electric

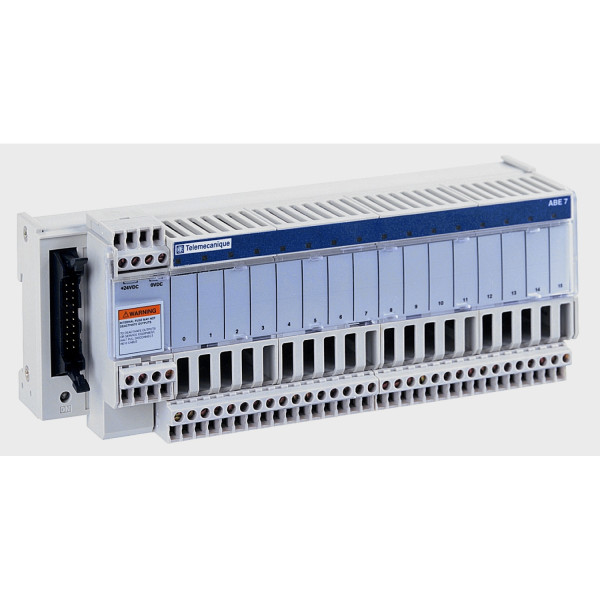

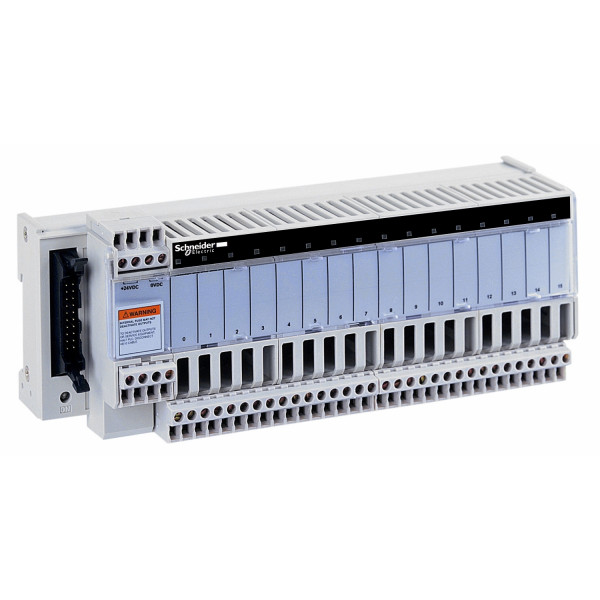

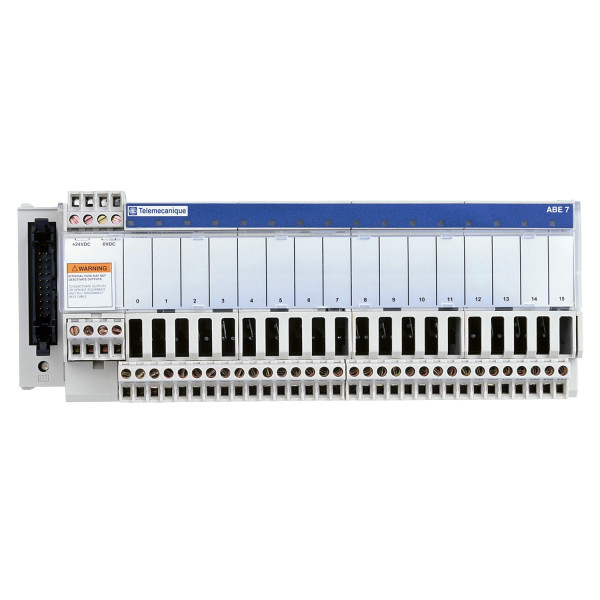

Schneider Electric Embase Rel St S10 16E 24Vdc Isolee zoom

Photo(s) non contractuelle(s)
537.55 € TTC
Marque : Schneider Electric
Référence : ABE7S16E2B1
EAN : 3389110546248
Minimum de commande : 1
>  Voir plus de détails
>  Fiche E-Catalogue
Médaille points de fidélité En achetant ce produit vous pouvez gagner jusqu'à 1075 point(s) de fidélité.

Quantité : - +
Ajouter au panier
Stock indisponible Non géré en stock
A commander chez notre fournisseur.

EXPÉDITION SOUS 8-13 JOURS
Délai estimatif donné par nos fournisseurs

Livraison gratuite

Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !

Informations supplémentaires :



Documentation

Documentation supplémentaire  Documentation
Documentation supplémentaire  Documentation
Documentation supplémentaire  Documentation



Descriptif

Caractéristiques principales :
  • Gamme de produits : Advantys Telefast ABE7
  • Type de produit ou de composant : Embase entrées relais statiques
  • [us] tension d'alimentation : 24 V DC (extrémité de l'automate) / 24 V DC (extrémité du capteur)
  • Nombre de canaux : 16
  • Nombre de bornes par voie : 2
  • Mode de raccordement : Bornes de type vis, capacité de serrage: 1 x 0,09 à 1 x 1,5 mm², section de câble: 0.09...1.5 mm² AWG 28...16 souple avec embout / Bornes de type vis, capacité de serrage: 1 x 0,14 à 1 x 2,5 mm², section de câble: 0.14...2.5 mm² AWG 26...12 rigide / Bornes de type vis, capacité de serrage: 1 x 0,14 à 1 x 2,5 mm², section de câble: 0.14...2.5 mm² AWG 26...14 souple sans embout / Bornes de type vis, capacité de serrage: 2 x 0,09 à 2 x 0,75 mm², section de câble: 0.09...0.75 mm² AWG 28...20 souple avec embout / Bornes de type vis, capacité de serrage: 2 x 0,2 à 2 x 2,5 mm², section de câble: 0.2...2.5 mm² AWG 24...14 rigide
Caractéristiques complémentaires :
  • Type de bornier : Amovible
  • Limites de la tension d'alimentation : 19...30 V DC (extrémité de l'automate) conformément à IEC 61131-2
  • Isolation plc/pièce service : Oui
  • Type de protection : Réglable par fusible externe, à fusion rapide typeà extrémité du capteur / Fusible interne de 1 A(5 x 20 mm), à fusion rapide typeà extrémité de l'automate
  • Mode de fixation : Par clips sur rail DIN symétrique 35 mm / Par vis sur plaque solide ac kit fixation
  • [ie] courant assigné d'emploi en dc : <= 0.012 A
  • Courant état 1 garanti : >= 2 mA (extrémité du capteur)
  • Tension état 1 garanti : >= 15 V (extrémité du capteur)
  • Courant commuté maximum : 15 mA (extrémité de l'automate)
  • Courant commuté minimum : 1 mA (extrémité de l'automate)
  • Temps de réponse : <= 0,05 ms de l'état 0 à l'état 1 / <= 0,4 ms de l'état 1 à 0
  • Fréquence de commutation : <= 1000 Hz cycle de charge: 50 %
  • [uimp] tension assignéede tenue aux chocs : 2.5 kV conformément à IEC 60947-1
  • [ui] tension assignée d'isolement : 2000 V
  • Catégorie d'installation : II conformément à IEC 60664-1
  • Couple de serrage : 0.6 N.m (avecplat Ø 3,5 mm
  • Masse du produit : 0.37 kg
Référence : SCHABE7S16E2B1 (Schneider-Electric)

Ancien produit : Telemecanique ABE7S16E2B1

Référence Schneider Electric ABE7S16E2B1 / SCHABE7S16E2B1



Caractéristiques techniques du produit :


Barrette unipolaire et multipolaire
Mode de pose Profilé chapeau 35 mm
Couleur Gris
Tension assignée (ue) 24 V
Nombre de pôles 16
Longueur 58 mm
Température d'utilisation 60 °C
Nombre de positions de serrage par pôle 2
Classe d'inflammabilité du matériau isolant selon ul 94 Autre
Largeur/dimension 206 mm
Hauteur en cas de type de montage le plus bas possible 70 mm
Plaque de fermeture requise Non
Finition raccordement électrique 1 Raccordement à vis
Finition raccordement électrique 2 Fiche
Transparent Non
Section de raccordement cable rigide 0,324 mm²
Matériau du corps isolant Thermoplastique
Position de raccordement Au-dessus
Courant assigné in 0,12 A
Finition antidéflagrante 'ex e' Non
Écart central entre les trous 10 mm
Sans halogène Non
