Disjoncteur différentiel idd40t schneider 1p+n – 16 a – courbe c – 4500 a/6 ka – 300 ma – type ac
SCHA9DA6616 - Schneider Electric
Référence : A9DA6616
EAN : 3606481382344
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 359 point(s) de fidélité.
|
En stock Il y a 3 produit(s) disponible(s) |
 |
Expédition sous 24-72h |
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Descriptif

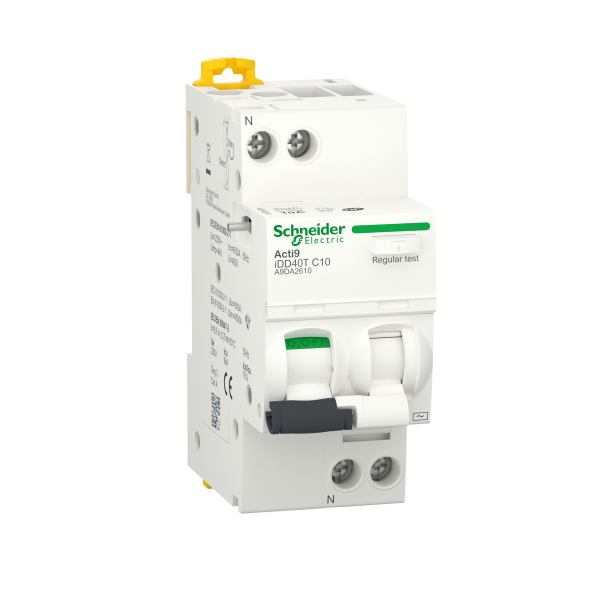

Disjoncteur Différentiel iDD40T Schneider
Ce disjoncteur différentiel Acti9 iDD40T, de la marque Schneider Electric, est un dispositif de protection essentiel utilisé dans le réseau de distribution électrique. Il assure d’une part la sécurité des utilisateurs et des appareils contre les courants de fuites et les différences de courant, et d’autre part la protection du circuit d’installation contre les courts-circuits et les surcharges électriques. Ce dispositif coupe et sectionne automatiquement le circuit en présence de l’un de ces défauts. Ce disjoncteur différentiel est doté d’un déclencheur de type AC, proposant une sensibilité différentielle de 300 mA avec une temporisation instantanée. Il est capable de couper le courant à une défaillance de 4500 A à 6 kA grâce à sa courbe de déclenchement de classe C.
Les + du produit :
- Idéal pour le circuit d’alimentation de 16 A
- Bornes compatibles avec les répartiteurs, les peignes et les jeux de barre
- Doté d’une signalisation de déclenchement et d’une indication ON/OFF
Caractéristiques générales :
- Marque : Schneider Electric
- Gamme : Acti9 iDDT40T
- Référence : SCHA9DA6616
- Côtes d'encombrement : 85 x 73 x 36 mm
- Poids : 210 g
- Description des pôles : 1 P+N
- Courbe de déclenchement : C
- Type de différentiel : AC
Caractéristiques du produit :
- Courant assigné d’emploi : 16A
- Tension assignée d'emploi : 230 VCA
- Fréquence : 50 Hz
- Sensibilité du différentiel : 300 mA
- Temporisation : instantanée
- Seuil de déclenchement : 5 à 10 x In
- Pouvoir de coupure :
- Icn : 4500 A
- Icu : 6 kA
- Pouvoir de fermeture Idm : 4500 A
- Couleur : blanc
- Indice de protection :
- IP20
- IP40 avec boîtier modulaire
- Température de fonctionnement : -5°C à +60°C
- Température de stockage : -40°C à +85°C
- Garantie : 18 mois
Caractéristiques techniques du produit :
| Disjoncteur différentiel | |
|---|---|
| Type de tension | Ac |
| Profondeur d'encastrement | 44,0 mm |
| Calibre/courant nominal assigné (in) | 16,0 A |
| Tension assignée (ue) | 230,0 V |
| Caractéristique de déclenchement (type/courbe) | C |
| Tension d'isolement assignée (ui) | 400,0 V |
| Sensibilité / courant de défaut nominal (iδn) | 0,3 mA |
| Type de courant différentiel | Ac |
| Tenue au courant de choc | 0,25 kA |
| Classe de limitation d'énergie (i²t) | 3,0 |
| Catégorie de surtension | 3,0 |
| Degré de pollution | 3,0 |
| Largeur en nombre de modules | 2,0 |
| Fréquence | 50 hz |
| Indice de protection (ip) | Ip20 |
| Nombre de pôles protégés | 1,0 |
| Pôle neutre sectionné simultanément | Oui |
| Pouvoir de coupure nominal selon iec 60947-2 (icu) | 6,0 kA |
| Adapté à une installation encastrée | Non |
| Section de raccordement cable rigide | 16,0 mm² |
| Section de raccordement cable rigide | 1 mm² |
| Section de raccordement cable souple | 10,0 mm² |
| Section de raccordement cable souple | 10 mm² |
| Avec dispositif de verrouillage | Oui |
| Température ambiante en fonctionnement | 60,0 °C |
| Température ambiante en fonctionnement | 60 °C |
| Nombre de pôles (total) | 2,0 |
| Tension assignée de tenue aux chocs (uimp) | 4,0 kV |
| Pouvoir de coupure nominal selon en 61009-1 (icn) | 4,5 kA |
| Charactéristique de déconnexion | Non retardé |
| Pouvoir de coupure assigné selon en 61009 | 4,5 kA |
| Immunisé contre déclenchements intempestifs | Non |
| Montage encastré | Non |
