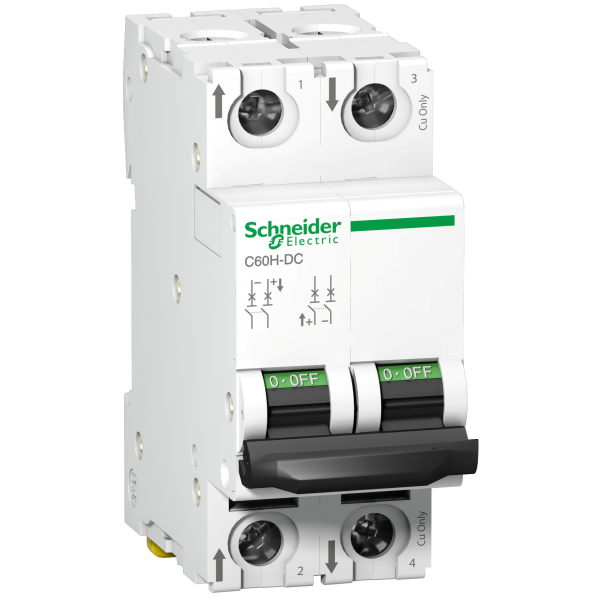

C60H-DC disjoncteur 500Vdc 32A 2P C
SCHA9N61535 - Schneider Electric
Photo(s) non contractuelle(s)
93.05 € TTC
Marque : Schneider Electric
Référence : A9N61535
EAN : 3606480424342
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : A9N61535
EAN : 3606480424342
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 186 point(s) de fidélité.
|
Non géré en stock A commander chez notre fournisseur. |
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Les clients qui ont acheté ce produit ont aussi acheté
|
|
|
|
Descriptif
Caractéristiques principales :
- Application du disjoncteur : Distribution
- Gamme de produits : C60
- Type de produit ou de composant : Disjoncteur
- Nom abrégé d'appareil : C60H-DC
- Description des pôles : 2P
- Nombre de pôles protégés : 1
- In courant assigné d'emploi : 32 A à 25 °C
- Type de réseau : DC
- Technologie de déclencheur : Thermique-magnétique
- Courbe de déclenchement : C
- Pouvoir de coupure : 10 kA Icu conformément à EN 60947-2 - 440 V DC / 10 kA Icu conformément à IEC 60947-2 - 440 V DC / 6 kA Icu conformément à EN 60947-2 - 500 V DC / 6 kA Icu conformément à IEC 60947-2 - 500 V DC / 20 kA Icu conformément à GB 14048.2 - 220 V DC / 20 kA Icu conformément à IEC 60947-2 - 220 V DC / 20 kA Icu conformément à GB 14048.2 - 250 V DC / 20 kA Icu conformément à IEC 60947-2 - 250 V DC
- Catégorie d'emploi : A conformément à EN 60947-2 / A conformément à IEC 60947-2
- Aptitude au sectionnement : Oui conformément à EN 60947-2 / Oui conformément à IEC 60947-2
- Fréquence du réseau : -
- [ue] tension assignée d'emploi : 500 V DC
- Limite de déclenchement magnétique : 7...10 x In
- [ics] pouvoir assigné de coupure de service en court-circuit : 15 kA 0,75 x Icu conformément à EN 60947-2 - 220 V DC / 15 kA 0,75 x Icu conformément à IEC 60947-2 - 220 V DC / 15 kA 0,75 x Icu conformément à EN 60947-2 - 250 V DC / 15 kA 0,75 x Icu conformément à IEC 60947-2 - 250 V DC / 4.5 kA 0,75 x Icu conformément à EN 60947-2 - 500 V DC / 4.5 kA 0,75 x Icu conformément à IEC 60947-2 - 500 V DC / 7.5 kA 0,75 x Icu conformément à EN 60947-2 - 440 V DC / 7.5 kA 0,75 x Icu conformément à IEC 60947-2 - 440 V DC
- [ui] tension assignée d'isolement : 500 V DC conformément à IEC 60947-2 / 500 V DC conformément à EN 60947-2
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN 60947-2 / 6 kV conformément à IEC 60947-2
- Coupure pleinement apparente : Oui
- Type de commande : Par maneton
- Signalisation locale : Indication ACTIVÉ/DÉSACTIVÉ
- Mode d'installation : Fixe
- Support de montage : Rail DIN symétrique 35 mm
- Compatibilité du bloc de distribution du peigne de jeu de barres : Standard haut ou bas
- Pas de 9 mm : 4
- Hauteur : 81 mm
- Largeur : 36 mm
- Profondeur : 73 mm
- Masse du produit : 0.256 kg
- Couleur : Blanc
- Durée de vie mécanique : 20000 cycle
- Durée de vie électrique : 6000 cycle - 500 V DC / 3000 cycle - 500 V DC
- Prévision de verrouillage : Cadenassable
- Description des verrouillages optionnels : En position O
- Mode de raccordement : Bornes type tunnel, haut ou bas pour 1 souple fil(s) 25 mm² max / Bornes type tunnel, haut ou bas pour 1 rigide fil(s) 35 mm² max
- Couple de serrage : 2.5 N.m haut ou bas circuit de puissance
- Protection fuite à la terre : Sans
- Compatibilité produit : Accessoires C60 / Auxiliaire C60
Référence Schneider Electric A9N61535 / SCHA9N61535
Caractéristiques techniques du produit :
| Disjoncteur | |
|---|---|
| Type de tension | Dc |
| Profondeur d'encastrement | 44,0 mm |
| Calibre/courant nominal assigné (in) | 32,0 A |
| Tension assignée (ue) | 440,0 V |
| Caractéristique de déclenchement (type/courbe) | C |
| Tension d'isolement assignée (ui) | 500,0 V |
| Catégorie de surtension | 4,0 |
| Degré de pollution | 3,0 |
| Largeur en nombre de modules | 4,0 |
| Indice de protection (ip) | Ip20 |
| Nombre de pôles protégés | 1,0 |
| Pôle neutre sectionné simultanément | Non |
| Adapté à une installation encastrée | Non |
| Température ambiante en fonctionnement | 25,0 °C |
| Température ambiante en fonctionnement | 25 °C |
| Produits auxiliaires associables | Oui |
| Nombre de pôles (total) | 2,0 |
| Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) | 20,0 kA |
| Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) | 10,0 kA |
| Tension assignée de tenue aux chocs (uimp) | 6,0 kV |
| Classe de limitation d'énergie (i²t) | 0,0 |
