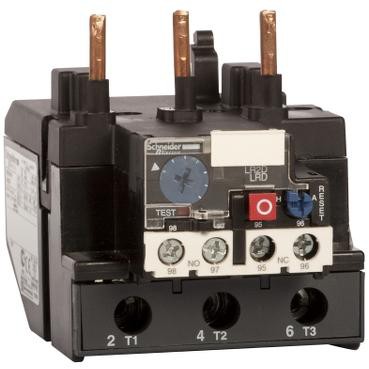

Rel. non diff. 30 a 38a cosses fermees
SCHLR3D356 - Schneider Electric
Photo(s) non contractuelle(s)
N/C
Marque : Schneider Electric
Référence : LR3D356
EAN : 3389110378481
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : LR3D356
EAN : 3389110378481
Minimum de commande : 1
> Fiche E-Catalogue
|
Prix sur consultation |
Descriptif
Caractéristiques principales :
Gamme : TeSys
Nom du produit : TeSys LRD
Fonction produit : Non différentiel à bilames
Nom abrégé de l'appareil : LR3D
Utilisation du relais : Protection moteur
Accessoires associés : LC1D32LC1D38
Type de réseau : CACC
Zone de réglage de protection thermique : 30…38 A
[ui] tension assignée d'isolement : 600 V circuit de puissance se conformer à CSA600 V circuit de puissance se conformer à UL690 V circuit de puissance se conformer à IEC 60947-4-1
Caractéristiques complémentaires :
Fréquence du réseau : 0 à 400 Hz
Support de montage : Platine avec accessoires spécifiquesRail avec accessoires spécifiquesSous le contacteur
Seuil de déclenchement : 1,14 +/- 0,06 Ir se conformer à IEC 60947-4-1
[ith] courant thermique conventionnel : 5 A pour circuit de signalisation
Courant admissible : 1.5 A à 240 V AC-15 pour circuit de signalisation0.1 A à 250 V DC-13 pour circuit de signalisation
[ue] tension assignée d'emploi : 690 V CA 0 à 400 Hz
[uimp] tension assignée de tenue aux chocs : 6 kV
Sensibilité à une perte de phase : Courant de déclenchement 130 % d'Ir sur deux phases, le dernier au niveau 0
Type de commande : Rouge bouton-poussoir STOPBleu bouton-poussoir pour raz mode
Compensation en température : -20…60 °C
Pas de raccordement : 17,5 mm
Mode de raccordement : Télécommande : borniers à vis-étrier 2 câble(s) 1…2,5 mm² - rigidité du câble: souple - sans extrémité de câbleTélécommande : borniers à vis-étrier 2 câble(s) 1…2,5 mm² - rigidité du câble: souple - avec extrémité de câbleTélécommande : borniers à vis-étrier 2 câble(s) 1…2,5 mm² - rigidité du câble: rigide - sans extrémité de câbleCircuit de puissance : bornes à anneau
Couple de serrage : Télécommande : 1.7 N.m - sur borniers à vis-étrierCircuit de puissance : 2.3 N.m - sur bornes à anneau vis : M4
Largeur : 45 mm
Profondeur : 70 mm
Poids : 0.124 kg
Gamme : TeSys
Nom du produit : TeSys LRD
Fonction produit : Non différentiel à bilames
Nom abrégé de l'appareil : LR3D
Utilisation du relais : Protection moteur
Accessoires associés : LC1D32LC1D38
Type de réseau : CACC
Zone de réglage de protection thermique : 30…38 A
[ui] tension assignée d'isolement : 600 V circuit de puissance se conformer à CSA600 V circuit de puissance se conformer à UL690 V circuit de puissance se conformer à IEC 60947-4-1
Caractéristiques complémentaires :
Fréquence du réseau : 0 à 400 Hz
Support de montage : Platine avec accessoires spécifiquesRail avec accessoires spécifiquesSous le contacteur
Seuil de déclenchement : 1,14 +/- 0,06 Ir se conformer à IEC 60947-4-1
[ith] courant thermique conventionnel : 5 A pour circuit de signalisation
Courant admissible : 1.5 A à 240 V AC-15 pour circuit de signalisation0.1 A à 250 V DC-13 pour circuit de signalisation
[ue] tension assignée d'emploi : 690 V CA 0 à 400 Hz
[uimp] tension assignée de tenue aux chocs : 6 kV
Sensibilité à une perte de phase : Courant de déclenchement 130 % d'Ir sur deux phases, le dernier au niveau 0
Type de commande : Rouge bouton-poussoir STOPBleu bouton-poussoir pour raz mode
Compensation en température : -20…60 °C
Pas de raccordement : 17,5 mm
Mode de raccordement : Télécommande : borniers à vis-étrier 2 câble(s) 1…2,5 mm² - rigidité du câble: souple - sans extrémité de câbleTélécommande : borniers à vis-étrier 2 câble(s) 1…2,5 mm² - rigidité du câble: souple - avec extrémité de câbleTélécommande : borniers à vis-étrier 2 câble(s) 1…2,5 mm² - rigidité du câble: rigide - sans extrémité de câbleCircuit de puissance : bornes à anneau
Couple de serrage : Télécommande : 1.7 N.m - sur borniers à vis-étrierCircuit de puissance : 2.3 N.m - sur bornes à anneau vis : M4
Largeur : 45 mm
Profondeur : 70 mm
Poids : 0.124 kg
Référence Schneider Electric LR3D356 / SCHLR3D356
Caractéristiques techniques du produit :
| Relais thermique de protection contre les surcharges | |
|---|---|
| Mode de pose | Montage direct/montage séparé |
| Nombre de contacts auxiliaires à fermeture | 1 |
| Nombre de contacts auxiliaires à ouverture | 1 |
| Classe de déclenchement | Classe 10 a |
| Type de raccordement du circuit principal | Autre |
| Tension de fonctionnement nominale max. ue | 690 V |
| Plage de courant ajustable | 38 A |
| Plage de courant ajustable | 30 A |
