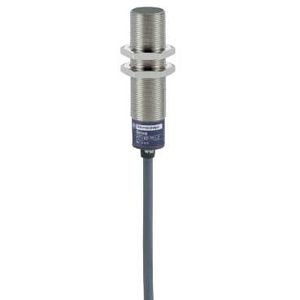

DETECTEUR CAPACITIF CYLINDRIQ M18 12 24V DC PNP NO NC 4FILS NOYABLE CABLE 2M
Ce produit est abandonné, nous vous proposons un article équivalent : SCHXT1M18PB372
Non disponible - Produit abandonné
Description
Caractéristiques principales :- Gamme de produits : OsiSense XT
- Type de détecteur : Détecteur de proximité capacitif
- Application spécifique du produit : Détection des matériaux isolés ou conducteurs
- Nom du détecteur : XT1
- Forme du capteur : Cylindrique M18
- Dimension : 70 mm
- Type de carter : Fixe
- Capacité de montage du détecteur : Encastrable
- Matière : Métal
- Matière du coffret : Laiton plaqué nickel
- Type de signal de sortie : Numérique
- Mode de raccordement : À 4 fils
- Portée nominale : 5 mm
- Sortie tor : 1 ''O'' + 1 ''F''
- Type de circuit de sortie : DC
- Type de sortie tor : PNP
- Raccordement électrique : Câble
- Longueur du câble : 2 m
- [us] tension d'alimentation : 24 V DC avec protection inversion de polarité
- Retard réponse : <= 5 ms
- Degré de protection ip : IP67 conformément à IEC 60947-5-2 / IP67 conformément à IEC 60529
- Filetage iso : M18 x 1
- Face de détection : Frontal
- [sa] portée de travail : 0...3.6 mm
- Zone de réglage : 1...8 mm
- Parcours différentiel : < 0,2 x Sr
- Précision de répétition : < 0,1 x Sr
- Matière de l'isolant du fil : PVC
- Led d'état : 1 LED (jaune) pour indication état sortie
- Limites de la tension d'alimentation : 12...30 V DC
- Courant résiduel : < 0.1 mA (état ouvert)
- Type de protection : Short-circuit protection
- Fréquence de commutation : <= 200 Hz
- Tension de déchet : <= 2 V (fermé)
- Consommation électrique : < 15 mA
- Retard à la disponibilité : <= 30 ms
- Retard récupération : <= 5 ms
- Courant commuté maximum : 200 mA
- Marquage : CE
- Réglage : Sensibilité par potentiomètre
- Longueur du filetage : 55 mm
- Longueur : 70 mm
- Masse du produit : 0.15 kg
Ancien produit : Telemecanique XT118B1PCL2
Caractéristiques techniques
| Type de tension | Ac/dc |
| Possibilité de mise en cascade | Non |
| Matériau du boîtier/corps | Métal |
| Adapté aux fonctions de sécurité | Non |
| Revêtement du boîtier | Nickelé |
| Avec affichage du statut | Non |
| Fréquence de commutation | 200 Hz |
| Distance de commutation | 5 mm |
| Nombre de sorties de semiconducteur avec fonction de signalisation | 2 |
| Nombre de sorties de semiconducteur protégées | 2 |
| Finition de l'interface pour communication orientée sur la sécurité | Sans |
| Finition du raccordement électrique | Câble radial |
| Finition de la sortie de commutation | Pnp/pnp |
| Finition de la fonction de commutation | Autre |
| Tension d'alimentation de courant nominal us cc | 24 V |
| Tension d'alimentation de courant nominal us cc | 24 V |
| Catégorie de protection contre les explosions pour le gaz | Sans |
| Catégorie de protection contre les explosions pour la poussière | Sans |
| Type de construction du boîtier | Cylindre, filetage |
| Courant de sortie max. au niveau de la sortie protégée | 200 mA |
| Conditions de montage mécaniques du capteur | Plan |
| Avec fonction de surveillance des appareils disposés en aval | Non |
| Tension d’alimentation | 24 V |
| Tension d’alimentation | 24 V |
| Catégorie selon en 954-1 | 1 |
| Type d'actionnement | Cible métallique |
| Type d'interface | Sans |
| Résistant à l'épreuve de la pression | Non |
| Diamètre du capteur | 18 mm |
| Longueur du capteur | 70 mm |
| Niveau de performance selon en iso 13849-1 | Sans |
| Sil conformément à iec 61508 | Sans |
| Nombre de sorties retardées avec fonction de signalisation | 0 |
| Nombre de sorties retardées protégées | 0 |
| Tension d'alimentation de courant nominal us à ca 50 hz | 24 V |
| Tension d'alimentation de courant nominal us à ca 50 hz | 240 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 240 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 240 V |
