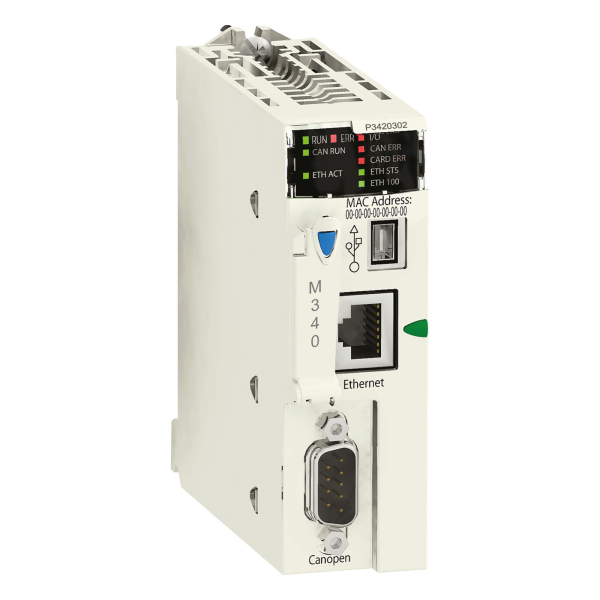

Schneider electric cpu340-20 ethernet canope
2980.37 € TTC
Marque : Schneider Electric
Référence : BMXP3420302
EAN : 3595864024455
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : BMXP3420302
EAN : 3595864024455
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 5960 point(s) de fidélité.
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 102-107 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Informations supplémentaires :
Documentation
Documentation
Documentation
Documentation
Documentation
Documentation
Documentation
Descriptif
Caractéristiques principales :
- Gamme de produits : Plateforme d'automatisme Modicon M340
- Type de produit ou de composant : Module processeur
- Concept : CANopen / Transparent Ready
- Nombre de racks : <= 4
- Nombre d'emplacement : 11
- Capacité de gestion des e/s tor : 1024E/S configuration multi-rack / 704 E/S configuration rack individuel
- Capacité du processeur e/s analogique : 256 E/S configuration multi-rack / 66 E/S configuration rack individuel
- Nombre de voies spécifiques application : 36
- Canaux de contrôle : Boucles programmables
- Contrôle du mouvement : Axe indépendant CANopen
- Type de connexion intégrée : Port USB 12 Mbit/s / Bus maître CANopen SUB-D 9 20 kbit/s...1 Mbit/s 2 paires torsadées blindées / Ethernet TCP/IP RJ45 10/100 Mbit/s 1 paire torsadée
- Processeur du module de communication : 2 module de communication Ethernet / 4 AS-Interface module
- Service communication : Gestion de la bande passante, Ethernet TCP/IP / Éditeur de données, Ethernet TCP/IP / Messagerie Modbus TCP, Ethernet TCP/IP / Visualiseur de rack, Ethernet TCP/IP / Administrateur de réseau SNMP, Ethernet TCP/IP / Gestion du réseau (NMT) CANopen / Objet Données Processeur (PDO) CANopen / Objet des données de prise en charge (SDO) CANopen / Fonctions spéciales (SYNC, URG, TEMPS) CANopen
- Port ethernet : 10BASE-T/100BASE-TX
- Vitesse de transmission : 1 Mbit/s 0...20 m 0...0.6 m / 125 kbit/s 0...500 m 0...10 m / 20 kbit/s 0...2500 m 0...300 m / 250 kbit/s 0...250 m 0...10 m / 50 kbit/s 0...1000 m 0...120 m / 500 kbit/s 0...100 m 0...10 m / 800 kbit/s 0...40 m 0...6 m
- Type de bus : CANopen M20 DS 301 V4.02 appareils branchés en cascade ou par couplage CSMA/CA / CANopen M20 DS 303-2 appareils branchés en cascade ou par couplage CSMA/CA / CANopen M20 DS 405 appareils branchés en cascade ou par couplage CSMA/CA
- Nombre d'esclaves : 0...63 CANopen
- Nombre de périphériques par segment : 0...16 0...205 m CANopen / 0...32 0...185 m CANopen / 0...64 0...160 m CANopen
- Type de mémoire : Carte mémoire fournie (BMXRMS008MP) pour activation d'un serveur Web standard, classe B10 / Carte mémoire fournie (BMXRMS008MP) pour sauvegarde des programmes, constantes, symboles et données / 4096 ko RAM interne / 256 kB RAM interne pour données / 3584 kB RAM interne pour symboles et constantes de programme
- Taille maxi zones articles : 256 kB données internes non localisées / 32634 %Mi bits interneslocalisés
- Taille prédéfinie de zone d'article : 1024 %MWi mots internes données internes localisées / 256 %KWi mots constants données internes localisées / 512 %Mi bits interneslocalisés
- Structure d'application : 1 tâche maîtresse cyclique/périodique / 1 tâche fixe périodique / 64 tâches événementielles / Pas de tâche auxiliaire
- Temps d'exécution par instruction : 0.12 µs Booléen / 0.17 µs mots à double longueur / 0.25 µs mots à simple longueur / 1.16 µs virgules flottantes
- Nombre d'instructions par ms : 6,4 Kinst/ms 65 % booléens et 35 % à virgule fixe / 8,1 Kinst/ms 100 % booléens
- Système aérien : 0.13 ms tâche fixe / 0.7 ms tâche maître
- Consommation électrique : 135 mA 24 V DC
- Alimentation : Alimentation interne par le rack
- Marquage : CE
- Led d'état : 1 LED vert activité sur réseau Ethernet (ETH ACT) / 1 LED vert machine intégrée/bus d'installation opérationnel (CAN RUN) / 1 LED vert processeur en marche (RUN) / 1 LED vert état de réseau Ethernet (ETH STS) / 1 LED rouge vitesse des données (ETH 100) / 1 LED rouge erreur de module E/S (E/S) / 1 LED rouge défaut machine intégrée/bus d'installation (CAN ERR) / 1 LED rouge défaut carte mémoire (CARD ERR) / 1 LED rouge défaut processeur ou système (ERR) / 1 LED jaune activité sur Modbus (SER COM)
- Masse du produit : 0.215 kg
Référence Schneider Electric BMXP3420302 / SCHBMXP3420302
Caractéristiques techniques du produit :
Unité de base | |
---|---|
Modèle | Modulaire |
Hauteur | 100,0 mm |
Profondeur | 160,0 mm |
Avec affichage | Non |
Adapté aux fonctions de sécurité | Oui |
Nombre d’entrées numériques | 1024,0 |
Nombre de sorties numériques | 1024,0 |
Nombre d’entrées analogiques | 256,0 |
Nombre de sorties analogiques | 256,0 |
Type de tension d’alimentation | Dc |
Type de mémoire | Nvram |
Taille de mémoire | 4096,0 Ko |
Temps de traitement (1 k, service binaire) | 12,0 ms |
Protocole pris en charge pour lon | Non |
Nombre d'interfaces matérielles industrial ethernet | 2,0 |
Nombre d'interfaces matérielles usb | 1,0 |
Nombre d'autres interfaces matérielles | 4,0 |
Avec interface optique | Non |
Extension de mémoire de programme possible | Oui |
Protocole pris en charge pour tcp/ip | Oui |
Protocole pris en charge pour asi | Oui |
Protocole pris en charge pour profibus | Non |
Protocole pris en charge pour can | Oui |
Protocole pris en charge pour interbus | Non |
Supporte le protocole knx | Non |
Supporte protocole modbus | Oui |
Protocole pris en charge pour data-highway | Non |
Supporte le protocole devicenet | Non |
Protocole pris en charge pour suconet | Non |
Protocole pris en charge pour autres systèmes de bus | Non |
Capacité de redondance | Non |
Montage possible sur barres profilées | Oui |
Catégorie de protection contre les explosions pour le gaz | Sans |
Catégorie de protection contre les explosions pour la poussière | Sans |
Composants système | Non |
Matériel associé (ex ia) | Non |
Matériel associé (ex ib) | Non |
Protocole pris en charge pour sercos | Non |
Protocole pris en charge pour interbus-safety | Non |
Catégorie selon en 954-1 | 1 |
Encastrement frontal possible | Oui |
Montage sur rack possible | Oui |
Montage mural/direct possible | Oui |
Standard radio bluetooth | Non |
Standard radio wlan 802.11 | Non |
Maître io-link | Non |
Niveau de performance selon en iso 13849-1 | Sans |
Protocole pris en charge pour as-interface safety at work | Non |
Protocole pris en charge pour devicenet safety | Non |
Protocole pris en charge pour ethernet/ip | Oui |
Protocole pris en charge pour foundation fieldbus | Non |
Protocole pris en charge pour profinet cba | Non |
Protocole pris en charge pour profinet io | Non |
Protocole pris en charge pour profisafe | Non |
Protocole pris en charge pour safetybus p | Non |
Standard radio gprs | Non |
Standard radio gsm | Non |
Standard radio umts | Non |
Sil conformément à iec 61508 | Sans |
Nombre d'interfaces matérielles en série rs-232 | 1,0 |
Nombre d'interfaces matérielles en série rs-422 | 0,0 |
Nombre d'interfaces matérielles en série rs-485 | 1,0 |
Nombre d'interfaces matérielles parallèles | 0,0 |
Nombre d'interfaces matérielles profinet | 0,0 |
Nombre d'interfaces matérielles wireless | 0,0 |
Nombre de sorties de relais | 0,0 |
Nombre max. de minuteries | 0,0 |
Largeur | 35,0 mm |
Tension d'alimentation cc | 24,0 V |
Lte | Non |
