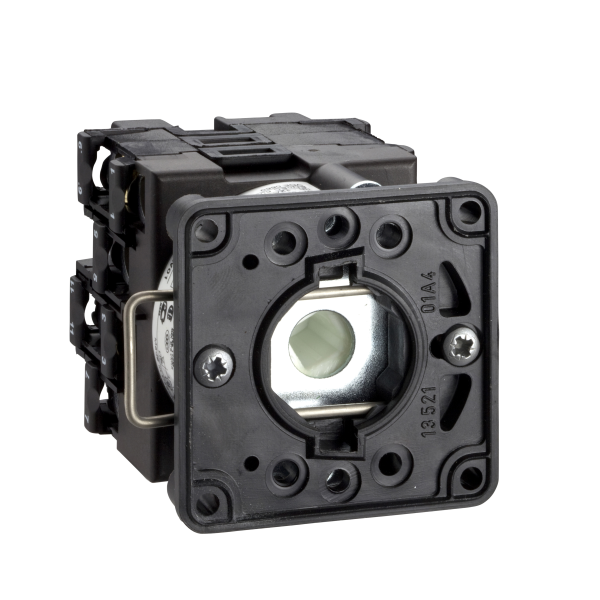

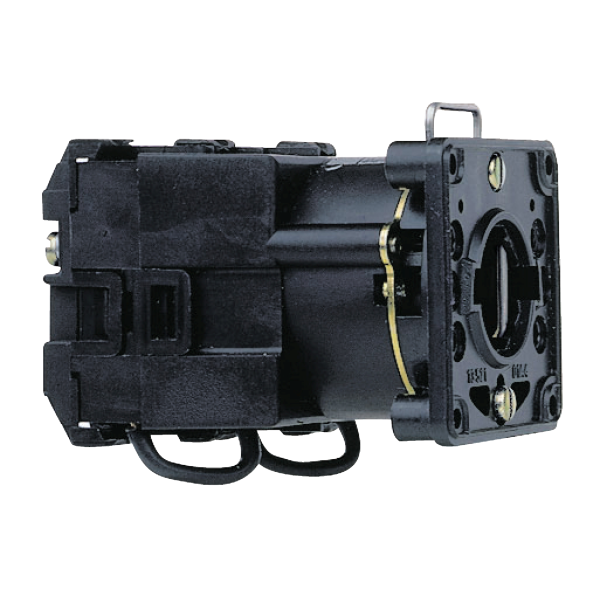

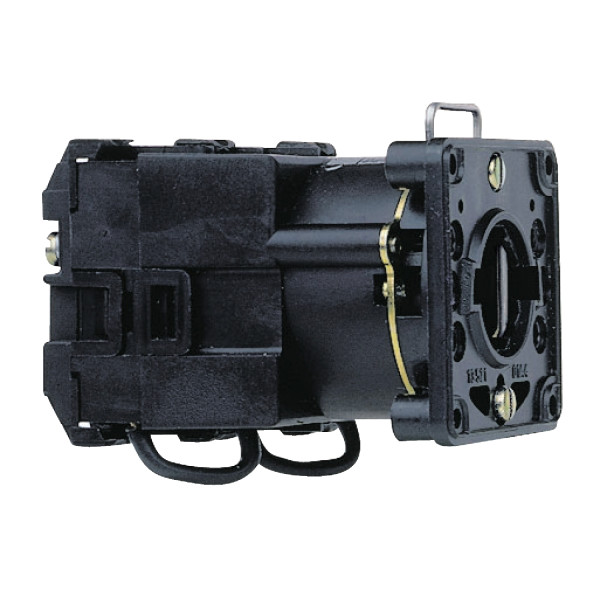

Corps pour interrupteur de couplage - 1 pôle - 45° - 20 a - fixation Ø22 mm

Description

Caractéristiques principales :

Gamme de produits : Harmony K
Fonction produit : Corps de commutateur à came
Nom de composant : K2
[ith] courant thermique conventionnel : 20 A
Composition du sous-ensemble : Blocs de contact + plaque de fixation
Fonction du commutateur : Interrupteur de mise en parallèle
Position 0 : Avec position Off
Description des pôles : 1P
Positions angulaires : Droite : 0° - 45° - 90° - 135°
Montage du produit : Montage avant
Mode de fixation : Trou Ø 22 mm
Matériau de la collerette : Plastique

Caractéristiques complémentaires :

Nombre de charges : 3
Angle de commutation : 45 °
[ui] tension assignée d'isolement : 690 V niveau de pollution 3 se conformer à IEC 60947-1
[ithe] courant thermique d'emploi sous enveloppe : 16 A
Puissance assignée d'emploi en w : 4000 W AC-3 / 690 V 3 phases se conformer à IEC 947-314000 W AC-21 / 400 V 3 phases se conformer à IEC 947-34000 W AC-3 / 500 V 3 phases se conformer à IEC 947-32200 W AC-3 / 230 V 3 phases se conformer à IEC 947-35500 W AC-23A / 400 V 3 phases se conformer à IEC 947-35500 W AC-23A / 690 V 3 phases se conformer à IEC 947-34000 W AC-23A / 230 V 3 phases se conformer à IEC 947-38000 W AC-21 / 230 V 3 phases se conformer à IEC 947-34000 W AC-3 / 400 V 3 phases se conformer à IEC 947-317000 W AC-21 / 500 - 660 V 3 phases se conformer à IEC 947-32200 W AC-3 / 400 V monophasé se conformer à IEC 947-35500 W AC-23A / 500 V 3 phases se conformer à IEC 947-31300 W AC-3 / 230 V monophasé se conformer à IEC 947-3
[ie] courant assigné d'emploi en ca : 2 A à 500 V AC-15 se conformer à IEC 947-5-13 A à 400 V AC-15 se conformer à IEC 947-5-14 A à 230 V AC-15 se conformer à IEC 947-5-18 A à 400 V AC-3 3 phases se conformer à IEC 947-310,8 A à 400 V AC-23A 3 phases se conformer à IEC 947-314,6 A à 230 V AC-23A 3 phases se conformer à IEC 947-34,7 A à 690 V AC-3 3 phases se conformer à IEC 947-36,4 A à 690 V AC-23A 3 phases se conformer à IEC 947-36,5 A à 500 V AC-3 3 phases se conformer à IEC 947-38,3 A à 230 V AC-3 3 phases se conformer à IEC 947-38,9 A à 500 V AC-23A 3 phases se conformer à IEC 947-3
Durée de vie électrique : 200000 cycle AC-23200000 cycle AC-3600000 cycle AC-15600000 cycle AC-21
Vitesse de commande : 2.5 cyc/mn AC-212.5 cyc/mn AC-232.5 cyc/mn AC-38.333 cyc/mn AC-15
Courant de court-circuit : 10000 A
Protection contre les courts-circuits : 20 A par cartouche fusible, type gG
[uimp] tension assignée de tenue aux chocs : 4 kV en mode isolation6 kV se conformer à IEC 947-1
Fonctionnement des contacts : À action dépendante
Ouverture positive : Avec
Raccordement électrique : Borniers à vis-étrier captives souple, 2 x 1,5 mm²Borniers à vis-étrier captives rigide, 1 x 2,5mm²
Durée de vie mécanique : 1000000 cycle
Poids : 0.105 kg
