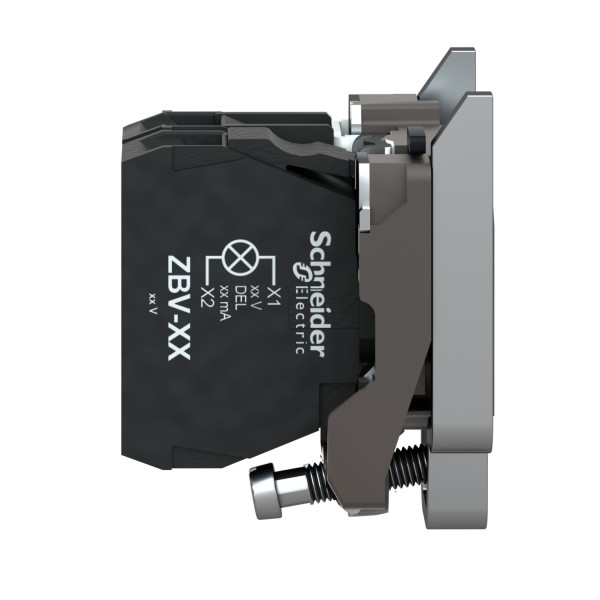

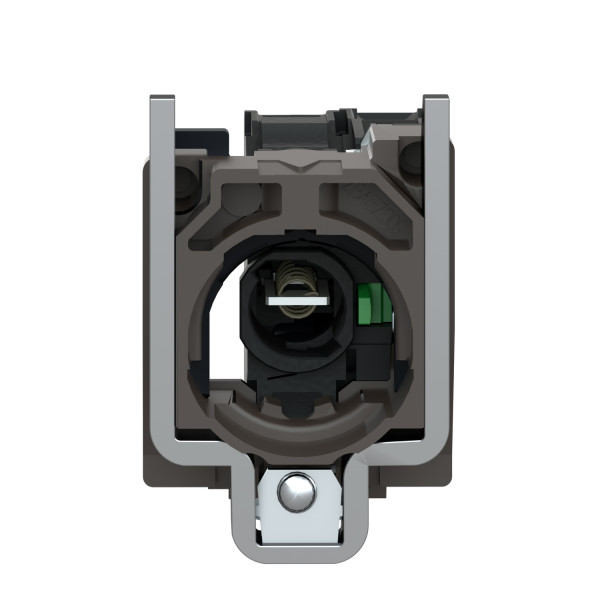

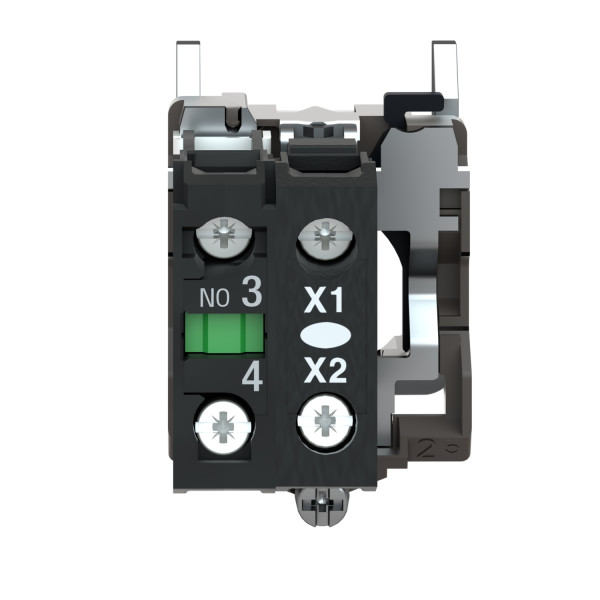

Harmony corps de bouton lumineux - ø22 - douille ba9s 1f
13.72 € TTC
Marque : Schneider Electric
Référence : ZB4BW061
EAN : 3389110891126
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : ZB4BW061
EAN : 3389110891126
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 27 point(s) de fidélité.
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 8-13 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Descriptif
Caractéristiques principales :
Ancien produit : Telemecanique ZB4BW061
- Gamme de produits : Harmony XB4
- Type de produit ou de composant : Assemblage corps/contact complet et bloc lumineux
- Nom abrégé d'appareil : ZB4
- Matière de l'embase de fixation : Zamak
- Vente par quantité indivisible : 1
- Description des contacts : 1 "F"
- Fonctionnement des contacts : À action dépendante
- Mode de raccordement : Borniers à vis-étrier : <= 2 x 1,5mm² avec embout conformément à EN 60947-1 / Borniers à vis-étrier : >= 1 x 0,22 mm² sans embout conformément à EN 60947-1
- Source lumineuse : Lampes non incluse
- Culot de lampe : BA 9s
- Alimentation du bloc lumineux : Direct / <= 2.4 W
- [us] tension d'alimentation : <= 250 V
- Largeur hors tout cao : 30 mm
- Hauteur hors tout cao : 47 mm
- Profondeur hors tout cao : 37 mm
- Description des bornes iso n°1 : (13-14)NO
- Masse du produit : 0.063 kg
- Utilisation des contacts : Standard
- Ouverture positive : Sans ouverture positive
- Course d'actionnement : 2.6 mm (état électrique modifié par ''F'') / 4.3 mm (course totale)
- Force d'actionnement : 2.3 N (état électrique modifié par ''F'')
- Couple de fonctionnement : 0.05 N.m (état électrique modifié par ''F'')
- Durée de vie mécanique : 5000000 cycle
- Couple de serrage : 0.8...1.2 N.m conformément à EN 60947-1
- Forme de la tête de vis : Transversal cruciforme Philips n° 1 / Transversal pozidriv N°1 / Perforé plat Ø 4 mm / Perforé plat Ø 5,5 mm
- Matériau des contacts : Alliage d'argent (Ag/Ni)
- Protection contre les courts-circuits : 10 A cartouche fusible type gG conformément à EN/IEC 60947-5-1
- [ith] courant thermique conventionnel : 10 A conformément à EN/IEC 60947-5-1
- [ui] tension assignée d'isolement : 600 V (niveau de pollution: 3) conformément à EN 60947-1
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN 60947-1
- [ie] courant assigné d'emploi : 0,125 à 240 V, AC-15, A600 conformément à EN/IEC 60947-5-1 / 0,25 à 120 V, AC-15, A600 conformément à EN/IEC 60947-5-1 / 0.1 A à 600 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 0.27 A à 250 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 0.55 A à 125 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 1.2 A à 600 V, AC-15, A600 conformément à EN/IEC 60947-5-1
- Durée de vie électrique : 1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, AC-15, 0,125 à 120 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, DC-13, 0.2 A à 110 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, DC-13, 0.5 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C
- Fiabilité électrique iec 60947-5-4 : ' < 10exp(-6) à 5 V, 1 mA dans environnement sain conformément à EN/IEC 60947-5-4 / ' < 10exp(-8) à 17 V, 5 mA dans environnement sain conformément à EN/IEC 60947-5-4
- Type de signalisation : Fixe
Ancien produit : Telemecanique ZB4BW061
Référence Schneider Electric ZB4BW061 / SCHZB4BW061
Caractéristiques techniques du produit :
Douille de lampe pour appareils de commande et de signalisation | |
---|---|
Douille | Ba9s |
Transfo intégré | Non |
Avec résistance série intégrée | Non |
Avec diode intégrée | Non |
Couleur de la source lumineuse | Autre |
Source lumineuse | Lampe à incandescence |
Type de fixation | Fixation frontale |
Source lumineuse fournie | Non |
Type de raccordement du circuit auxiliaire | Raccordement à vis |
Type de tension d'actionnement | Ac |
Tension de fonctionnement nominale ue à ca 50 hz | 0 V |
Tension de fonctionnement nominale ue à ca 50 hz | 250 V |
Tension de fonctionnement nominale ue à ca 60 hz | 250 V |
Tension de fonctionnement nominale ue à ca 60 hz | 0 V |
