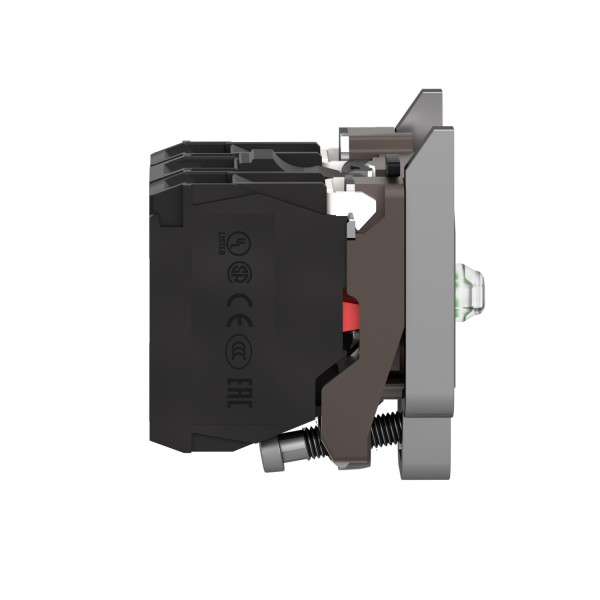

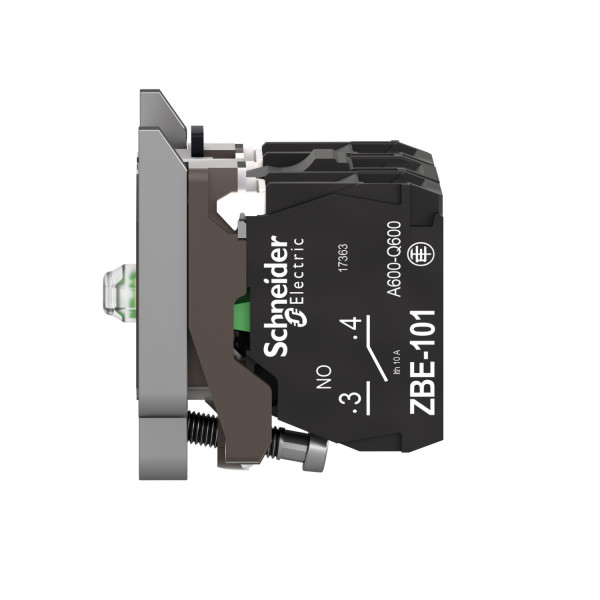

Harmony corps de bouton lumineux - Ø22 - blanc LED intégrée 1O+1F
Harmony corps de bouton lumineux - Ø22 - blanc LED intégrée 1O+1F
Harmony corps de bouton lumineux - Ø22 - blanc LED intégrée 1O+1F
Harmony corps de bouton lumineux - Ø22 - blanc LED intégrée 1O+1F

Photo(s) non contractuelle(s)

Harmony corps de bouton lumineux - Ø22 - blanc LED intégrée 1O+1F

39.16 € HT 46.99 € TTC

Marque Schneider Electric

Référence ZB4BW0M15

EAN 3389110893533

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 8-13 jours Délai estimatif

Description

Caractéristiques principales :
  • Gamme de produits : Harmony XB4
  • Type de produit ou de composant : Assemblage corps/contact complet et bloc lumineux
  • Nom abrégé d'appareil : ZB4
  • Matière de l'embase de fixation : Zamak
  • Vente par quantité indivisible : 1
  • Description des contacts : 1 ''O'' + 1 ''F''
  • Fonctionnement des contacts : À action dépendante
  • Mode de raccordement : Borniers à vis-étrier : <= 2 x 1,5mm² avec embout conformément à EN 60947-1 / Borniers à vis-étrier : >= 1 x 0,22 mm² sans embout conformément à EN 60947-1
  • Source lumineuse : LED protégée
  • Culot de lampe : DEL integral
  • Alimentation du bloc lumineux : Direct
  • Couleur de la source lumineuse : Blanc
  • [us] tension d'alimentation : 230...240 V AC, 50/60 Hz
Caractéristiques complémentaires :
  • Largeur hors tout cao : 30 mm
  • Hauteur hors tout cao : 47 mm

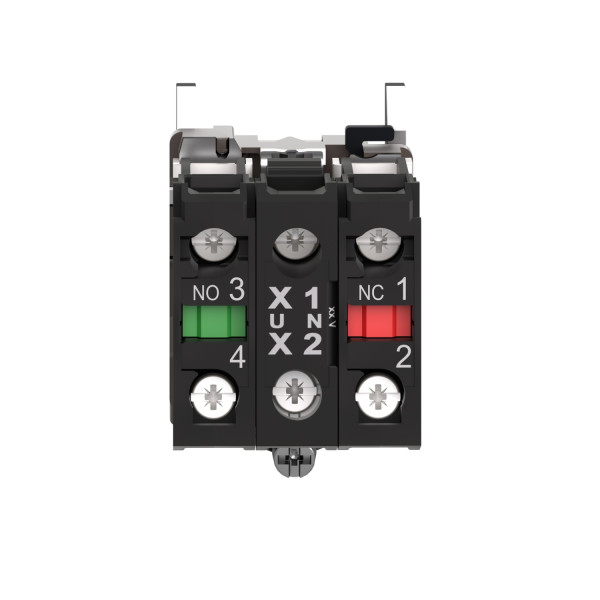

  • Description des bornes iso n°1 : (11-12)NC
  • Masse du produit : 0.074 kg
  • Utilisation des contacts : Standard
  • Ouverture positive : Avec ouverture positive conformément à EN/IEC 60947-5-1 appendix K
  • Course d'actionnement : 1.5 mm (état électrique modifié par ''O'') / 2.6 mm (état électrique modifié par ''F'') / 4.3 mm (course totale)
  • Force d'actionnement : 2 N (état électrique modifié par ''O'') / 2.3 N (état électrique modifié par ''F'')
  • Couple de fonctionnement : 0.05 N.m (état électrique modifié par ''F'')
  • Durée de vie mécanique : 5000000 cycle
  • Couple de serrage : 0.8...1.2 N.m conformément à EN 60947-1
  • Forme de la tête de vis : Transversal cruciforme Philips n° 1 / Transversal pozidriv N°1 / Perforé plat Ø 4 mm / Perforé plat Ø 5,5 mm
  • Matériau des contacts : Alliage d'argent (Ag/Ni)
  • Protection contre les courts-circuits : 10 A cartouche fusible type gG conformément à EN/IEC 60947-5-1
  • [ith] courant thermique conventionnel : 10 A conformément à EN/IEC 60947-5-1
  • [ui] tension assignée d'isolement : 600 V (niveau de pollution: 3) conformément à EN 60947-1
  • [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN 60947-1
  • [ie] courant assigné d'emploi : 0,125 à 240 V, AC-15, A600 conformément à EN/IEC 60947-5-1 / 0,25 à 120 V, AC-15, A600 conformément à EN/IEC 60947-5-1 / 0.1 A à 600 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 0.27 A à 250 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 0.55 A à 125 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 1.2 A à 600 V, AC-15, A600 conformément à EN/IEC 60947-5-1
  • Durée de vie électrique : 1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, AC-15, 0,125 à 120 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, DC-13, 0.2 A à 110 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, DC-13, 0.5 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C
  • Fiabilité électrique iec 60947-5-4 : ' < 10exp(-6) à 5 V, 1 mA dans environnement sain conformément à EN/IEC 60947-5-4 / ' < 10exp(-8) à 17 V, 5 mA dans environnement sain conformément à EN/IEC 60947-5-4
  • Type de signalisation : Fixe
  • Limites de la tension d'alimentation : 195...264 V AC
  • Consommation électrique : 14 mA
  • Durée de vie : 100000 H à la tension nominale et à 25 °C
  • Tenue aux ondes de choc : 1 kV conformément à IEC 61000-4-5
Référence : SCHZB4BW0M15 (Schneider-Electric)

Ancien produit : Telemecanique ZB4BW0M15

Schneider Electric

SCHDFSNR1

Domino 22, CORPS VOYANT LUMINEUX

Indisponible
Produit abandonné

Ils ont aussi acheté...

Schneider Electric

SCHZB4BH013

Harmony tête de bouton poussoir lumineux - Ø22 - blanc

Non géré en stock
A commander

21.83 € HT 26.20 € TTC

Schneider Electric

SCHZB4BW7L3741

Harmony tête bouton-poussoir double touche Ø22 vert + rouge E S IP66, IP69K

Non géré en stock
A commander

17.98 € HT 21.58 € TTC

Schneider Electric

SCHZB4BZ102

Harmony corps de bouton - Ø22 - 1O

En stock
5 produit(s) disponible(s)

5.50 € HT 6.60 € TTC

Schneider Electric

SCHA9A15306

Prise de Courant Modulaire 16 A 2P+T Standard Français 250 V Acti9 Schneider

En stock
13 produit(s) disponible(s)

8.57 € HT 10.28 € TTC

Les avis clients

Caractéristiques techniques

Douille Autre
Transfo intégré Non
Avec résistance série intégrée Non
Avec diode intégrée Oui
Couleur de la source lumineuse Blanc
Source lumineuse Led
Type de fixation Fixation frontale
Source lumineuse fournie Oui
Type de raccordement du circuit auxiliaire Raccordement à vis
Tension de fonctionnement nominale ue à ca 50 hz 240 V
Tension de fonctionnement nominale ue à ca 50 hz 240 V
Tension de fonctionnement nominale ue à ca 60 hz 240 V
Tension de fonctionnement nominale ue à ca 60 hz 230 V
Type de tension d'actionnement Ac
