Photo(s) non contractuelle(s)

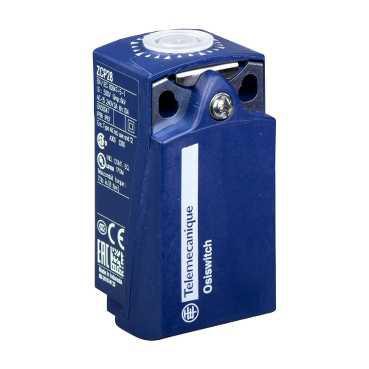

corps d interrupteur de position ZCP 2 F bornes
14,7333 € HT 17,68 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 18-23 jours Délai estimatif
Jusqu'à 35 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : OsiSense XC
- Nom de gamme : Compact standard
- Type de produit ou de composant : Corps d'interrupteur de position
- Nom abrégé d'appareil : ZCP
- Design : Compact
- Type de carter : Fixe
- Tête à associer : ZCE01 / ZCE02 / ZCE05 / ZCE06 / ZCE07 / ZCE08 / ZCE10 / ZCE11 / ZCE13 / ZCE14 / ZCE21 / ZCE24 / ZCE27 / ZCE28 / ZCE29 / ZCE62 / ZCE63 / ZCE64 / ZCE65 / ZCE66 / ZCE67 / ZCEH0 / ZCEH2
- Matière du corps : Plastique
- Nombre de pôles : 2
- Description des contacts : 2 "F"
- Fonctionnement des contacts : Coupure lente, simultanée
- Élément connexion associé : ZCPEF12 / ZCPEG11 / ZCPEG13 / ZCPEN12 / ZCPEP16 / ZCPEP20
- Raccordement électrique : Borniers à vis-étrier, capacité de serrage: 1 x 0,5...2 x 2,5 mm²
- Forme d'isolation entre contacts : Zb
- Matériau des contacts : Contacts plaqués argent
- Ouverture positive : Sans
- Vitesse d'attaque minimale : 6 m/s
- Désignation code des contacts : B300, AC-15 (Ue = 240 V, Ie = 1.5 A) conformément à EN/IEC 60947-5-1 appendix A / R300, DC-13 (Ue = 250 V, Ie = 0.1 A) conformément à EN/IEC 60947-5-1 appendix A
- [ui] tension assignée d'isolement : 500 V niveau de pollution 3 conformément à IEC 60947-1 / 300 V conformément à UL 508 / 300 V conformément à CSA C22.2 No 14
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60664 / 6 kV conformément à IEC 60947-1
- Protection contre les courts-circuits : 10 A par gG cartouche fusible
- Durée de vie électrique : 5000000 cycle, DC-13 120 V, 7 W, cadence de fonctionnement: < 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C / 5000000 cycle, DC-13 24 V, 13 W, cadence de fonctionnement: < 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C / 5000000 cycle, DC-13 48 V, 9 W, cadence de fonctionnement: < 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C
- Largeur : 31 mm
- Hauteur : 65 mm
- Profondeur : 30 mm
- Masse du produit : 0.07 kg
Ancien produit : Telemecanique ZCP28
Caractéristiques techniques
| Fonction de commutation | Élément de commutation à action lente avec chevauchement |
| Courant de fonctionnement nominal ca-15, 230 v | 1,5 A |
| Courant de fonctionnement nominal ie cc-13, 230 v | 0,1 A |
| Matériau du boîtier/corps | Plastique |
| Adapté aux fonctions de sécurité | Non |
| Revêtement du boîtier | Autre |
| Avec affichage du statut | Non |
| Finition de l'interface pour communication orientée sur la sécurité | Sans |
| Finition du raccordement électrique | Autre |
| Catégorie de protection contre les explosions pour le gaz | Sans |
| Catégorie de protection contre les explosions pour la poussière | Sans |
| Type de construction du boîtier | Quader |
| Indice de protection (ip) | Ip66/ip67 |
| Manœuvre positive d'ouverture | Non |
| Finition de l'élément d'actionnement | Sans |
| Type d'interface | Sans |
| Sortie électronique | Non |
| Largeur du capteur | 31 mm |
| Hauteur du capteur | 65 mm |
| Longueur du capteur | 30 mm |
| Fonction de commutation encliquetable | Non |
| Température ambiante en fonctionnement | -25 °C |
| Température ambiante en fonctionnement | -25 °C |
| Nombre de contacts en tant que contacts à fermeture | 2 |
| Orientation de l'élément d'actionnement | Autre |
| Nombre de contacts auxiliaires orientés sur la sécurité | 0 |
| Courant de fonctionnement nominal ca-15, 125 v | 0 A |
| Courant de fonctionnement nominal ca-15, 24 v | 0 A |
| Courant de fonctionnement nominal ie cc-13, 125 v | 0 A |
| Courant de fonctionnement nominal ie cc-13, 24 v | 0 A |
| Diamètre du capteur | 0 mm |
| Nombre de contacts en tant que contacts à ouverture | 0 |
| Nombre de contacts en tant qu'inverseurs | 0 |
