Convertis.ana.isole 24vdc i o 0,,500v 4,,20v

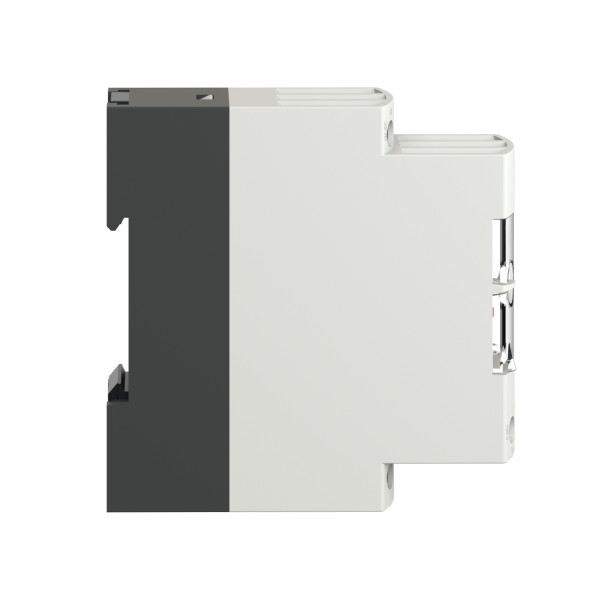

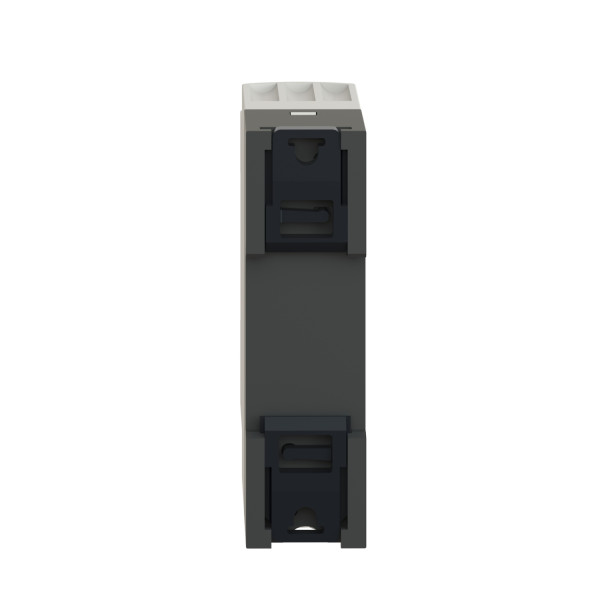

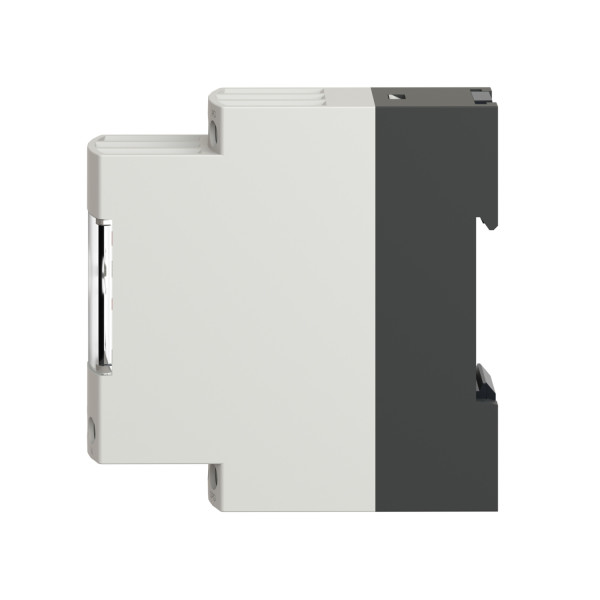

SCHRMCV60BD - Schneider Electric

• Gamme de produits : Zelio Analog
• Type de produit ou de composant : Convertisseur tension/courant
• Type d'entrée analogique : Tension 0...300 V AC/DC 50/60 Hz / Tension 0...50 V AC/DC 50/60 Hz / Tension 0...500 V AC/DC 50/60 Hz
• Type de sortie analogique : Courant 0...20 mA <= 500 Ohm commutable / Courant 4...20 mA <= 500 Ohm commutable / Tension 0...10 V >= 100 kOhm commutable

• Type de protection : Protection contre surtension en sortie (+/- 30 V) / Protection contre inversion de polarité à la sortie / Protection contre court-circuit à la sortie
• Tension de sorties analogiques : < 0 V quand pas d'entrée câblée ou fil interrompu
• Fonction de sortie analogique : 0 A, plage: 0...20 mA quand pas d'entrée câblée ou fil interrompu / < 0.004 A, plage: 4...20 mA quand pas d'entrée câblée ou fil interrompu
• [us] tension d'alimentation : 24 V DC +/- 20 %, isolé
• Consommation électrique : <= 70 mA pour sortie tension / <= 90 mA pour sortie courant
• Signalisation locale : LED vert (puissance ON)
• Erreur de mesure : +/- 5 % de l'échelle à 20 °C / +/- 10 % pleine échelle à 20 °C (interférence électromagnétique de 10 V/m)
• Précision de répétition : +/- 0,2 % de la pleine échelle à 20 °C / +/- 0,6 % pleine échelle à 60 °C
• Coefficient de température : 200 ppm/°C
• Capacité de serrage des bornes : 1 x 2,5mm² / 2 x 1,5 mm²
• Couple de serrage : 0.6...1.1 N.m
• Marquage : CE
• Tenue aux ondes de choc : 0.5 kV pour 1,2/50 µs conformément à IEC 61000-4-5
• [ui] tension assignée d'isolement : 2 kV
• Mode de fixation : Par vis, platine de montage / Clip-on, rail DIN symétrique 35 mm
• Masse du produit : 0.15 kg
