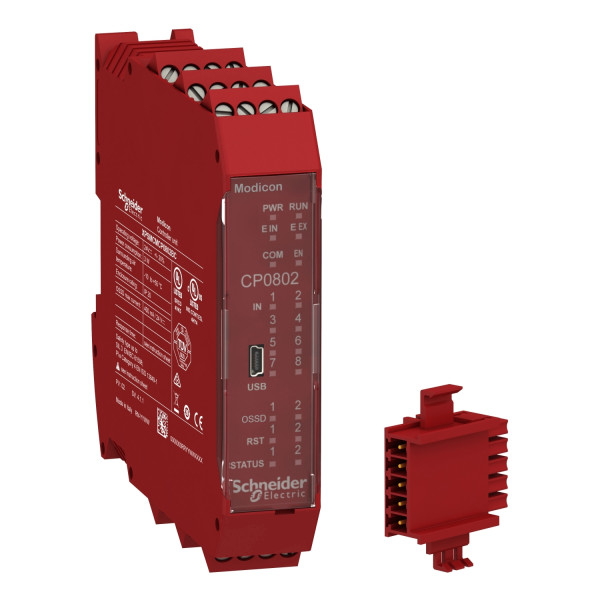

Controlleur 8 entrees 2 s orties a vis et
572.93 € TTC
Marque : Schneider Electric
Référence : XPSMCMCP0802BC
EAN : 3606480992049
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : XPSMCMCP0802BC
EAN : 3606480992049
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 1145 point(s) de fidélité.
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 63-68 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Descriptif
Caractéristiques principales :
Gamme de produits : Automatisme de sécurité Preventa
Fonction produit : Kit d'unité centrale de contrôle de la sécurité modulaire
Nom abrégé de l'appareil : XPSMCM
Raccordement électrique : Bornier à vis
[us] tension d'alimentation : 24 V (- 20...20 %) DC
Nombre d'entrées : 8 numérique pour connexion entrée2 numérique pour démarrage/redémarrage du verrouillage ou surveillance du dispositif externe
Nombre de sorties : 2 sorties de sécurité OSSD pour raccordement contacteur/entraînement4 test pour sorties de commande de ligne2 configurable pour raccordement de diagnostic
Tension entrées tor : 24 V
Courant de sortie tor : 400 mA
Courant d'entrée numérique : 400 mA
Type d'entrée tor : Entrée de sécuritéPNP
Type de sortie tor : PNP
Composition du kit : 1 safety controller CPU1 backplane expansion connector
Fonction du module : Arrêt d'urgence se conformer à EN/ISO 13850Surveillance du protecteur se conformer à EN/ISO 14119Activation de la surveillance par commutateur se conformer à EN/IEC 60947-5-1Surveillance des rideaux photoélectriques se conformer à EN/IEC 61496-1Surveillance d'interrupteur à pédale se conformer à EN/IEC 60947-5-1Surveillance d'interrupteur magnétique se conformer à EN/ISO 14119Commande à deux mains se conformer à EN 574Surveillance du tapis de sécurité se conformer à EN/ISO 14119Activation de la surveillance par commutateur se conformer à EN 61326-1Multifonction des rideaux de lumière se conformer à EN/IEC 60947-5-1Fonctions de comptage se conformer à EN/CEI 61800-5-2Surveillance de la vitesse se conformer à EN/CEI 61800-5-2
Caractéristiques complémentaires :
Temps synchro entre entrées :
Puissance dissipée en w : 3 W
Nombre de modules d'extension e/s : 14, extensible jusqu'à 128 entrée14, extensible jusqu'à 16 sortie
Type de connexion intégrée : Port USB 2.0Bus d'extension de carte mère
Équipement de stockage de données : Carte SD (optionnel)
Charge inductive : 30 mH
Capacité de charge : 0,82 µF
Niveau de sécurité : SILCL 3 se conformer à IEC 62061Jusqu'à catégorie 4 se conformer à EN/ISO 13849-1Jusqu'à PL = e se conformer à EN/ISO 13849-1Type 4 se conformer à EN/IEC 61496-1
Labels qualité : CE
Signalisation locale : 1 LED vert avec PWR marquage pour puissance ON1 LED vert avec RUN marquage pour RUN (état)1 LED rouge avec E IN marquage pour erreur interne1 LED rouge avec E EX marquage pour erreur externe1 LED orange avec COM marquage pour communication1 LED bleu avec EN marquage pour validation maître8 DEL jaune avec IN marquage pour état d'entrée2 DELs vert/rouge avec OUT marquage pour état de la sortie2 DELs jaune avec RST marquage pour signal de redémarrage2 DELs jaune avec STATUS marquage pour canal de sortie
Mode de raccordement : 2-câble bornes à vis captives, bornier amovible1-câble bornes à vis captives, bornier amovible
Section de câble : (0,2…1,5 mm² - AWG 24 à AWG 16) souple câble sans embout(0,2…2,5 mm² - AWG 24…AWG 14) souple câble sans embout(0,25…1 mm² - AWG 23 à AWG 18) souple câble avec embout de câble, sans lunette(0,25…2,5 mm² - AWG 23 à AWG 14) souple câble avec embout de câble, avec lunette(0,25…1,5 mm² - AWG 23 à AWG 16) souple câble avec embout de câble, sans lunette(0,5… 1,5 mm² - 4 x 1,5 mm² + 2 x 1 mm² + 2 x 0,14 mm²) souple câble avec embout de câble, avec double lunette(0,2…1 mm² - AWG 24 à AWG 18) rigide câble sans embout(0,2…2,5 mm² - AWG 24…AWG 14) rigide câble sans embout
Support de montage : Oméga rail DIN 35 mm se conformer à EN 50022
Profondeur : 114,5 mm
Hauteur : 99 mm
Largeur : 22,5 mm
Poids : 0.26 kg
Gamme de produits : Automatisme de sécurité Preventa
Fonction produit : Kit d'unité centrale de contrôle de la sécurité modulaire
Nom abrégé de l'appareil : XPSMCM
Raccordement électrique : Bornier à vis
[us] tension d'alimentation : 24 V (- 20...20 %) DC
Nombre d'entrées : 8 numérique pour connexion entrée2 numérique pour démarrage/redémarrage du verrouillage ou surveillance du dispositif externe
Nombre de sorties : 2 sorties de sécurité OSSD pour raccordement contacteur/entraînement4 test pour sorties de commande de ligne2 configurable pour raccordement de diagnostic
Tension entrées tor : 24 V
Courant de sortie tor : 400 mA
Courant d'entrée numérique : 400 mA
Type d'entrée tor : Entrée de sécuritéPNP
Type de sortie tor : PNP
Composition du kit : 1 safety controller CPU1 backplane expansion connector
Fonction du module : Arrêt d'urgence se conformer à EN/ISO 13850Surveillance du protecteur se conformer à EN/ISO 14119Activation de la surveillance par commutateur se conformer à EN/IEC 60947-5-1Surveillance des rideaux photoélectriques se conformer à EN/IEC 61496-1Surveillance d'interrupteur à pédale se conformer à EN/IEC 60947-5-1Surveillance d'interrupteur magnétique se conformer à EN/ISO 14119Commande à deux mains se conformer à EN 574Surveillance du tapis de sécurité se conformer à EN/ISO 14119Activation de la surveillance par commutateur se conformer à EN 61326-1Multifonction des rideaux de lumière se conformer à EN/IEC 60947-5-1Fonctions de comptage se conformer à EN/CEI 61800-5-2Surveillance de la vitesse se conformer à EN/CEI 61800-5-2
Caractéristiques complémentaires :
Temps synchro entre entrées :
Puissance dissipée en w : 3 W
Nombre de modules d'extension e/s : 14, extensible jusqu'à 128 entrée14, extensible jusqu'à 16 sortie
Type de connexion intégrée : Port USB 2.0Bus d'extension de carte mère
Équipement de stockage de données : Carte SD (optionnel)
Charge inductive : 30 mH
Capacité de charge : 0,82 µF
Niveau de sécurité : SILCL 3 se conformer à IEC 62061Jusqu'à catégorie 4 se conformer à EN/ISO 13849-1Jusqu'à PL = e se conformer à EN/ISO 13849-1Type 4 se conformer à EN/IEC 61496-1
Labels qualité : CE
Signalisation locale : 1 LED vert avec PWR marquage pour puissance ON1 LED vert avec RUN marquage pour RUN (état)1 LED rouge avec E IN marquage pour erreur interne1 LED rouge avec E EX marquage pour erreur externe1 LED orange avec COM marquage pour communication1 LED bleu avec EN marquage pour validation maître8 DEL jaune avec IN marquage pour état d'entrée2 DELs vert/rouge avec OUT marquage pour état de la sortie2 DELs jaune avec RST marquage pour signal de redémarrage2 DELs jaune avec STATUS marquage pour canal de sortie
Mode de raccordement : 2-câble bornes à vis captives, bornier amovible1-câble bornes à vis captives, bornier amovible
Section de câble : (0,2…1,5 mm² - AWG 24 à AWG 16) souple câble sans embout(0,2…2,5 mm² - AWG 24…AWG 14) souple câble sans embout(0,25…1 mm² - AWG 23 à AWG 18) souple câble avec embout de câble, sans lunette(0,25…2,5 mm² - AWG 23 à AWG 14) souple câble avec embout de câble, avec lunette(0,25…1,5 mm² - AWG 23 à AWG 16) souple câble avec embout de câble, sans lunette(0,5… 1,5 mm² - 4 x 1,5 mm² + 2 x 1 mm² + 2 x 0,14 mm²) souple câble avec embout de câble, avec double lunette(0,2…1 mm² - AWG 24 à AWG 18) rigide câble sans embout(0,2…2,5 mm² - AWG 24…AWG 14) rigide câble sans embout
Support de montage : Oméga rail DIN 35 mm se conformer à EN 50022
Profondeur : 114,5 mm
Hauteur : 99 mm
Largeur : 22,5 mm
Poids : 0.26 kg
Référence Schneider Electric XPSMCMCP0802BC / SCHXPSMCMCP0802BC
Caractéristiques techniques du produit :
Appareil de surveillance de circuit électrique à sécurité intrinsèque | |
---|---|
Largeur | 22,5 mm |
Modèle | Appareil de base |
Hauteur | 99 mm |
Profondeur | 114,5 mm |
Avec homologation selon ul | Oui |
Avec pinces amovibles | Oui |
Avec entrée de démarrage | Oui |
Avec boucle de retour | Oui |
Nombre de sorties, orientées sur la sécurité, non retardées, avec contact | 0 |
Nombre de sorties, orientées sur la sécurité, retardées, avec contact | 0 |
Nombre de sorties, orientées sur la sécurité, non retardées, semiconducteur | 2 |
Nombre de sorties, orientées sur la sécurité, retardées, semiconducteur | 2 |
Nombre de sorties, fonction de signalisation, non retardées, avec contact | 0 |
Nombre de sorties, fonction de signalisation, retardées, avec contact | 0 |
Nombre de sorties, fonction de signalisation, non retardées, semiconducteur | 2 |
Nombre de sorties, fonction de signalisation, retardées, semiconducteur | 2 |
Finition du raccordement électrique | Raccordement à vis |
Montage possible sur barres profilées | Oui |
Tension d'alimentation de courant nominal us cc | 24 V |
Tension d'alimentation de courant nominal us cc | 24 V |
Avec fonction silence | Oui |
Type de sécurité selon iec 61496-1 | Sans |
Avec homologation tüv | Oui |
Avec homologation bg bia | Non |
Catégorie selon en 954-1 | 4 |
Adapté à la surveillance de commutateurs magnétiques | Oui |
Adapté à la surveillance de commutateurs de proximité | Oui |
Adapté à la surveillance de circuits d'arrêt d'urgence | Oui |
Adapté à la surveillance d'équipements de protection optoélectroniques | Oui |
Adapté à la surveillance de commutateurs de position | Oui |
Adapté à la surveillance de capteurs tactiles | Oui |
Adapté à la surveillance de vannes | Non |
Niveau de performance selon en iso 13849-1 | Niveau e |
Catégorie d'arrêt selon iec 60204 | 0 + 1 |
Type de tension d'actionnement | Dc |
Évaluation des entrées | Autre |
Sil conformément à iec 61508 | 3 |
