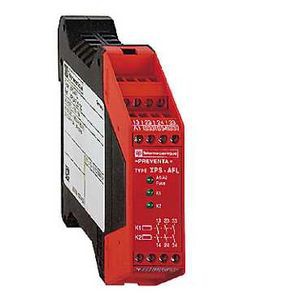

contrôleur XPSAF Arrêt d urgence 24 V CA CC

Description

Caractéristiques principales :

• Gamme de produits : Automatisme de sécurité Preventa
• Type de produit ou de composant : Module de sécurité Preventa
• Nom module sécurité : XPSAF
• Utilisation module sécurité : Surveillance d'arrêt d'urgence, commutateur, barrière immatérielle de sécurité
• Fonction du module : Surveillance de l'équipement de protection électrosensible (ESPE) / Surveillance d'une protection mobile / Câblage à deux canaux, surveill de l'arrêt d'urgce ou surveill de protection / Arrêt d'urgence avec surveillance de 2 contacts ''O'' et câblage de 2 canaux / Surveillance de plusieurs arrêts d'urgence 2 canaux
• Niveau de sécurité : Jusqu'à PL e/category 4 conformément à EN/ISO 13849-1 / Jusqu'à SIL3 conformément à EN/IEC 62061
• Données de fiabilité : DC > 99 % conformément à EN/ISO 13849-1 / MTTFd = 172.1 ans conformément à EN/ISO 13849-1 / PFHd = 5.61E-9 1/h conformément à EN/IEC 62061
• Type de démarrage : Non surveillé
• Mode de raccordement : Borniers à vis-étrier captives, capacité de serrage: 2 x 0,5 à 2 x 1,5 mm² souple câble avec embout de câble, avec double lunette / Borniers à vis-étrier captives, capacité de serrage: 1 x 0,14 à 1 x 2,5 mm² souple câble avec embout de câble, avec double lunette / Borniers à vis-étrier captives, capacité de serrage: 1 x 0,14 à 1 x 2,5 mm² rigide câble avec embout de câble, avec double lunette / Borniers à vis-étrier captives, capacité de serrage: 1 x 0,25 à 1 x 1,5 mm² souple câble avec embout de câble, avec double lunette / Borniers à vis-étrier captives, capacité de serrage: 1 x 0,25 à 1 x 2,5 mm² souple câble avec embout de câble, avec double lunette / Borniers à vis-étrier captives, capacité de serrage: 2 x 0,14 à 2 x 0,75 mm² souple câble avec embout de câble, avec double lunette / Borniers à vis-étrier captives, capacité de serrage: 2 x 0,14 à 2 x 0,75 mm² rigide câble avec embout de câble, avec double lunette / Borniers à vis-étrier captives, capacité de serrage: 2 x 0,25 à 2 x 1 mm² souple câble avec embout de câble, avec double lunette
• Type de sortie : Ouverture instantanée du relais 3F, sans volt
• Nombre de circuits supplémentaires : 0
• [us] tension d'alimentation : 24 V AC (- 15...10 %) / 24 V DC (- 15...10 %)

Caractéristiques complémentaires :

• Temps synchro entre entrées : Illimité
• Fréquence d'alimentation : 50/60 Hz
• Puissance consommée en va : <= 5 VA AC
• Type de protection en entrée : Interne, électronique
• Tension circuit de commande : 24 V
• Résistance de ligne : 90 Ohm
• Pouvoir de coupure : 1.5 A à 24 V (DC-13) constante de temps: 50 ms pour sortie relais
• Courant thermique de sortie : 6 A par relais pour sortie relais
• [ith] courant thermique conventionnel : 18 A
• Calibre du fusible à associer : 4 A type de fusible gG ou gL pour sortie relais conformément à EN/IEC 60947-5-1, DIN VDE 0660 partie 200 / 6 A type de fusible à fusion rapide pour sortie relais conformément à EN/IEC 60947-5-1, DIN VDE 0660 partie 200
• Courant minimum de sortie : 10 mA pour sortie relais
• Tension de sortie minimum : 17 V pour sortie relais
• Temps de réponse sur ouverture des entrées : <= 40 ms
• [ui] tension assignée d'isolement : 300 V (niveau de pollution: 2) conformément à DIN VDE 0110 partie 1 / 300 V (niveau de pollution: 2) conformément à IEC 60947-5-1
• [uimp] tension assignéede tenue aux chocs : 4 kV catégorie de surtension III conformément à IEC 60947-5-1 / 4 kV catégorie de surtension III conformément à DIN VDE 0110 part 1
• Signalisation locale : 3 LED
• Consommation électrique : 30 mA à 24 V AC (sur alimentation électrique)
• Support de montage : Rail DIN symétrique 35 mm
• Masse du produit : 0.25 kg

Référence : SCHXPSAFL5130 (Schneider-Electric)

Ancien produit : Telemecanique XPSAFL5130
