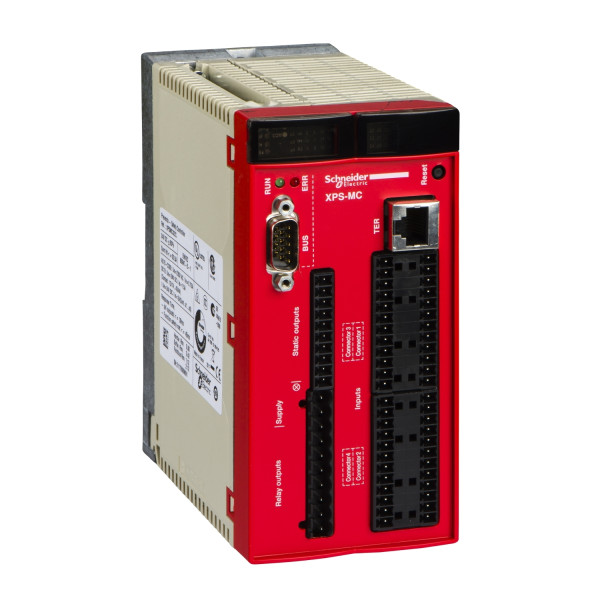

Controleur de securite 32 entrees nouvelle version avec canopen
4724.75 € TTC
Marque : Schneider Electric
Référence : XPSMC32ZC
EAN : 3389119010283
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : XPSMC32ZC
EAN : 3389119010283
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 9449 point(s) de fidélité.
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 63-68 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Descriptif
Caractéristiques principales :
Ancien produit : Telemecanique XPSMC32ZC
- Gamme de produits : Automatisme de sécurité Preventa
- Type de produit ou de composant : Contrôleur de sécurité configurable
- Nom module sécurité : XPSMC
- Catégorie d'utilisation en sécurité : Catégorie 4 maximum conformément à EN 954-1/EN/ISO 13849-1 / PLE maximum conformément à EN/ISO 13849-1 / SIL 3 maximum conformément à IEC 61508
- Type de démarrage : Configurable
- Normes : EN 1760-1/ISO 13856-1 / EN 574/ISO 13851 / EN 954-1/EN/ISO 13849-1 / EN/IEC 60204-1 / EN/IEC 60947-5-1 / EN/IEC 61496-1 / IEC 61508
- Certifications du produit : CSA / TÜV / UL
- [us] tension d'alimentation : 24 V DC - 20...20 %
- Nombre d'entrées : 32
- Protocole de communication : CANopen avec mâle 9 broches 1 SUB-D port(s), liaison série, vitesse de communication: 20 kbps, 50 kbps, 125 kbps, 250 kbps, 500 kbps, 800 kbps ou 1 Mbps / Modbus avec 1 RJ45 port(s), liaison série, vitesse de communication: 1200 bps, 2400 bps, 4800 bps, 9600 bps or 19200 bps
- Niveau de sécurité : Jusqu'à PL e/category 4 conformément à EN 954-1/EN/ISO 13849-1 / Peuvent atteindre SIL 3 conformément à IEC 61508
- Fonction du module : Surveillance dynamique des valves hydrauliques sur la pression linéaire / Presse excentrique / Surveillance arrêt d'urgence, avec ou ss temporisation, câblage 1 ou 2 canaux / Activation de la surveillance par commutateur, 2 ou 3 contacts / Surveillance d'interrupteur à pédale / Surveillance des protections pour presses à injection et machines de soufflage / Surveillance du protecteur avec 1 ou 2 interrupteurs de position / Presse hydraulique / Surveillance d'interrupteur magnétique / Surveillance arrêt de sécurité au point mort supérieur de presse à excentrique / Multifonction des rideaux de lumière / Sélecteur de position / Surveillance du tapis de sécurité / Temporisations de sécurité / Contrôle de coupure d'arbre/chaîne / Détection vitesse nulle / Surveillance des rideaux photoélectriques (catégorie 4) conformément à EN/IEC 61496 / Commande à deux mains (catégorie 3) conformément à EN 574/ISO 13851
- Temps synchro entre entrées : En fonction de la configuration sélectionnée
- Puissance consommée : 12 W
- Type de protection en entrée : Fusible externe 16 A
- [uc] tension circuit de commande : 28,8 V
- Résistance de ligne : 100 Ohm, longueur de câble: <= 2000 m
- Type de sortie : 2 relais, 2 contacts NO (4 NO au total) circuit(s) / Statique, 6 circuit(s), sans volt
- Pouvoir de coupure : 1.5 A/24 V - L/R = 50 ms, DC-13 pour sortie relais / 2 A/24 V pour circuit de sortie statique
- Courant thermique de sortie : 4 A pour les 2 sorties simultanément / 6 pour 1 sortie et 2 pour l'autre pour sortie relais
- [ith] courant thermique conventionnel : <= 16 A pour sortie relais / <= 6.5 A pour circuit de sortie statique
- Calibre du fusible à associer : 16 A GL pour alimentation / 4 A GL pour sortie relais / 6 A à fusion rapide pour sortie relais
- Courant minimum de sortie : 10 mA pour sortie relais
- Tension de sortie minimum : 17 V pour sortie relais
- Temps de réponse : Configurable : 20 ms ou 30 ms avec logiciel XPSMCWIN
- [ui] tension assignée d'isolement : 300 V, niveau de pollution 2 conformément à IEC 60647-5-1, DIN VDE 0110 partie 1
- [uimp] tension assignéede tenue aux chocs : 4 kV catégorie de surtension III conformément à IEC 60647-5-1, DIN VDE 0110 partie 1
- Méthode d'accès : Esclave
- Volume échangé : 14 mots
- Nombre d'adresses : 1...247 pour Modbus / 1...127 pour CANopen
- Parité : Pair pour Modbus / Non pour Modbus / Impair pour Modbus
- Format des données : 1 bit de démarrage/8 bits de données / 1 bit d'arrêt pair ou impair / 2 bits d'arrêt sans parité / Mode RTU (Unités de bornes télécommandées)
- Fonction modbus prise en charge : 01 : données de sortie 8 bits/données d'entrée 32 bits / 02 : données d'entrée 32 bits/données de sortie 8 bits / 03 : informations et erreurs
- Signalisation locale : 48 DEL
- Support de montage : Platine de montage
- Profondeur : 153 mm
- Hauteur : 151.5 mm
- Largeur : 74 mm
- Masse du produit : 0.84 kg
Ancien produit : Telemecanique XPSMC32ZC
Référence Schneider Electric XPSMC32ZC / SCHXPSMC32ZC
Caractéristiques techniques du produit :
Appareil de surveillance de circuit électrique à sécurité intrinsèque | |
---|---|
Largeur | 74 mm |
Modèle | Appareil de base |
Hauteur | 151,5 mm |
Profondeur | 153 mm |
Retardement du déclenchement | 0,02 min |
Retardement du déclenchement | 0,02 min |
Avec homologation selon ul | Oui |
Avec pinces amovibles | Non |
Avec entrée de démarrage | Oui |
Avec boucle de retour | Oui |
Nombre de sorties, orientées sur la sécurité, non retardées, semiconducteur | 6 |
Nombre de sorties, fonction de signalisation, non retardées, semiconducteur | 1 |
Finition du raccordement électrique | Raccordement par borne à ressort |
Montage possible sur barres profilées | Oui |
Tension d'alimentation de courant nominal us cc | 24 V |
Tension d'alimentation de courant nominal us cc | 24 V |
Avec fonction silence | Oui |
Type de sécurité selon iec 61496-1 | 1 |
Avec homologation tüv | Oui |
Avec homologation bg bia | Non |
Catégorie selon en 954-1 | Sans |
Adapté à la surveillance de commutateurs magnétiques | Oui |
Adapté à la surveillance de commutateurs de proximité | Oui |
Adapté à la surveillance de circuits d'arrêt d'urgence | Oui |
Adapté à la surveillance d'équipements de protection optoélectroniques | Oui |
Adapté à la surveillance de commutateurs de position | Oui |
Adapté à la surveillance de capteurs tactiles | Oui |
Adapté à la surveillance de vannes | Oui |
Niveau de performance selon en iso 13849-1 | Niveau e |
Catégorie d'arrêt selon iec 60204 | 0 + 1 |
Type de tension d'actionnement | Ac/dc |
Évaluation des entrées | Autre |
Sil conformément à iec 61508 | 3 |
Nombre de sorties, orientées sur la sécurité, non retardées, avec contact | 0 |
Nombre de sorties, orientées sur la sécurité, retardées, avec contact | 0 |
Nombre de sorties, orientées sur la sécurité, retardées, semiconducteur | 0 |
Nombre de sorties, fonction de signalisation, non retardées, avec contact | 0 |
Nombre de sorties, fonction de signalisation, retardées, avec contact | 0 |
Nombre de sorties, fonction de signalisation, retardées, semiconducteur | 0 |
