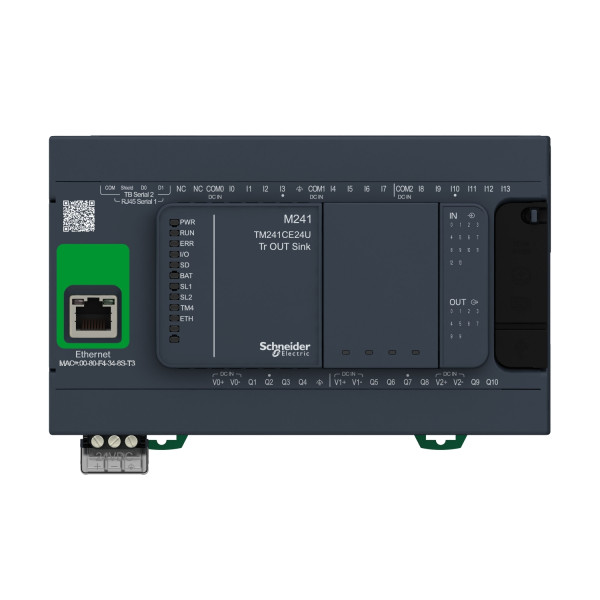

Controleur m241-24es tr.n pn ethernet
943.76 € TTC
Marque : Schneider Electric
Référence : TM241CE24U
EAN : 3606480611155
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : TM241CE24U
EAN : 3606480611155
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 1887 point(s) de fidélité.
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 102-107 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Descriptif
Caractéristiques principales :
Ancien produit : Telemecanique TM241CE24U
- Gamme de produits : Modicon M241
- Type de produit ou de composant : Contrôleur logique
- Type de pile : BR2032 lithium non rechargeable, durée de vie de la batterie: 4 an
- Alimentation : Alimentation liaison en série "serial 1" à 5 V, 200 mA
- Nombre e/s tor : 24
- Nombre entrées tor : 14 entrée TOR including 8 entrée rapide conformément à IEC 61131-2 Type 1
- Logiqued'entrée numérique : Dissipation ou source
- Tension entrées tor : 24 V
- Type de tension d'entrée tor : C.c.
- Tension état 1 garanti : >= 15 V pour entrée
- Courant état 1 garanti : >= 2.5 mA pour entrée / >= 5 mA pour entrée rapide
- Tension état 0 garanti : <= 5 V pour entrée
- Courant état 0 garanti : <= 1.5 mA pour entrée rapide / <= 1 mA pour entrée
- Courant d'entrée tor : 5 mA pour entrée / 10.7 mA pour entrée rapide
- Impédance d'entrée : 4.7 kOhm pour entrée / 2.81 kOhm pour entrée rapide
- Temps de réponse : 50 µs marche operation avec I0...I13 raccordement(s) pour entrée / 50 µs arrêt operation avec I0...I13 raccordement(s) pour entrée / <= 2 µs marche operation avec I0...I7 raccordement(s) pour entrée rapide / <= 2 µs arrêt operation avec I0...I7 raccordement(s) pour entrée rapide / <= 34 µs marche operation avec Q0...Q9 raccordement(s) pour sortie / <= 250 µs arrêt operation avec Q0...Q9 raccordement(s) pour sortie / <= 2 µs marche operation avec Q0...Q3 raccordement(s) pour sortie rapide / <= 2 µs arrêt operation avec Q0...Q3 raccordement(s) pour sortie rapide
- Temps de filtrage configurable : 1 µs pour entrée rapide / 12 ms pour entrée rapide / 0 ms pour entrée / 1 ms pour entrée / 4 ms pour entrée / 12 ms pour entrée
- Number of i/o expansion module : 7 (local I/O architecture) / 14 (distant I/O architecture)
- Type de sortie tor : Transistor
- Nombre sorties tor : 10 transistor including 4 sortie rapide
- État sortie tor : Logique négative (dissipateur)
- Tension de sortie tor : 24 V c.c. pour sortie transistor
- Limites de la tension de sortie : 30 V
- Courant de sortie tor : 0.5 A avec Q0...Q9 raccordement(s) pour sortie transistor / 0.1 A avec Q0...Q3 raccordement(s) pour sortie rapide (mode PTO)
- Fréquence de sortie : <= 20 kHz pour sortie rapide (mode PWM) / <= 100 kHz pour fast output (PLS mode) / <= 1 kHz pour sortie
- Précision : +/- 0.1 % à 20...100 Hz pour sortie rapide / +/- 1 % à 100 Hz...1 kHz pour sortie rapide
- Courant de fuite : <= 5 µA pour sortie
- Tension de déchet : <= 1 V
- Charge sur lampe à filament : <= 2.4 W
- Type de protection : Short-circuit protection / Short-circuit and overload protection with automatic reset / Protection inversion de polarité pour sortie rapide
- Temps de reset : 10 ms sortie / 12 s sortie rapide
- Courant dans le commun de sortie : 2 A avec Q0...Q3 terminal pour sortie rapide / 2 A avec Q4...Q7 terminal pour sortie / 1 A avec Q8...Q9 terminal pour sortie
- Execution time for 1 kinstruction : 0.3 ms pour event and periodic task / 0.7 ms pour other instruction
- Capacité de mémoire : 8 MB pour programme / 64 Mo pour system memory RAM
- Données sauvegardées : 128 MB built-in flash memory pour backup of user programs
- Équipement de stockage de données : <= 32 GB carte SD optionnel
- Temps de sauvegarde : 2 years à 25 °C
- Structure d'application : 8 event tasks / 4 cyclic master tasks / 3 cyclic master tasks + 1 freewheeling task / 8 external event tasks
- Horodateur : Avec
- Dérive de l'horloge : <= 60 s/month à 25 °C
- Fonctions du mouvement : PWM/PTO function 4 canal(aux) (positioning frequency: 100 kHz)
- Type de signal de commande : A/B signal à 100 kHz pour entrée rapide (compteur rapide) / Impulsion/instruction signal à 200 kHz pour entrée rapide (compteur rapide) / Simple phase signal à 200 kHz pour entrée rapide (compteur rapide)
- Nombre d'entrée de comptage : 4 entrée rapide (compteur rapide)
- Type de connexion intégrée : Port USB with connector mini B USB 2.0 / Ethernet with connector RJ45 / Connexion en série non isolée "serial 1" with connector RJ45 and interface RS232/RS485 / Connexion en série non isolée "serial 2" with connector bornier débrochable à vis and interface RS485
- Port ethernet : 1 - 10BASE-T/100BASE-TX port avec câble cuivre support
- Services web : Serveur web
- Service communication : Serveur FTP / SNMP / DHCP client / Ethernet/IP adapter / Modbus TCP server / Modbus TCP client / IEC VAR ACCESS / Modbus TCP slave device
- Vitesse de transmission : 1,2...115,2 kbit/s (115,2 kbit/s par défaut) pour une longueur de bus de 15 m - protocole de communication: RS485 / 1,2...115,2 kbit/s (115,2 kbit/s par défaut) pour une longueur de bus de 3 m - protocole de communication: RS232 / 480 Mbit/s pour une longueur de bus de 3 m - protocole de communication: USB / 10/100 Mbit/s - protocole de communication: ethernet
- Protocole de communication : Modbus connexion en série non isolée avec maître /esclave method
- [us] tension d'alimentation : 24 V DC
- Limites de la tension d'alimentation : 20.4...28.8 V
- Courant à l'appel : <= 50 A
- Puissance consommée en w : 32.6...40.4 W
- Longueur de câble : <= 50 m câble non blindé pour entrée / <= 10 m câble blindé pour entrée rapide / <= 3 m câble blindé pour sortie rapide / <= 50 m câble non blindé pour sortie
- Signalisation locale : 1 DEL RED pour erreur module (ERR) / 1 DEL vert pour PWR / 1 DEL vert pour RUN / 1 DEL vert pour SD card access (SD) / 1 DEL RED pour BAT / 1 DEL vert pour SL1 / 1 DEL vert pour SL2 / 1 DEL par canal vert pour état d'E/S / 1 DEL RED pour I/O error (I/O) / 1 DEL RED pour bus fault on TM4 (TM4) / 1 DEL vert pour activité port Ethernet
- Raccordement électrique : Bornier débrochable à vis for inputs and outputs (pitch 5.08 mm) / Bornier débrochable à vis pour connexion de l'alimentation électrique 24 V CC (pitch 5.08 mm)
- Isolement : 500 V AC between fast input and internal logic / Non-insulated between inputs / 500 V AC between output and internal logic / 500 V AC between fast output and internal logic / Non-insulated between outputs / 500 V AC between input and internal logic / 500 V AC between output groups / 500 V AC between supply and internal logic / Non-insulated between supply and ground
- Marquage : CE
- Tenue aux ondes de choc : 1 kV pour power lines (DC) in mode commun conformément à EN/IEC 61000-4-5 / 2 kV pour power lines (AC) in mode commun conformément à EN/IEC 61000-4-5 / 2 kV pour relay output in mode commun conformément à EN/IEC 61000-4-5 / 1 kV pour E/S in mode commun conformément à EN/IEC 61000-4-5 / 1 kV pour câble blindé in mode commun conformément à EN/IEC 61000-4-5 / 0.5 kV pour power lines (DC) in mode différentiel conformément à EN/IEC 61000-4-5 / 1 kV pour power lines (AC) in mode différentiel conformément à EN/IEC 61000-4-5 / 1 kV pour relay output in mode différentiel conformément à EN/IEC 61000-4-5 / 0.5 kV pour E/S in mode différentiel conformément à EN/IEC 61000-4-5
- Nombre maximum de connexions : 16 connection(s) pour Ethernet/IP device / 8 connection(s) pour Modbus server
- Support de montage : Top hat type TH35-15 rail conformément à IEC 60715 / Top hat type TH35-7.5 rail conformément à IEC 60715 / Platine ou panneau avec kit de fixation
- Hauteur : 90 mm
- Profondeur : 95 mm
- Largeur : 150 mm
- Masse du produit : 0.53 kg
Ancien produit : Telemecanique TM241CE24U
Référence Schneider Electric TM241CE24U / SCHTM241CE24U
Caractéristiques techniques du produit :
Unité de base | |
---|---|
Largeur | 150 mm |
Modèle | Compact |
Hauteur | 90 mm |
Profondeur | 95 mm |
Avec affichage | Non |
Adapté aux fonctions de sécurité | Non |
Nombre d’entrées numériques | 14 |
Nombre de sorties numériques | 10 |
Type de tension d’alimentation | Dc |
Type de mémoire | Nvram |
Taille de mémoire | 64000 Ko |
Temps de traitement (1 k, service binaire) | 0,022 ms |
Protocole pris en charge pour lon | Non |
Nombre d'interfaces matérielles industrial ethernet | 1 |
Nombre d'interfaces matérielles en série rs-232 | 2 |
Nombre d'interfaces matérielles en série rs-485 | 2 |
Nombre d'interfaces matérielles usb | 1 |
Avec interface optique | Non |
Extension de mémoire de programme possible | Oui |
Protocole pris en charge pour tcp/ip | Oui |
Protocole pris en charge pour asi | Non |
Protocole pris en charge pour profibus | Non |
Protocole pris en charge pour can | Non |
Protocole pris en charge pour interbus | Non |
Supporte le protocole knx | Non |
Supporte protocole modbus | Oui |
Protocole pris en charge pour data-highway | Non |
Supporte le protocole devicenet | Non |
Protocole pris en charge pour suconet | Non |
Protocole pris en charge pour autres systèmes de bus | Non |
Capacité de redondance | Non |
Montage possible sur barres profilées | Oui |
Catégorie de protection contre les explosions pour le gaz | Sans |
Catégorie de protection contre les explosions pour la poussière | Sans |
Composants système | Non |
Matériel associé (ex ia) | Non |
Matériel associé (ex ib) | Non |
Protocole pris en charge pour sercos | Non |
Protocole pris en charge pour interbus-safety | Non |
Catégorie selon en 954-1 | 1 |
Encastrement frontal possible | Non |
Montage sur rack possible | Non |
Montage mural/direct possible | Oui |
Standard radio bluetooth | Non |
Standard radio wlan 802.11 | Non |
Maître io-link | Non |
Niveau de performance selon en iso 13849-1 | Sans |
Protocole pris en charge pour as-interface safety at work | Non |
Protocole pris en charge pour devicenet safety | Non |
Protocole pris en charge pour ethernet/ip | Oui |
Protocole pris en charge pour foundation fieldbus | Non |
Protocole pris en charge pour profinet cba | Non |
Protocole pris en charge pour profinet io | Non |
Protocole pris en charge pour profisafe | Non |
Protocole pris en charge pour safetybus p | Non |
Tension d'alimentation cc | 28,8 V |
Tension d'alimentation cc | 28,8 V |
Standard radio gprs | Non |
Standard radio gsm | Non |
Standard radio umts | Non |
Sil conformément à iec 61508 | Sans |
Nombre d’entrées analogiques | 0 |
Nombre de sorties analogiques | 0 |
Nombre d'interfaces matérielles en série rs-422 | 0 |
Nombre d'interfaces matérielles parallèles | 0 |
Nombre d'autres interfaces matérielles | 0 |
Nombre d'interfaces matérielles profinet | 0 |
Nombre d'interfaces matérielles wireless | 0 |
Nombre de sorties de relais | 0 |
Nombre max. de minuteries | 0 |
Lte | Non |
