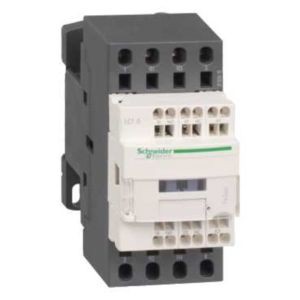

Contacteur tesys lc1d 4p (2f plus 2o) ac1 440v 40 a bobine 220 v ca
N/C
Marque : Schneider Electric
Référence : LC1D2583M7
EAN : 3389110729184
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : LC1D2583M7
EAN : 3389110729184
Minimum de commande : 1
> Fiche E-Catalogue
Prix sur consultation |
|
Descriptif
Désignation :
Contacteur Tesys Lc1d 4p (2f Plus 2o) Ac1 440v 40 A Bobine 220 V Ca
Description :
Contacteur Tesys Lc1d 4p (2f Plus 2o) Ac1 440v 40 A Bobine 220 V Ca
Description :
- Gamme : Tesys
- Nom du produit : Tesys d
- Fonction produit : Contacteur
- Nom abrégé de l'appareil : Lc1d
- Application du contacteur : Charge résistive
- Catégorie d'emploi : Ac-1
- Description des pôles : 4p
- Composition des pôles : 2f+2o
- [ue] tension assignée d'emploi : <= 690 v ac 25...400 hz pour circuit de puissance,<= 300 v dc pour circuit de puissance
- [ie] courant assigné d'emploi : 40 a (<= 60 °c) à <= 440 v ac ac-1 pour circuit de puissance
- Control circuit type : C.a. 50/60 hz
- Tension circuit de commande : 220 v c.a. 50/60 hz
- Composition contact auxiliaire : 1f+1o
- [uimp] tension assignéede tenue aux chocs : 6 kv conformément à iec 60947
- Catégorie de surtension : Iii
- [ith] courant thermique conventionnel : 40 aà <= 60 °c pour circuit de puissance,10 aà <= 60 °c pour circuit de signalisation
- Pouvoir nominal d'enclenchement irms : 450 aà 440 v pour circuit de puissance conformément à iec 60947,140 a ac pour circuit de signalisation conformément à iec 60947-5-1,250 a dc pour circuit de signalisation conformément à iec 60947-5-1
- Pouvoir assigné de coupure : 450 aà 440 v pour circuit de puissance conformément à iec 60947
- [icw] courant assigné de courte durée admissible : 120 a <= 40 °c 1 min circuit de puissance
- 240 a <= 40 °c 10 s circuit de puissance :
- 380 a <= 40 °c 1 s circuit de puissance :
- 50 a <= 40 °c 10 min circuit de puissance :
- 100 a 1 s circuit de signalisation :
- 120 a 500 ms circuit de signalisation :
- 140 a 100 ms circuit de signalisation :
- Calibre du fusible à associer : 40 a ggà <= 690 v coordination type 2 pour circuit de puissance,63 a ggà <= 690 v coordination type 1 pour circuit de puissance,10 a gg pour circuit de signalisation conformément à iec 60947-5-1
- Impédance moyenne : 2 mohmà 50 hz - ith 40 a pour circuit de puissance
- [ui] tension assignée d'isolement : 600 v pour circuit de puissance certifications csa
- 600 v pour circuit de puissance certifications ul :
- 690 v pour circuit de puissance conformément à iec 60947-4-1 :
- 690 v pour circuit de signalisation conformément à iec 60947-1 :
- 600 v pour circuit de signalisation certifications csa :
- 600 v pour circuit de signalisation certifications ul :
- Durée de vie électrique : 1.4 mcycles 40 a ac-1 à ue <= 440 v
- Puissance dissipée par pôle : 3.2 w ac-1
- Couvercle de protection : Avec
- Support de montage : Platine,rail
- Normes : En 60947-4-1,en 60947-5-1,iec 60947-4-1,iec 60947-5-1,ul 508,csa c22.2 no 14
- Certifications du produit : Bv,ccc,csa,dnv,gl,gost,rina,ul,lros
- Mode de raccordement : Télécommande
- Télécommande : bornes à ressort 2 câble(s) 2.5 mm² - rigidité du câble
- Circuit de puissance : bornes à ressort 1 câble(s) 10 mm² - rigidité du câble
- Temps de fonctionnement : 4...19 ms ouverture,12...22 ms fermeture
- Niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale conformément à en/iso 13849-1,b10d = 20000000 cycle contacteur avec charge mécanique conformément à en/iso 13849-1
- Durée de vie mécanique : 15 mcycles
- Vitesse de commande : 3600 cyc/hà <= 60 °c
Référence Schneider Electric LC1D2583M7 / SCHLC1D2583M7
Caractéristiques techniques du produit :
Contacteur de puissance pour courant alternatif | |
---|---|
Adapté à un montage sur rail | Non |
Nombre de contacts à fermeture en tant que contacts principaux | 2,0 |
Nombre de contacts ouverture en tant que contacts principaux | 2,0 |
Nombre de contacts auxiliaires à fermeture | 1,0 |
Nombre de contacts auxiliaires à ouverture | 1,0 |
Courant de fonctionnement nominal ca-1, 400 v | 40,0 A |
Tension d'alimentation de courant nominal us à ca 50 hz | 220,0 V |
Tension d'alimentation de courant nominal us à ca 50 hz | 220 V |
Tension d'alimentation de courant nominal us à ca 60 hz | 220,0 V |
Tension d'alimentation de courant nominal us à ca 60 hz | 220 V |
Type de raccordement du circuit principal | Spring clamp connection |
Type de tension d'actionnement | Ac |
