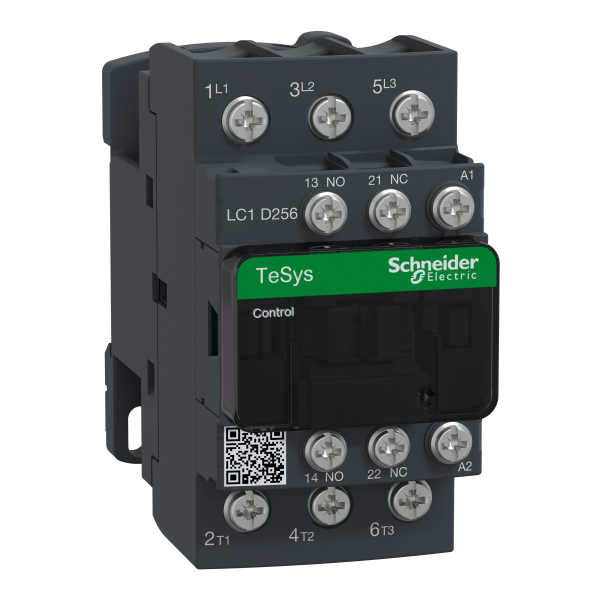

Contacteur Tesys Lc1d 3p Ac3 440v 25 A Bobine 240 V Ca
Contacteur Tesys Lc1d 3p Ac3 440v 25 A Bobine 240 V Ca

Photo(s) non contractuelle(s)

Contacteur Tesys Lc1d 3p Ac3 440v 25 A Bobine 240 V Ca

106,25 € HT 127,50 € TTC

Marque Schneider Electric

Référence LC1D256U7

EAN 3389110804911

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 10-15 jours Délai estimatif

Schneider Electric

SCHLA4DFB

Schneider Electric Module D Interface Amplificateur Tesys 24 V Cc

Non géré en stock
A commander

63,3417 € HT 76,01 € TTC

Schneider Electric

SCHLA4DT2U

Schneider Electric Module Temporisateur Électronique Type Travail 1.5 à 30 S 24 à 250 V Cc Et Ca

Non géré en stock
A commander

86,8583 € HT 104,23 € TTC

Schneider Electric

SCHLA4DWB

Schneider Electric Module D Interface Amplificateur Tesys 24 V Cc

Non géré en stock
A commander

77,2083 € HT 92,65 € TTC

Schneider Electric

SCHLAD4RCU

Module d’Antiparasitage TeSys D Schneider Circuit RC – 110 à 240 Vca – pour LC1D09 à D38

Rupture temporaire
A commander

9,9167 € HT 11,90 € TTC

Schneider Electric

SCHLAD4VU

Schneider Electric Module D Antiparasitage Varistance 110 à 250 V Ca

Non géré en stock
A commander

15,2417 € HT 18,29 € TTC

Schneider Electric

SCHLAD6K10M

Schneider Electric Bloc d'accrochage Mécanique Tesys 220 à 240 V Cc Et Ca 50 à 60 Hz

Non géré en stock
A commander

81,6917 € HT 98,03 € TTC

Schneider Electric

SCHLAD9ET1S

Tesys D - Capot De Sécurité Rouge - Pour Contacteur De 09 à 65a

Non géré en stock
A commander

1,6167 € HT 1,94 € TTC

Soit un total de 16,167 € HT Soit un total de 19,40 € TTC

Schneider Electric

SCHLAD9R1

Schneider Electric Kit Inverseur 3P

Non géré en stock
A commander

15,3083 € HT 18,37 € TTC

Schneider Electric

SCHLAD9R1V

Schneider Electric Kit Inverseur avec Ctrl

Non géré en stock
A commander

16,6833 € HT 20,02 € TTC

Schneider Electric

SCHLAD9V2

CONDAMNATION MECANIQUE

Non géré en stock
A commander

10,40 € HT 12,48 € TTC

Schneider Electric

SCHLADN026

Schneider Electric Bloc de contacts auxiliaires Tesys 0 F Plus 2 O Cosses à Sertir

Non géré en stock
A commander

13,70 € HT 16,44 € TTC

Schneider Electric

SCHLADN046

Schneider Electric Bloc de contacts auxiliaires Tesys 0 F Plus 4 O Cosses à Sertir

Non géré en stock
A commander

37,4833 € HT 44,98 € TTC

Schneider Electric

SCHLADN116

Schneider Electric Bloc de contacts auxiliaires Tesys 1 F Plus 1 O Cosses à Sertir

Non géré en stock
A commander

13,3083 € HT 15,97 € TTC

Schneider Electric

SCHLADN206

Schneider Electric Bloc de contacts auxiliaires Tesys 2 F Plus 0 O Cosses à Sertir

Non géré en stock
A commander

12,6583 € HT 15,19 € TTC

Schneider Electric

SCHLADN226

Schneider Electric Bloc de contacts auxiliaires Tesys 2 F Plus 2 O Cosses à Sertir

Non géré en stock
A commander

23,65 € HT 28,38 € TTC

Schneider Electric

SCHLADN316

Schneider Electric Bloc de contacts auxiliaires Tesys 3 F Plus 1 O Cosses à Sertir

Non géré en stock
A commander

35,5083 € HT 42,61 € TTC

Description

Désignation :

Contacteur Tesys Lc1d 3p Ac3 440v 25 A Bobine 240 V Ca

Description :
  • Gamme : Tesys
  • Nom du produit : Tesys d
  • Fonction produit : Contacteur
  • Nom abrégé de l'appareil : Lc1d
  • Application du contacteur : Commande du moteur,charge résistive
  • Catégorie d'emploi : Ac-1,ac-3
  • Description des pôles : 3p
  • Composition des pôles : 3f
  • [ue] tension assignée d'emploi : <= 690 v ac 25...400 hz pour circuit de puissance,<= 300 v dc pour circuit de puissance
  • [ie] courant assigné d'emploi : 25 a (<= 60 °c) à <= 440 v ac ac-3 pour circuit de puissance,40 a (<= 60 °c) à <= 440 v ac ac-1 pour circuit de puissance
  • Puissance moteur kw : 11 kwà 380...400 v ac 50/60 hz,15 kwà 500 v ac 50/60 hz,15 kwà 660...690 v ac 50/60 hz,5.5 kwà 220...230 v ac 50/60 hz,11 kwà 415...440 v ac 50/60 hz
  • Puissance moteur hp : 2 hpà 115 v ac 50/60 hz pour monophasé moteurs
  • 3 hpà 230/240 v ac 50/60 hz pour monophasé moteurs :
  • 5 hpà 200/208 v ac 50/60 hz pour 3 phases moteurs :
  • 7.5 hpà 230/240 v ac 50/60 hz pour 3 phases moteurs :
  • 15 hpà 460/480 v ac 50/60 hz pour 3 phases moteurs :
  • 20 hpà 575/600 v ac 50/60 hz pour 3 phases moteurs :
  • Control circuit type : C.a. 50/60 hz
  • Tension circuit de commande : 240 v c.a. 50/60 hz
  • Composition contact auxiliaire : 1f+1o
  • [uimp] tension assignéede tenue aux chocs : 6 kv conformément à iec 60947
  • Catégorie de surtension : Iii
  • [ith] courant thermique conventionnel : 40 aà <= 60 °c pour circuit de puissance,10 aà <= 60 °c pour circuit de signalisation
  • Pouvoir nominal d'enclenchement irms : 450 aà 440 v pour circuit de puissance conformément à iec 60947,140 a ac pour circuit de signalisation conformément à iec 60947-5-1,250 a dc pour circuit de signalisation conformément à iec 60947-5-1
  • Pouvoir assigné de coupure : 450 aà 440 v pour circuit de puissance conformément à iec 60947
  • [icw] courant assigné de courte durée admissible : 120 a <= 40 °c 1 min circuit de puissance
  • 240 a <= 40 °c 10 s circuit de puissance :
  • 380 a <= 40 °c 1 s circuit de puissance :
  • 50 a <= 40 °c 10 min circuit de puissance :
  • 100 a 1 s circuit de signalisation :
  • 120 a 500 ms circuit de signalisation :
  • 140 a 100 ms circuit de signalisation :
  • Calibre du fusible à associer : 40 a ggà <= 690 v coordination type 2 pour circuit de puissance,63 a ggà <= 690 v coordination type 1 pour circuit de puissance,10 a gg pour circuit de signalisation conformément à iec 60947-5-1
  • Impédance moyenne : 2 mohmà 50 hz - ith 40 a pour circuit de puissance
  • [ui] tension assignée d'isolement : 600 v pour circuit de puissance certifications csa
  • 600 v pour circuit de puissance certifications ul :
  • 690 v pour circuit de puissance conformément à iec 60947-4-1 :
  • 690 v pour circuit de signalisation conformément à iec 60947-1 :
  • 600 v pour circuit de signalisation certifications csa :
  • 600 v pour circuit de signalisation certifications ul :
  • Durée de vie électrique : 1.65 mcycles 25 a ac-3 à ue <= 440 v,1.4 mcycles 40 a ac-1 à ue <= 440 v
  • Puissance dissipée par pôle : 3.2 w ac-1,1.25 w ac-3
  • Couvercle de protection : Avec
  • Support de montage : Platine,rail
  • Normes : En 60947-4-1,en 60947-5-1,iec 60947-4-1,iec 60947-5-1,ul 508,csa c22.2 no 14
  • Certifications du produit : Bv,ccc,csa,dnv,gl,gost,rina,ul,lros
  • Mode de raccordement : Télécommande
  • Couple de serrage : Télécommande
  • Télécommande : 1.7 n.m - sur bornes à anneau - avec tournevis empreinte philips n°2 screw
  • Circuit de puissance : 2.5 n.m - sur bornes à anneau - avec tournevis plat Ø 8 mm screw
  • Circuit de puissance : 2.5 n.m - sur bornes à anneau - avec tournevis empreinte philips n°2 screw
  • Temps de fonctionnement : 4...19 ms ouverture,12...22 ms fermeture
  • Niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale conformément à en/iso 13849-1,b10d = 20000000 cycle contacteur avec charge mécanique conformément à en/iso 13849-1
  • Durée de vie mécanique : 15 mcycles
  • Vitesse de commande : 3600 cyc/hà <= 60 °c

Les avis clients

Caractéristiques techniques

Adapté à un montage sur rail Non
Puissance de fonctionnement nominale, ac-3, 400 v 11,0 kW
Nombre de contacts à fermeture en tant que contacts principaux 3,0
Nombre de contacts auxiliaires à fermeture 1,0
Nombre de contacts auxiliaires à ouverture 1,0
Courant de fonctionnement nominal ca-3, 400 v 25,0 A
Courant de fonctionnement nominal ca-1, 400 v 40,0 A
Tension d'alimentation de courant nominal us à ca 50 hz 240,0 V
Tension d'alimentation de courant nominal us à ca 50 hz 240 V
Tension d'alimentation de courant nominal us à ca 60 hz 240,0 V
Tension d'alimentation de courant nominal us à ca 60 hz 240 V
Type de raccordement du circuit principal Autre
Type de tension d'actionnement Ac
Puissance de fonctionnement nominale ca-4, 400 v 5,5 kW
Nombre de contacts ouverture en tant que contacts principaux 0,0
Courant de fonctionnement nominal ca-4, 400 v 12,0 A
