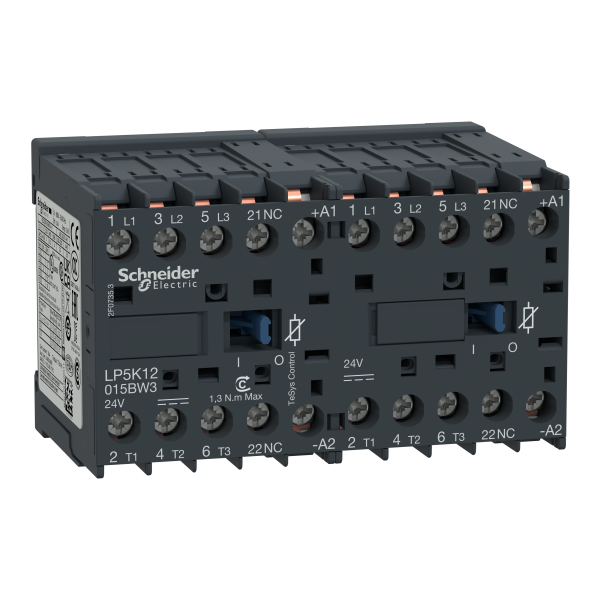

Contacteur inverseur tesys lp5k 3p ac3 440v 12 a bobine 24 v cc

SCHLP5K12015BW3 - Schneider Electric

• Gamme : Tesys
• Nom du produit : Tesys k
• Fonction produit : Contacteur-inverseur
• Nom abrégé de l'appareil : Lp5k
• Application du contacteur : Commande du moteur,charge résistive
• Catégorie d'emploi : Ac-1,ac-3,ac-4
• Présentation du produit : Préassemblé avec jeu de barres d'inversion
• Description des pôles : 3p
• Composition des pôles : 3f
• [ue] tension assignée d'emploi : 690 v ac 50/60 hz pour circuit de puissance,<= 690 v ac 50/60 hz pour circuit de signalisation
• [ie] courant assigné d'emploi : 20 a (<= 50 °c) à <= 440 v ac ac-1 pour circuit de puissance,16 a (<= 70 °c) à 690 v ac ac-1 pour circuit de puissance,12 aà <= 440 v ac ac-3 pour circuit de puissance
• Puissance moteur kw : 3 kwà 220...230 v ac 50/60 hz,4 kwà 480 v ac 50/60 hz,4 kwà 500...600 v ac 50/60 hz,4 kwà 660...690 v ac 50/60 hz,5.5 kwà 380...415 v ac 50/60 hz,5.5 kwà 440 v ac 50/60 hz
• Control circuit type : C.c. basse consommation
• Tension circuit de commande : 24 v c.c.
• Composition contact auxiliaire : 1 ''o''
• [uimp] tension assignéede tenue aux chocs : 8 kv
• Catégorie de surtension : Iii
• [ith] courant thermique conventionnel : 20 aà <= 50 °c pour circuit de puissance,10 aà <= 50 °c pour circuit de signalisation
• Pouvoir nominal d'enclenchement irms : 110 a ac pour circuit de signalisation conformément à iec 60947,144 a ac pour circuit de puissance conformément à nf c 63-110,144 a ac pour circuit de puissance conformément à iec 60947
• Pouvoir assigné de coupure : 110 aà 440 v conformément à iec 60947,80 aà 500 v conformément à iec 60947,70 aà 660...690 v conformément à iec 60947
• [icw] courant assigné de courte durée admissible : 80 a 1 s circuit de signalisation
• 90 a 500 ms circuit de signalisation :
• 110 a 100 ms circuit de signalisation :
• 115 a <= 50 °c 1 s circuit de puissance :
• 105 a <= 50 °c 5 s circuit de puissance :
• 100 a <= 50 °c 10 s circuit de puissance :
• 75 a <= 50 °c 30 s circuit de puissance :
• 55 a <= 50 °c 1 min circuit de puissance :
• 50 a <= 50 °c 3 min circuit de puissance :
• 25 a <= 50 °c >= 15 s circuit de puissance :
• Calibre du fusible à associer : 25 a ggà <= 440 v pour circuit de puissance,25 a am pour circuit de puissance,10 a gg pour circuit de signalisation conformément à iec 60947,10 a gg pour circuit de signalisation conformément à vde 0660
• Impédance moyenne : 3 mohmà 50 hz - ith 20 a pour circuit de puissance
• [ui] tension assignée d'isolement : 690 v pour circuit de puissance conformément à iec 60947-4-1
• 600 v pour circuit de puissance conformément à ul 508 :
• 690 v pour circuit de signalisation conformément à iec 60947-4-1 :
• 690 v pour circuit de signalisation conformément à iec 60947-5-1 :
• 600 v pour circuit de signalisation conformément à ul 508 :
• 600 v pour circuit de puissance conformément à csa c22.2 no 14 :
• 600 v pour circuit de signalisation conformément à csa c22.2 no 14 :
• Durée de vie électrique : 0.3 mcycles 20 a ac-1 à ue <= 440 v,1.3 mcycles 12 a ac-3 à ue <= 440 v
• Type de verrouillage : Mécanique
• Support de montage : Platine,rail
• Normes : Bs 5424,iec 60947,nf c 63-110,vde 0660
• Certifications du produit : Csa,ul
• Mode de raccordement : Bornes à ressort 1 câble(s) 0.75...1.5 mm² - rigidité du câble
• Temps de fonctionnement : 10...20 ms désexcitation bobine + ouverture ''f'',30...40 ms excitation bobine + fermeture ''f''
• Niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale conformément à en/iso 13849-1,b10d = 20000000 cycle contacteur avec charge mécanique conformément à en/iso 13849-1
• Durée de vie mécanique : 5 mcycles
• Vitesse de commande : 3600 cyc/h
