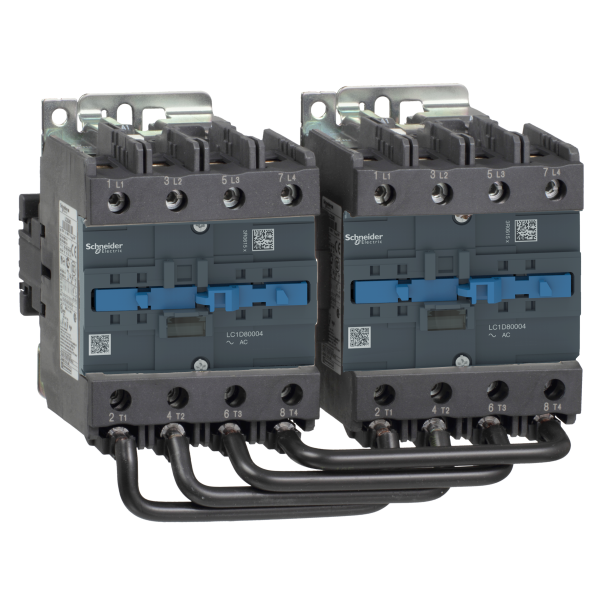

Schneider electric contacteur inverseur tesys lc2d 4p ac1 440v 125 a bobine 230 v ca

SCHLC2D80004P7 - Schneider Electric

• Gamme : TeSys
• Product name : TeSys D
• Type de produit ou de composant : Contacteur inverseur
• Nom abrégé d'appareil : LC2D
• Application du contacteur : Charge résistive
• Catégorie d'emploi : AC-1
• Présentation du produit : Préassemblé avec jeu de barres d'inversion
• Description des pôles : 4P
• Composition des pôles : 4F
• [ue] tension assignée d'emploi : <= 1000 V AC 25...400 Hz pour circuit de puissance / <= 300 V DC pour circuit de puissance
• [ie] courant assigné d'emploi :
• Control circuit type :
• Tension circuit de commande : 230 V AC 50/60 Hz
• [uimp] tension assignéede tenue aux chocs : 8 kV conformément à IEC 60947
• Catégorie de surtension : III
• [ith] courant thermique conventionnel : 125 A à <= 60 °C pour circuit de puissance
• Pouvoir nominal d'enclenchement irms : 1100 A à 440 V pour circuit de puissance conformément à IEC 60947
• Pouvoir assigné de coupure : 1100 A à 440 V pour circuit de puissance conformément à IEC 60947
• [icw] courant assigné de courte durée admissible : 135 A <= 40 °C 10 min circuit de puissance / 640 A <= 40 °C 10 s circuit de puissance / 990 A <= 40 °C 1 s circuit de puissance / 320 A <= 40 °C 1 min circuit de puissance
• Calibre du fusible à associer : 160 A gG à <= 690 V coordination type 2 pour circuit de puissance / 200 A gG à <= 690 V coordination type 1 pour circuit de puissance
• Impédance moyenne : À 50 Hz - Ith 125 A pour circuit de puissance
• [ui] tension assignée d'isolement : 1000 V pour circuit de puissance conformément à IEC 60947-4-1 / 600 V pour circuit de puissance certifications CSA / 600 V pour circuit de puissance certifications UL
• Durée de vie électrique : 0.8 Mcycles 125 A AC-1 à Ue <= 440 V
• Puissance dissipée par pôle : 12.5 W AC-1
• Couvercle de protection : Sans
• Type de verrouillage : Mécanique
• Support de montage : Platine / Rail
• Normes : EN 60947-4-1 / EN 60947-5-1 / IEC 60947-4-1 / IEC 60947-5-1 / UL 508 / CSA C22.2 No 14
• Certifications du produit : BV / CCC / CSA / DNV / GL / GOST / RINA / UL / LROS
• Mode de raccordement : Télécommande : borniers à vis-étrier 2 câble(s) 1...2.5 mm² - rigidité du câble: souple - avec extrémité de câble / Télécommande : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble: souple - sans extrémité de câble / Télécommande : borniers à vis-étrier 2 câble(s) 1...4 mm² - rigidité du câble: souple - sans extrémité de câble / Télécommande : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble: rigide - sans extrémité de câble / Télécommande : borniers à vis-étrier 2 câble(s) 1...4 mm² - rigidité du câble: rigide - sans extrémité de câble / Télécommande : borniers à vis-étrier 1 câble(s) 1...2.5 mm² - rigidité du câble: souple - avec extrémité de câble / Circuit de puissance : connecteur 1 câble(s) 4...50 mm² - rigidité du câble: souple - sans extrémité de câble / Circuit de puissance : connecteur 2 câble(s) 4...25 mm² - rigidité du câble: souple - sans extrémité de câble / Circuit de puissance : connecteur 1 câble(s) 4...50 mm² - rigidité du câble: souple - avec extrémité de câble / Circuit de puissance : connecteur 2 câble(s) 4...16 mm² - rigidité du câble: souple - avec extrémité de câble / Circuit de puissance : connecteur 1 câble(s) 4...50 mm² - rigidité du câble: rigide - sans extrémité de câble / Circuit de puissance : connecteur 2 câble(s) 4...25 mm² - rigidité du câble: rigide - sans extrémité de câble
• Couple de serrage : Circuit de puissance : 9 N.m - sur connecteur - avec tournevis plat Ø 6 à Ø 8 mm / Circuit de puissance : 9 N.m - sur connecteur hexagonal 4 mm / Télécommande : 1.2 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm / Télécommande : 1.2 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2
• Temps de fonctionnement : 20...35 ms fermeture / 6...20 ms ouverture
• Niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale conformément à EN/ISO 13849-1 / B10d = 20000000 cycle contacteur avec charge mécanique conformément à EN/ISO 13849-1
• Durée de vie mécanique : 4 Mcycles
• Vitesse de commande : 3600 cyc/h à <= 60 °C

• Technologie bobine : Sans module d'antiparasitage intégré
• Plage de tension du circuit de commande : 0,3 à 0,6 Uc à 55 °C perte de niveau 50/60 Hz / 0,8 à 1,1 Uc à 55 °C opérationnel 50 Hz / 0,85...1,1 Uc à 55 °C opérationnel 60 Hz
• Consommation moyenne à l'appel en va : 245 VA à 20 °C (cos ' 0.75) 60 Hz / 245 VA à 20 °C (cos ' 0.75) 50 Hz
• Consommation moyenne au maintien en va : 26 VA à 20 °C (cos ' 0.3) 60 Hz / 26 VA à 20 °C (cos ' 0.3) 50 Hz
• Dissipation thermique : 6...10 W à 50/60 Hz
