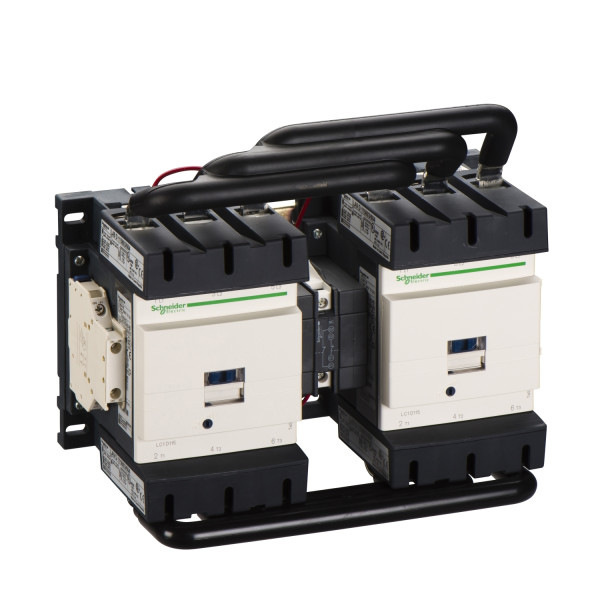

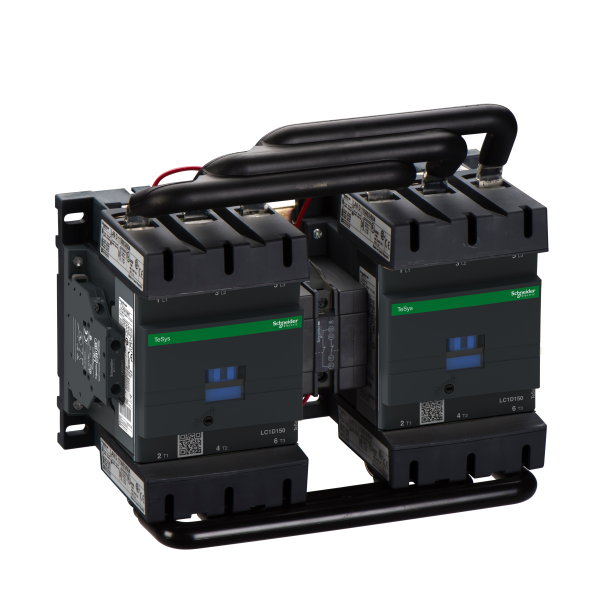

Schneider electric contacteur inverseur tesys lc2d 3p ac3 440v 150 a bobine 48 v ca
1770.25 € TTC
Marque : Schneider Electric
Référence : LC2D150E7
EAN : 3389110508659
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : LC2D150E7
EAN : 3389110508659
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 3540 point(s) de fidélité.
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 9-14 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Informations supplémentaires :
Documentation
Documentation
Documentation
Documentation
Documentation
Documentation
Descriptif
Caractéristiques principales :
Ancien produit : Telemecanique LC2D150E7
- Gamme : TeSys
- Product name :
- Type de produit ou de composant : Contacteur-inverseur
- Nom abrégé d'appareil : LC2D
- Application du contacteur : Commande du moteur / Charge résistive
- Catégorie d'emploi : AC-1 / AC-3
- Présentation du produit : Préassemblé avec jeu de barres d'inversion
- Description des pôles : 3P
- Composition des pôles : 3F
- [ue] tension assignée d'emploi :
- [ie] courant assigné d'emploi :
- Puissance moteur kw : 100 kW à 660...690 V AC 50/60 Hz / 40 kW à 220...230 V AC 50/60 Hz / 75 kW à 1000 V AC 50/60 Hz / 75 kW à 380...400 V AC 50/60 Hz / 90 kW à 500 V AC 50/60 Hz / 80 kW à 415...440 V AC 50/60 Hz
- Puissance moteur hp : 40 hp à 200/208 V AC 50/60 Hz pour 3 phases moteurs / 50 hp à 230/240 V AC 50/60 Hz pour 3 phases moteurs / 100 hp à 460/480 V AC 50/60 Hz pour 3 phases moteurs / 125 hp à 575/600 V AC 50/60 Hz pour 3 phases moteurs
- Control circuit type :
- Tension circuit de commande : 48 V AC 50/60 Hz
- Composition contact auxiliaire : 1F+1O
- [uimp] tension assignéede tenue aux chocs : 8 kV conformément à IEC 60947
- Catégorie de surtension : III
- [ith] courant thermique conventionnel : 200 A à <= 60 °C pour circuit de puissance
- Pouvoir nominal d'enclenchement irms : 1660 A à 440 V pour circuit de puissance conformément à IEC 60947 / 140 A AC pour circuit de signalisation conformément à IEC 60947-5-1 / 250 A DC pour circuit de signalisation conformément à IEC 60947-5-1
- Pouvoir assigné de coupure : 1400 A à 440 V pour circuit de puissance conformément à IEC 60947
- [icw] courant assigné de courte durée admissible : 100 A 1 s circuit de signalisation / 120 A 500 ms circuit de signalisation / 140 A 100 ms circuit de signalisation / 250 A <= 40 °C 10 min circuit de puissance / 580 A <= 40 °C 1 min circuit de puissance / 1200 A <= 40 °C 10 s circuit de puissance / 1400 A <= 40 °C 1 s circuit de puissance
- Calibre du fusible à associer : 250 A gG à <= 690 V coordination type 2 pour circuit de puissance / 315 A gG à <= 690 V coordination type 1 pour circuit de puissance / 10 A gG pour circuit de signalisation conformément à IEC 60947-5-1
- Impédance moyenne : À 50 Hz - Ith 200 A pour circuit de puissance
- [ui] tension assignée d'isolement : 1000 V pour circuit de puissance conformément à IEC 60947-4-1 / 600 V pour circuit de puissance certifications CSA / 600 V pour circuit de puissance certifications UL / 690 V pour circuit de signalisation conformément à IEC 60947-1 / 600 V pour circuit de signalisation certifications CSA / 600 V pour circuit de signalisation certifications UL
- Durée de vie électrique : 0.85 Mcycles 150 A AC-3 à Ue <= 440 V / 1 Mcycles 200 A AC-1 à Ue <= 440 V
- Puissance dissipée par pôle : 24 W AC-1 / 13.5 W AC-3
- Couvercle de protection : Avec
- Type de verrouillage : Électrique / Mécanique
- Support de montage : Platine / Rail
- Normes : EN 60947-4-1 / EN 60947-5-1 / IEC 60947-4-1 / IEC 60947-5-1 / UL 508 / CSA C22.2 No 14
- Certifications du produit : BV / CCC / CSA / DNV / GL / GOST / RINA / UL / LROS
- Mode de raccordement : Télécommande : borniers à vis-étrier 2 câble(s) 1...2.5 mm² - rigidité du câble: souple - sans extrémité de câble / Télécommande : borniers à vis-étrier 2 câble(s) 1...2.5 mm² - rigidité du câble: souple - avec extrémité de câble / Télécommande : borniers à vis-étrier 2 câble(s) 1...2.5 mm² - rigidité du câble: rigide - sans extrémité de câble / Télécommande : borniers à vis-étrier 1 câble(s) 1...2.5 mm² - rigidité du câble: souple - avec extrémité de câble / Télécommande : borniers à vis-étrier 1 câble(s) 1...2.5 mm² - rigidité du câble: souple - sans extrémité de câble / Télécommande : borniers à vis-étrier 1 câble(s) 1...2.5 mm² - rigidité du câble: rigide - sans extrémité de câble / Circuit de puissance : connecteur 1 câble(s) 10...120 mm² - rigidité du câble: souple - sans extrémité de câble / Circuit de puissance : connecteur 2 câble(s) 10...50 mm² - rigidité du câble: souple - sans extrémité de câble / Circuit de puissance : connecteur 1 câble(s) 10...120 mm² - rigidité du câble: souple - avec extrémité de câble / Circuit de puissance : connecteur 2 câble(s) 10...50 mm² - rigidité du câble: souple - avec extrémité de câble / Circuit de puissance : connecteur 1 câble(s) 10...120 mm² - rigidité du câble: rigide - sans extrémité de câble / Circuit de puissance : connecteur 2 câble(s) 10...50 mm² - rigidité du câble: rigide - sans extrémité de câble
- Couple de serrage : Circuit de puissance : 12 N.m - sur connecteur hexagonal 4 mm / Télécommande : 1.2 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm / Télécommande : 1.2 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2
- Temps de fonctionnement : 20...35 ms fermeture / 40...75 ms ouverture
- Niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale conformément à EN/ISO 13849-1 / B10d = 20000000 cycle contacteur avec charge mécanique conformément à EN/ISO 13849-1
- Durée de vie mécanique : 8000000 cycle
- Vitesse de commande : 1200 cyc/h à <= 60 °C
- Technologie bobine : Suppresseur à diode de limite de crête bidirectionnel incorporé
- Plage de tension du circuit de commande : 0,3 à 0,5 Uc à 55 °C perte de niveau 50/60 Hz / 0,8...1,15 Uc à 55 °C opérationnel 50/60 Hz
- Consommation moyenne à l'appel en va : 280...350 VA à 20 °C (cos ' 0.9) 60 Hz / 280...350 VA à 20 °C (cos ' 0.9) 50 Hz
- Consommation moyenne au maintien en va : 2...18 VA à 20 °C (cos ' 0.9) 60 Hz / 2...18 VA à 20 °C (cos ' 0.9) 50 Hz
- Dissipation thermique : 3...4.5 W à 50/60 Hz
- Type de contacts auxiliaires : Type branchés mécaniquement (1F+1O) conformément à IEC 60947-5-1 / Type contact miroir (1 ''O'') conformément à IEC 60947-4-1
- Fréquence circuit signalisation : 25...400 Hz
- Courant commuté minimum : 5 mA pour circuit de signalisation
- Tension de commutation minimale : 17 V pour circuit de signalisation
- Temps de non-chevauchement : 1.5 ms sur désexcitation (entre contact NC + NO) / 1.5 ms sur excitation (entre contact NC + NO)
- Résistance d'isolement : > 10 M' pour circuit de signalisation
Ancien produit : Telemecanique LC2D150E7
Référence Schneider Electric LC2D150E7 / SCHLC2D150E7
Caractéristiques techniques du produit :
Contacteurs Assemblés | |
---|---|
Fonction | Contacteur-inverseur |
Puissance de fonctionnement nominale, ac-3, 400 v | 75,0 kW |
Courant de fonctionnement nominal ca-3, 400 v | 150,0 A |
Tension d'alimentation de courant nominal us à ca 50 hz | 48,0 V |
Tension d'alimentation de courant nominal us à ca 50 hz | 48 V |
Tension d'alimentation de courant nominal us à ca 60 hz | 48,0 V |
Tension d'alimentation de courant nominal us à ca 60 hz | 48 V |
Indice de protection (ip) | Ip20 |
Type de raccordement du circuit principal | Raccordement à vis |
Type de tension d'actionnement | Ac |
Degré de protection (nema) | Autre |
Puissance de fonctionnement nominale nema | 74,6 kW |
Nombre de contacts à fermeture en tant que contacts principaux | 3,0 |
Nombre de contacts ouverture en tant que contacts principaux | 0,0 |
Montage possible sur barres profilées | Non |
Finition du raccordement électrique du circuit auxiliaire / commande | Raccordement à vis |
