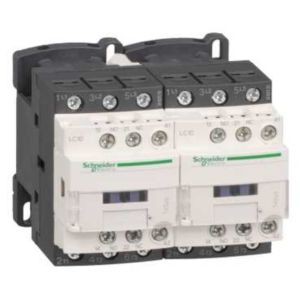

Contacteur inverseur tesys lc2d 3p ac3 440v 12 a bobine 12 vcc

SCHLC2D12JL - Schneider Electric

• Gamme : Tesys
• Nom du produit : Tesys d
• Fonction produit : Contacteur-inverseur
• Nom abrégé de l'appareil : Lc2d
• Application du contacteur : Commande du moteur,charge résistive
• Catégorie d'emploi : Ac-1,ac-3
• Présentation du produit : Préassemblé avec jeu de barres d'inversion
• Description des pôles : 3p
• Composition des pôles : 3f
• [ue] tension assignée d'emploi : <= 690 v ac 25...400 hz pour circuit de puissance,<= 300 v dc pour circuit de puissance
• [ie] courant assigné d'emploi : 12 a (<= 60 °c) à <= 440 v ac ac-3 pour circuit de puissance,25 a (<= 60 °c) à <= 440 v ac ac-1 pour circuit de puissance
• Puissance moteur kw : 3 kwà 220...230 v ac 50/60 hz,7.5 kwà 500 v ac 50/60 hz,7.5 kwà 660...690 v ac 50/60 hz,5.5 kwà 380...400 v ac 50/60 hz,5.5 kwà 415...440 v ac 50/60 hz
• Puissance moteur hp : 1 hpà 115 v ac 50/60 hz pour monophasé moteurs
• 2 hpà 230/240 v ac 50/60 hz pour monophasé moteurs :
• 3 hpà 200/208 v ac 50/60 hz pour 3 phases moteurs :
• 3 hpà 230/240 v ac 50/60 hz pour 3 phases moteurs :
• 7.5 hpà 460/480 v ac 50/60 hz pour 3 phases moteurs :
• 10 hpà 575/600 v ac 50/60 hz pour 3 phases moteurs :
• Control circuit type : C.c. basse consommation
• Tension circuit de commande : 12 v c.c.
• Composition contact auxiliaire : 1f+1o
• [uimp] tension assignéede tenue aux chocs : 6 kv conformément à iec 60947
• Catégorie de surtension : Iii
• [ith] courant thermique conventionnel : 25 aà <= 60 °c pour circuit de puissance,10 aà <= 60 °c pour circuit de signalisation
• Pouvoir nominal d'enclenchement irms : 250 aà 440 v pour circuit de puissance conformément à iec 60947,140 a ac pour circuit de signalisation conformément à iec 60947-5-1,250 a dc pour circuit de signalisation conformément à iec 60947-5-1
• Pouvoir assigné de coupure : 250 aà 440 v pour circuit de puissance conformément à iec 60947
• [icw] courant assigné de courte durée admissible : 105 a <= 40 °c 10 s circuit de puissance
• 210 a <= 40 °c 1 s circuit de puissance :
• 30 a <= 40 °c 10 min circuit de puissance :
• 61 a <= 40 °c 1 min circuit de puissance :
• 100 a 1 s circuit de signalisation :
• 120 a 500 ms circuit de signalisation :
• 140 a 100 ms circuit de signalisation :
• Calibre du fusible à associer : 25 a ggà <= 690 v coordination type 2 pour circuit de puissance,40 a ggà <= 690 v coordination type 1 pour circuit de puissance,10 a gg pour circuit de signalisation conformément à iec 60947-5-1
• Impédance moyenne : 2.5 mohmà 50 hz - ith 25 a pour circuit de puissance
• [ui] tension assignée d'isolement : 600 v pour circuit de puissance certifications csa
• 600 v pour circuit de puissance certifications ul :
• 690 v pour circuit de puissance conformément à iec 60947-4-1 :
• 690 v pour circuit de signalisation conformément à iec 60947-1 :
• 600 v pour circuit de signalisation certifications csa :
• 600 v pour circuit de signalisation certifications ul :
• Durée de vie électrique : 2 mcycles 12 a ac-3 à ue <= 440 v,0.8 mcycles 25 a ac-1 à ue <= 440 v
• Puissance dissipée par pôle : 0.36 w ac-3,1.56 w ac-1
• Couvercle de protection : Avec
• Type de verrouillage : Mécanique
• Support de montage : Platine,rail
• Normes : En 60947-4-1,en 60947-5-1,iec 60947-4-1,iec 60947-5-1,ul 508,csa c22.2 no 14
• Certifications du produit : Bv,ccc,csa,dnv,gl,gost,rina,ul,lros
• Mode de raccordement : Télécommande
• Circuit de puissance : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble
• Télécommande : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble
• Télécommande : borniers à vis-étrier 2 câble(s) 1...4 mm² - rigidité du câble
• Télécommande : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble
• Télécommande : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble
• Télécommande : borniers à vis-étrier 2 câble(s) 1...4 mm² - rigidité du câble
• Circuit de puissance : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble
• Circuit de puissance : borniers à vis-étrier 2 câble(s) 1...4 mm² - rigidité du câble
• Circuit de puissance : borniers à vis-étrier 2 câble(s) 1...2.5 mm² - rigidité du câble
• Circuit de puissance : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble
• Circuit de puissance : borniers à vis-étrier 2 câble(s) 1...4 mm² - rigidité du câble
• Couple de serrage : Circuit de puissance
• Circuit de puissance : 1.7 n.m - sur borniers à vis-étrier - avec tournevis empreinte philips n°2
• Télécommande : 1.7 n.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm
• Télécommande : 1.7 n.m - sur borniers à vis-étrier - avec tournevis empreinte philips n°2
• Temps de fonctionnement : 65.45...88.55 ms fermeture,20...30 ms ouverture
• Niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale conformément à en/iso 13849-1,b10d = 20000000 cycle contacteur avec charge mécanique conformément à en/iso 13849-1
• Durée de vie mécanique : 30 mcycles
• Vitesse de commande : 3600 cyc/hà <= 60 °c
