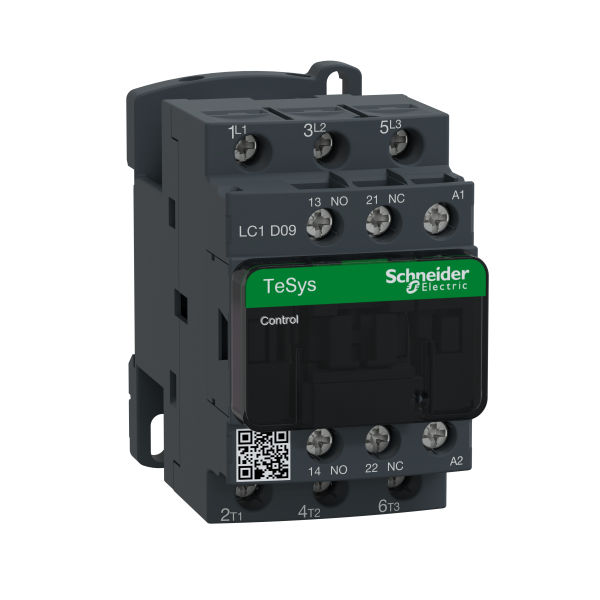

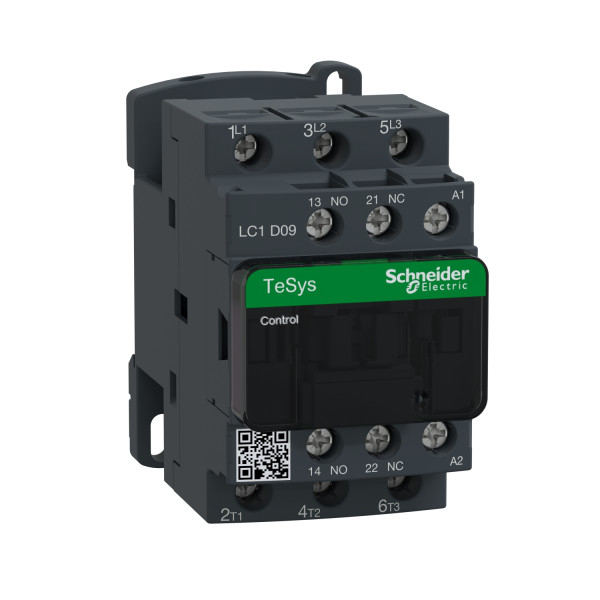

Contacteur cont 9a 1f plus 1o 240v 50 60
1163.76 TTC
Soit un prix unitaire de 48.49 € TTC
Soit un prix unitaire de 48.49 € TTC
Marque : Schneider Electric
Référence : LC1D09U7TQ
EAN : 3389110125979
Emballage : 24
> Voir plus de détails
> Fiche E-Catalogue
Référence : LC1D09U7TQ
EAN : 3389110125979
Emballage : 24
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 96 point(s) de fidélité.
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 10-15 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Descriptif
Désignation :
Contacteur Cont 9a 1f Plus 1o 240v 50 60
Description :
Contacteur Cont 9a 1f Plus 1o 240v 50 60
Description :
- Gamme : Tesys
- Nom du produit : Tesys d
- Fonction produit : Contacteur
- Nom abrégé de l'appareil : Lc1d
- Application du contacteur : Commande du moteur,charge résistive
- Catégorie d'emploi : Ac-1,ac-3
- Description des pôles : 3p
- Composition des pôles : 3f
- [ue] tension assignée d'emploi : <= 690 v ac 25...400 hz pour circuit de puissance,<= 300 v dc pour circuit de puissance
- [ie] courant assigné d'emploi : 25 a (<= 60 °c) à <= 440 v ac ac-1 pour circuit de puissance,9 a (<= 60 °c) à <= 440 v ac ac-3 pour circuit de puissance
- Puissance moteur kw : 4 kwà 380...400 v ac 50/60 hz,2.2 kwà 220...230 v ac 50/60 hz,5.5 kwà 500 v ac 50/60 hz,5.5 kwà 660...690 v ac 50/60 hz,4 kwà 415...440 v ac 50/60 hz
- Puissance moteur hp : 0.5 hpà 115 v ac 50/60 hz pour monophasé moteurs
- 1 hpà 230/240 v ac 50/60 hz pour monophasé moteurs :
- 2 hpà 200/208 v ac 50/60 hz pour 3 phases moteurs :
- 2 hpà 230/240 v ac 50/60 hz pour 3 phases moteurs :
- 5 hpà 460/480 v ac 50/60 hz pour 3 phases moteurs :
- 7.5 hpà 575/600 v ac 50/60 hz pour 3 phases moteurs :
- Control circuit type : C.a. 50/60 hz
- Tension circuit de commande : 240 v c.a. 50/60 hz
- Composition contact auxiliaire : 1f+1o
- [uimp] tension assignéede tenue aux chocs : 6 kv conformément à iec 60947
- Catégorie de surtension : Iii
- [ith] courant thermique conventionnel : 25 aà <= 60 °c pour circuit de puissance,10 aà <= 60 °c pour circuit de signalisation
- Pouvoir nominal d'enclenchement irms : 250 aà 440 v pour circuit de puissance conformément à iec 60947,140 a ac pour circuit de signalisation conformément à iec 60947-5-1,250 a dc pour circuit de signalisation conformément à iec 60947-5-1
- Pouvoir assigné de coupure : 250 aà 440 v pour circuit de puissance conformément à iec 60947
- [icw] courant assigné de courte durée admissible : 105 a <= 40 °c 10 s circuit de puissance
- 210 a <= 40 °c 1 s circuit de puissance :
- 30 a <= 40 °c 10 min circuit de puissance :
- 61 a <= 40 °c 1 min circuit de puissance :
- 100 a 1 s circuit de signalisation :
- 120 a 500 ms circuit de signalisation :
- 140 a 100 ms circuit de signalisation :
- Calibre du fusible à associer : 20 a ggà <= 690 v coordination type 2 pour circuit de puissance,25 a ggà <= 690 v coordination type 1 pour circuit de puissance,10 a gg pour circuit de signalisation conformément à iec 60947-5-1
- Impédance moyenne : 2.5 mohmà 50 hz - ith 25 a pour circuit de puissance
- [ui] tension assignée d'isolement : 600 v pour circuit de puissance certifications csa
- 600 v pour circuit de puissance certifications ul :
- 690 v pour circuit de puissance conformément à iec 60947-4-1 :
- 690 v pour circuit de signalisation conformément à iec 60947-1 :
- 600 v pour circuit de signalisation certifications csa :
- 600 v pour circuit de signalisation certifications ul :
- Durée de vie électrique : 0.6 mcycles 25 a ac-1 à ue <= 440 v,2 mcycles 9 a ac-3 à ue <= 440 v
- Puissance dissipée par pôle : 0.2 w ac-3,1.56 w ac-1
- Couvercle de protection : Avec
- Support de montage : Platine,rail
- Normes : En 60947-4-1,en 60947-5-1,iec 60947-4-1,iec 60947-5-1,ul 508,csa c22.2 no 14
- Certifications du produit : Bv,ccc,csa,dnv,gl,gost,rina,ul,lros
- Mode de raccordement : Télécommande
- Circuit de puissance : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble
- Télécommande : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble
- Télécommande : borniers à vis-étrier 2 câble(s) 1...4 mm² - rigidité du câble
- Télécommande : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble
- Télécommande : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble
- Télécommande : borniers à vis-étrier 2 câble(s) 1...4 mm² - rigidité du câble
- Circuit de puissance : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble
- Circuit de puissance : borniers à vis-étrier 2 câble(s) 1...4 mm² - rigidité du câble
- Circuit de puissance : borniers à vis-étrier 2 câble(s) 1...2.5 mm² - rigidité du câble
- Circuit de puissance : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble
- Circuit de puissance : borniers à vis-étrier 2 câble(s) 1...4 mm² - rigidité du câble
- Couple de serrage : Circuit de puissance
- Circuit de puissance : 1.7 n.m - sur borniers à vis-étrier - avec tournevis empreinte philips n°2
- Télécommande : 1.7 n.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm
- Télécommande : 1.7 n.m - sur borniers à vis-étrier - avec tournevis empreinte philips n°2
- Temps de fonctionnement : 4...19 ms ouverture,12...22 ms fermeture
- Niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale conformément à en/iso 13849-1,b10d = 20000000 cycle contacteur avec charge mécanique conformément à en/iso 13849-1
- Durée de vie mécanique : 15 mcycles
- Vitesse de commande : 3600 cyc/hà <= 60 °c
Référence Schneider Electric LC1D09U7TQ / SCHLC1D09U7TQ
Caractéristiques techniques du produit :
Contacteur de puissance pour courant alternatif | |
---|---|
Adapté à un montage sur rail | Non |
Puissance de fonctionnement nominale, ac-3, 400 v | 4,0 kW |
Nombre de contacts à fermeture en tant que contacts principaux | 3,0 |
Nombre de contacts auxiliaires à fermeture | 1,0 |
Nombre de contacts auxiliaires à ouverture | 1,0 |
Courant de fonctionnement nominal ca-3, 400 v | 9,0 A |
Courant de fonctionnement nominal ca-1, 400 v | 25,0 A |
Tension d'alimentation de courant nominal us à ca 50 hz | 240,0 V |
Tension d'alimentation de courant nominal us à ca 50 hz | 240 V |
Tension d'alimentation de courant nominal us à ca 60 hz | 240,0 V |
Tension d'alimentation de courant nominal us à ca 60 hz | 240 V |
Type de raccordement du circuit principal | Raccordement à vis |
Type de tension d'actionnement | Ac |
Puissance de fonctionnement nominale ca-4, 400 v | 2,2 kW |
Nombre de contacts ouverture en tant que contacts principaux | 0,0 |
Courant de fonctionnement nominal ca-4, 400 v | 6,0 A |
