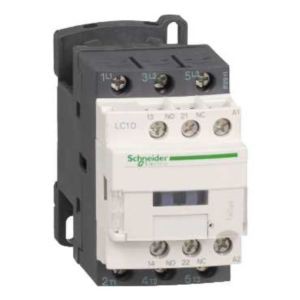

Contacteur Cont 25a 1f Plus 1o 120v C.f.
Prix sur consultation
Description
Désignation :Contacteur Cont 25a 1f Plus 1o 120v C.f.
Description :
- Gamme : Tesys
- Nom du produit : Tesys d
- Fonction produit : Contacteur
- Nom abrégé de l'appareil : Lc1d
- Application du contacteur : Commande du moteur,charge résistive
- Catégorie d'emploi : Ac-1,ac-3
- Description des pôles : 3p
- Composition des pôles : 3f
- [ue] tension assignée d'emploi : <= 690 v ac 25...400 hz pour circuit de puissance,<= 300 v dc pour circuit de puissance
- [ie] courant assigné d'emploi : 25 a (<= 60 °c) à <= 440 v ac ac-3 pour circuit de puissance,40 a (<= 60 °c) à <= 440 v ac ac-1 pour circuit de puissance
- Puissance moteur kw : 11 kwà 380...400 v ac 50/60 hz,15 kwà 500 v ac 50/60 hz,15 kwà 660...690 v ac 50/60 hz,5.5 kwà 220...230 v ac 50/60 hz,11 kwà 415...440 v ac 50/60 hz
- Puissance moteur hp : 2 hpà 115 v ac 50/60 hz pour monophasé moteurs
- 3 hpà 230/240 v ac 50/60 hz pour monophasé moteurs :
- 5 hpà 200/208 v ac 50/60 hz pour 3 phases moteurs :
- 7.5 hpà 230/240 v ac 50/60 hz pour 3 phases moteurs :
- 15 hpà 460/480 v ac 50/60 hz pour 3 phases moteurs :
- 20 hpà 575/600 v ac 50/60 hz pour 3 phases moteurs :
- Control circuit type : C.a. 50/60 hz
- Tension circuit de commande : 120 v ac 50/60 hz
- Composition contact auxiliaire : 1f+1o
- [uimp] tension assignéede tenue aux chocs : 6 kv conformément à iec 60947
- Catégorie de surtension : Iii
- [ith] courant thermique conventionnel : 40 aà <= 60 °c pour circuit de puissance,10 aà <= 60 °c pour circuit de signalisation
- Pouvoir nominal d'enclenchement irms : 450 aà 440 v pour circuit de puissance conformément à iec 60947,140 a ac pour circuit de signalisation conformément à iec 60947-5-1,250 a dc pour circuit de signalisation conformément à iec 60947-5-1
- Pouvoir assigné de coupure : 450 aà 440 v pour circuit de puissance conformément à iec 60947
- [icw] courant assigné de courte durée admissible : 120 a <= 40 °c 1 min circuit de puissance
- 240 a <= 40 °c 10 s circuit de puissance :
- 380 a <= 40 °c 1 s circuit de puissance :
- 50 a <= 40 °c 10 min circuit de puissance :
- 100 a 1 s circuit de signalisation :
- 120 a 500 ms circuit de signalisation :
- 140 a 100 ms circuit de signalisation :
- Calibre du fusible à associer : 40 a ggà <= 690 v coordination type 2 pour circuit de puissance,63 a ggà <= 690 v coordination type 1 pour circuit de puissance,10 a gg pour circuit de signalisation conformément à iec 60947-5-1
- Impédance moyenne : 2 mohmà 50 hz - ith 40 a pour circuit de puissance
- [ui] tension assignée d'isolement : 600 v pour circuit de puissance certifications csa
- 600 v pour circuit de puissance certifications ul :
- 690 v pour circuit de puissance conformément à iec 60947-4-1 :
- 690 v pour circuit de signalisation conformément à iec 60947-1 :
- 600 v pour circuit de signalisation certifications csa :
- 600 v pour circuit de signalisation certifications ul :
- Durée de vie électrique : 1.65 mcycles 25 a ac-3 à ue <= 440 v,1.4 mcycles 40 a ac-1 à ue <= 440 v
- Puissance dissipée par pôle : 3.2 w ac-1,1.25 w ac-3
- Couvercle de protection : Avec
- Support de montage : Platine,rail
- Normes : En 60947-4-1,en 60947-5-1,iec 60947-4-1,iec 60947-5-1,ul 508,csa c22.2 no 14
- Certifications du produit : Bv,ccc,csa,dnv,gl,gost,rina,ul,lros
- Mode de raccordement : Télécommande
- Couple de serrage : Télécommande
- Télécommande : 1.7 n.m - sur bornes à anneau - avec tournevis empreinte philips n°2 screw
- Circuit de puissance : 2.5 n.m - sur bornes à anneau - avec tournevis plat Ø 8 mm screw
- Circuit de puissance : 2.5 n.m - sur bornes à anneau - avec tournevis empreinte philips n°2 screw
- Temps de fonctionnement : 4...19 ms ouverture,12...22 ms fermeture
- Niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale conformément à en/iso 13849-1,b10d = 20000000 cycle contacteur avec charge mécanique conformément à en/iso 13849-1
- Durée de vie mécanique : 15 mcycles
- Vitesse de commande : 3600 cyc/hà <= 60 °c
Caractéristiques techniques
Adapté à un montage sur rail | Non |
Puissance de fonctionnement nominale, ac-3, 400 v | 11,0 kW |
Nombre de contacts à fermeture en tant que contacts principaux | 3,0 |
Nombre de contacts auxiliaires à fermeture | 1,0 |
Nombre de contacts auxiliaires à ouverture | 1,0 |
Courant de fonctionnement nominal ca-3, 400 v | 25,0 A |
Courant de fonctionnement nominal ca-1, 400 v | 40,0 A |
Tension d'alimentation de courant nominal us à ca 50 hz | 120,0 V |
Tension d'alimentation de courant nominal us à ca 50 hz | 120 V |
Tension d'alimentation de courant nominal us à ca 60 hz | 120,0 V |
Tension d'alimentation de courant nominal us à ca 60 hz | 120 V |
Type de raccordement du circuit principal | Other |
Type de tension d'actionnement | Ac |
Puissance de fonctionnement nominale ca-4, 400 v | 5,5 kW |
Nombre de contacts ouverture en tant que contacts principaux | 0,0 |
Courant de fonctionnement nominal ca-4, 400 v | 12,0 A |
