Contacteur 3p 3no ac-3 440 v 65 a 24 vcc tesys d everlink

SCHLC1D65ABBE - Schneider Electric

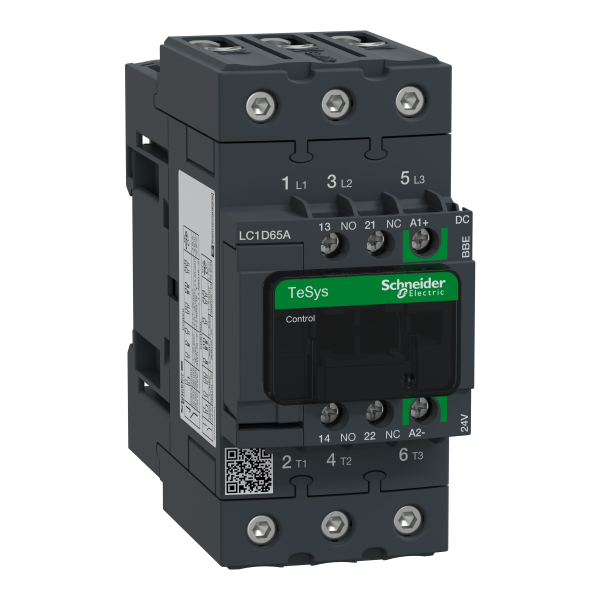

Contacteur TeSys D Everlink Schneider Electric

Ce contacteur TeSys D Everlink, de la marque Schneider Electric, est un dispositif de commande permettant le contrôle à distance d’un circuit électrique. Il offre la possibilité d’une commande déportée d’un appareil sur un réseau de catégorie AC-3, notamment un moteur électrique par le biais d’un interrupteur ou d’une télécommande. Ce dispositif est en mesure de contrôler l’allumage et l’extinction d’un moteur sur un circuit de 440 V, avec une puissance allant de 18,5 à 37 kW. Ce contacteur possède une bobine de commande de 24 Vcc, avec 3 contacts normalement ouverts pouvant guider un circuit d’une intensité de 65 A.

Les + du produit :

• Montage sur rail DIN ou sur platine
• Raccordement par borniers à vis-étriers

Caractéristiques principales :

• Gamme : TeSys
• Nom du produit : TeSys D Green
• Fonction produit : Contacteur
• Nom abrégé de l'appareil : LC1D
• Application du contacteur : Commande du moteurCharge résistive
• Catégorie d'emploi : AC-1AC-3
• Description des pôles : 3P
• Composition des pôles : 3F
• [ue] tension assignée d'emploi :
• [ie] courant assigné d'emploi : 80 A (65 A (
• Puissance moteur kw : 30 kW à 380...400 V CA 50/60 Hz37 kW à 500 V CA 50/60 Hz37 kW à 660...690 V CA 50/60 Hz18.5 kW à 220...230 V CA 50/60 Hz
• Tension circuit de commande : 24 V CC
• Type de bobine : Faible consommation c.c.
• Composition contact auxiliaire : 1F+1O
• [uimp] tension assignée de tenue aux chocs : 6 kV se conformer à IEC 60947
• Catégorie de surtension : III
• [ith] courant thermique conventionnel : 80 A à 80 A à 10 A à
• Pouvoir nominal d'enclenchement irms : 1000 A à 440 V pour circuit de puissance se conformer à IEC 609471000 A à 440 V pour circuit de puissance se conformer à IEC 60947140 A CA pour circuit de signalisation se conformer à IEC 60947-5-1250 A CC pour circuit de signalisation se conformer à IEC 60947-5-1
• Pouvoir assigné de coupure : 1000 A à 440 V pour circuit de puissance se conformer à IEC 60947
• [icw] courant assigné de courte durée admissible : 100 A 1 s circuit de signalisation120 A 500 ms circuit de signalisation140 A 100 ms circuit de signalisation520 A 900 A 110 A 110 A 260 A
• Calibre du fusible à associer : 125 A gG à 125 A gG à 125 A gG à 10 A gG pour circuit de signalisation se conformer à IEC 60947-5-1
• Impédance moyenne : 1,5 mOhm à 50 Hz - Ith 80 A pour circuit de puissance
• [ui] tension assignée d'isolement : 690 V pour circuit de puissance se conformer à IEC 60947-4-1690 V pour circuit de puissance se conformer à IEC 60947-4-1690 V pour circuit de signalisation se conformer à IEC 60947-1
• Durée de vie électrique : 700000 cycle 80 A AC-1 à Ue 1.4 Mcycles 65 A AC-3 à Ue 37000 cycles AC-4 à Ue
• Puissance dissipée par pôle : 6.3 W AC-39.6 W AC-1
• Couvercle de protection : Avec
• Support de montage : PlatineRail
• Normes : EN/IEC 60947-5-1EN/IEC 60947-4-1UL 60947-4-1CSA C22.2 No 60947-4-1
• Certifications du produit : ULCSACCCEACKC
• Mode de raccordement : Télécommande : borniers à vis-étrier 2 câble(s) 1…2,5 mm² - rigidité du câble: souple - avec extrémité de câbleCircuit de puissance : connecteurs à vis BTR EverLink 1 câble(s) 1…35 mm² - rigidité du câble: souple - sans extrémité de câbleCircuit de puissance : connecteurs à vis BTR EverLink 1 câble(s) 1…35 mm² - rigidité du câble: souple - avec extrémité de câbleCircuit de puissance : connecteurs à vis BTR EverLink 1 câble(s) 1…35 mm² - rigidité du câble: rigide - sans extrémité de câbleCircuit de puissance : connecteurs à vis BTR EverLink 2 câble(s) 1…25 mm² - rigidité du câble: souple - sans extrémité de câbleCircuit de puissance : connecteurs à vis BTR EverLink 2 câble(s) 1…25 mm² - rigidité du câble: souple - avec extrémité de câbleCircuit de puissance : connecteurs à vis BTR EverLink 2 câble(s) 1…25 mm² - rigidité du câble: rigide - sans extrémité de câbleTélécommande : borniers à vis-étrier 1 câble(s) 1…4 mm² - rigidité du câble: souple - sans extrémité de câbleTélécommande : borniers à vis-étrier 1 câble(s) 1…4 mm² - rigidité du câble: souple - sans extrémité de câbleTélécommande : borniers à vis-étrier 2 câble(s) 1…4 mm² - rigidité du câble: souple - sans extrémité de câbleTélécommande : borniers à vis-étrier 1 câble(s) 1…4 mm² - rigidité du câble: souple - avec extrémité de câbleTélécommande : borniers à vis-étrier 1 câble(s) 1…4 mm² - rigidité du câble: rigide - sans extrémité de câbleTélécommande : borniers à vis-étrier 2 câble(s) 1…4 mm² - rigidité du câble: rigide - sans extrémité de câble
• Couple de serrage : Télécommande : 1.7 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mmTélécommande : 1.7 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2Circuit de puissance : 8 N.m - sur connecteurs à vis BTR EverLink - câble 25…35 mm² hexagonal 4 mmCircuit de puissance : 5 N.m - sur connecteurs à vis BTR EverLink - câble 1…25 mm² hexagonal 4 mm
• Temps de fonctionnement : De 55 à 65 ms fermeture20...120 ms ouverture
• Niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1
• Durée de vie mécanique : 6000000 cycle
• Vitesse de commande : 3600 cyc/h à

Caractéristiques complémentaires :

• Technologie bobine : Limitation de crête bidirectionnelle intégrée
• Plage de tension du circuit de commande : De 0,8 à 1,2 Uc opérationnel à 60 °C
• Consommation moyenne à l'appel en w : 11 W à 20 °C
• Consommation moyenne au maintien en w : 0,5 W à 20 °C
• Dissipation thermique : 0.5 W
• Type de contacts auxiliaires : Type branchés mécaniquement (1F+1O) se conformer à IEC 60947-5-1Type contact miroir (1 "O") se conformer à IEC 60947-4-1
• Fréquence circuit signalisation : 25 à 400 Hz
• Courant commuté minimum : 5 mA pour circuit de signalisation
• Tension de commutation minimale : 17 V pour circuit de signalisation
• Temps de non-chevauchement : 1,5 ms sur désexcitation (entre contact NC + NO)1,5 ms sur excitation (entre contact NC + NO)
• Résistance d'isolement : > 10 M? pour circuit de signalisation
