Coffret mono 7/9 kWc onduleur centralisé Schneider Resi9 pour installation photovoltaïque - 18 modules 2 rangées

Description

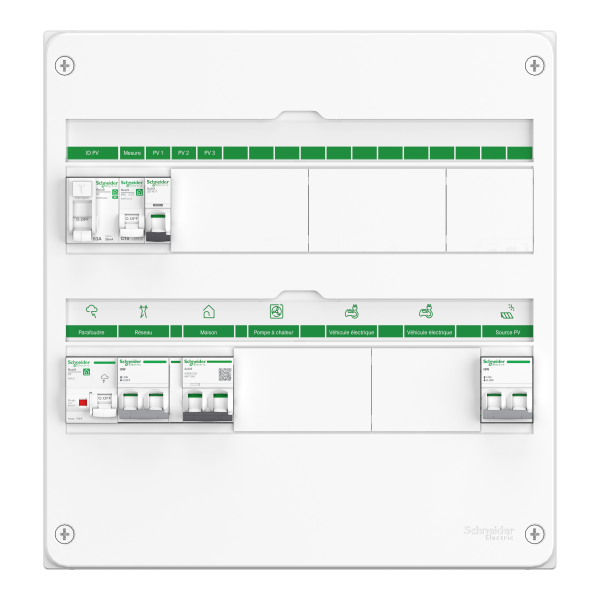

Coffret PV AC Mono 7-9 kWc Onduleur centralisé Schneider Electric

Le coffret photovoltaïque AC monophasé Schneider Electric R9HPV218A19C est une solution clé en main pour raccorder en toute sécurité une installation solaire de 7 à 9 kWc équipée d’un onduleur centralisé. Conçu pour une intégration simple, rapide et conforme aux normes, ce coffret est idéal pour les installations résidentielles photovoltaïques. Il se compose de 18 modules répartis sur 2 rangées et intègre tous les dispositifs nécessaires à la protection et à la coupure du côté alternatif de l’installation.

Les + du produit :

• Solution complète prête à l'emploi pour installations PV monophasées de 7 à 9 kWc
• Compatibilité parfaite avec les onduleurs centralisés monophasés
• Installation rapide et simplifiée grâce à la conception optimisée
• Protection renforcée avec disjoncteur, interrupteur-sectionneur et parafoudre intégrés
• Conformité aux exigences de la norme UTE C15-712-1

Caractéristiques techniques :

• Nombre de rangées : 2
• Nombre de modules : 18
• Disjoncteur C60 PV-DC 20 A intégré
• Interrupteur-sectionneur 40 A
• Parafoudre type 2 275 V pour réseau AC
• Bornes de raccordement 1P+N
• Montage en saillie
• Indice de protection : IP40
• Matériau : plastique autoextinguible sans halogène

Conformité et protection :

• Conforme à la norme UTE C15-712-1
• Protection contre les surtensions AC (type 2)
• Sécurité électrique renforcée pour l’utilisateur et l’installation
• Sectionneur permettant une coupure visible de l’onduleur côté AC

Utilisation :

• Convient aux installations résidentielles photovoltaïques en monophasé de 7 à 9 kWc
• Raccordement entre l’onduleur centralisé et le tableau général basse tension (TGBT)
• Facilite la mise en conformité des installations solaires avec les exigences normatives

Recommandations :

• Installer par un professionnel qualifié en électricité photovoltaïque
• Vérifier la compatibilité avec l’onduleur centralisé avant l’installation
• Prévoir un emplacement facilement accessible pour le coffret
• Effectuer les vérifications réglementaires en amont de la mise en service

FAQ

Ce coffret est-il compatible avec tous les onduleurs ?

Le coffret est conçu pour les onduleurs centralisés monophasés. Il est recommandé de vérifier les caractéristiques techniques de votre onduleur pour assurer une compatibilité optimale.

Peut-on l’utiliser pour une installation triphasée ?

Non, ce coffret est destiné exclusivement aux installations monophasées de 7 à 9 kWc.

Le coffret est-il pré-câblé ?

Oui, le coffret est livré pré-équipé avec les dispositifs de protection nécessaires. Il reste à réaliser les raccordements sur site.

Est-il conforme à la réglementation en vigueur ?

Oui, il est conforme à la norme UTE C15-712-1, qui régit les installations photovoltaïques.

Quel est l’indice de protection du coffret ?

L’indice de protection est IP40, adapté à un usage en intérieur protégé.
