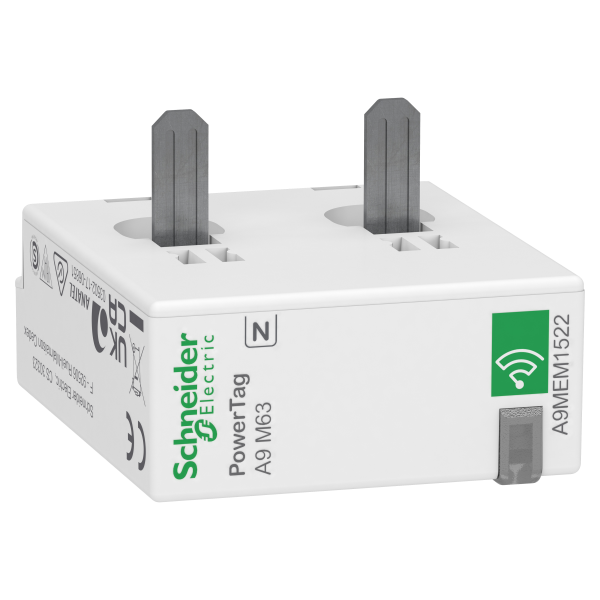

Capteur de mesure radio-fréquence 1p+n 63 a powertag schneider – pour ic60, iid et dt60
Référence : A9MEM1522
EAN : 3606480909146
Minimum de commande : 1
> Fiche E-Catalogue
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 28-33 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Informations supplémentaires :
Documentation
Documentation
Documentation
Documentation
Documentation
Documentation
Documentation
Documentation
Les clients qui ont acheté ce produit ont aussi acheté
Descriptif
Capteur de Mesure Radio-Fréquence PowerTag Schneider Electric
Ce capteur de mesure radio-fréquence PowerTag, de la marque Schneider Electric, est un dispositif de contrôle utilisé dans la surveillance du circuit électrique d’un appareil. Il sert à capter et à mesurer l’énergie électrique d’un appareil comme le disjoncteur ou l’interrupteur différentiel. Ce dispositif se raccorde directement sur les bornes de l’appareillage grâce à ses dents bipolaires phase et neutre. Ce capteur de mesure est capable de surveiller un circuit de 63 A, avec une tension d’alimentation de 220 à 240 V. Les valeurs mesurées sont transmises à un récepteur radio par le biais d’un transmetteur radio-fréquence de 2,4 GHz, avec une puissance d’émission de 10 mW.
Les + du produit :
- Compatible avec les gammes pour iC60, iID et DT60
- Raccordement par dents
Caractéristiques principales :
- Gamme : Acti 9
- Nom du produit : PowerTag
- Fonction produit : Capteur d'energie
- Application spécifique du produit : Répartition des coûtsAlarme sur surchargeSurveillance de la tension des disjoncteurs
- Accessoires associés : Smartlink SI B EthernetSmartlink SI D Ethernet
- Segment de marché : Surveillance de la tension des disjoncteursRépartition des coûtsAlarme sur surcharge
- Compatibilité de gamme : Multi 9 C60Multi 9 IDActi 9 iK60Acti 9 iKQActi 9 iIDActi 9 iID KActi 9 K60Acti 9 iKQE RCBOActi 9 Reflex iC60Acti 9 terminal simple iC60Multi 9 C32NActi 9 iC65Multi 9 C65Wiser Link
- Protocole de communication : Modbus TCP/IP via Smartlink SI B EthernetModbus TCP/IP via Smartlink SI D
- Pas de raccordement : 18 mm
- Emplacement de montage : En aval
- Description des pôles : 1P + N2P
- Pas de 9 mm : 0
- Classe de précision : Class 1 current IEC 61557-12Classe 0,5 tension IEC 61557-12Class 1 active power IEC 61557-12Class 1 active energy IEC 61557-12
- Type de réseau de communication : Sans fil
- Destination du produit : Tableau electrique
- Type de mesure : Énergie
- Mode d'installation : Connecter
- Courant de mesure : 0...63 A
- Type d'alarmes : Surcharge 50 %Surcharge 80 %Perte de tension
- Support de transmission du médium : Radio frequency 2.4...2.4835 GHz in compliance with IEEE 802.15.4
Caractéristiques complémentaires :
- Raccordement électrique : Connector tooth
- [us] tension d'alimentation : 220…240 V
- Fréquence du réseau : 50/60 Hz
- Puissance consommée : 1 VA
- Altitude de fonctionnement : 0…2000 m
- Température de fonctionnement : -25…60 °C
- Température ambiante pour le stockage : -25…60 °C
- Mode de raccordement : Câble, à l'intérieur l'appareil, pour 1x 1,5…16 mm² rigide câble(s) sans emboutCâble, à l'intérieur l'appareil, pour 2x 1,5…2,5 mm² rigide câble(s) sans emboutCâble, à l'intérieur l'appareil, pour 1x 1,5…16 mm² souple câble(s) sans emboutCâble, à l'intérieur l'appareil, pour 2x 1,5…2,5 mm² souple câble(s) sans emboutCâble, à l'intérieur l'appareil, pour 1x 1,5…16 mm² souple câble(s) avec emboutCâble, à l'intérieur l'appareil, pour 2x 1,5…2,5 mm² souple câble(s) avec embout
- Longueur de dénudage des fils : 18 mm
- Hauteur : 16.5 mm
- Largeur : 36 mm
- Profondeur : 42.6 mm
- Couleur : Blanc
- Poids : 0.0175 kg
Caractéristiques techniques du produit :
Compteur électronique | |
---|---|
Mode de pose | Technique d'enfichage |
Modèle | Mesure directe |
Type d'affichage | Sans |
Fréquence | 60 MHz |
Fréquence | 60 MHz |
Courant maximal (imax) | 63 A |
Largeur en nombre de modules | 2 |
Type de compteur | Électronique |
Indice de protection (ip) | Ip20 |
Type d'interface | Autre |
Type d'énergie | Puissance active et puissance réactive |
Blocage de retour | Non |
Étalonné | Oui |
Sortie d'impulsion | Sans |
Classe de précision | B |
Type de pôle | Monophasé |
Type de mesure de la courbe de charge | Non |
Signature edl40 | Non |
Avec code de blocage | Non |
Tension nominale (un) n-l | 240 V |
Tension nominale (un) n-l | 240 V |
Courant nominal (in) | 63 A |
Degré de protection (nema) | 1 |
Largeur | 36 mm |
Hauteur | 16,5 mm |
Profondeur | 43 mm |
Adapté à | Achat |
Type de tarif | Tarif simple |
Homologation | National |
