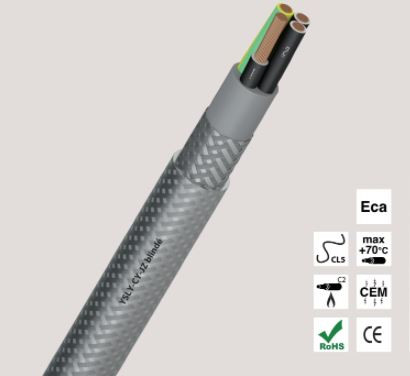

câble souple YSLY- CY- JZ blindé 3G1mm² numérotés gaine PVC transparent
Commande min. : 100
Non disponible
Forfait coupe Moins de 230 m : +8.28 € de Forfait Coupe 230 m et plus : +48.28 € de Forfait Touret
Description
câble souple YSLY- CY- JZ blindé 3G1mm² numérotés gaine PVC transparent
VDE 0281 / VDE 0293
IEC 60228 / VDE 0295
Non propagation de la flamme : IEC 60332.1 / VDE 0472-804/
NF C 32-070 2.1 catégorie C2.
RoHS : directive européenne 2011/65/UE.
Réglementation des Produits de Construction 305/2011.
Euroclasse selon RPC : Eca.
APPLICATIONS
Alimentation de machines industrielles et d'équipements électriques de puissance.
Construction de machines-outils et chaînes de production et de montage, nécessitant une bonne protection contre les perturbations électromagnétiques.
CARACTÉRISTIQUES
Âme cuivre nu souple, classe 5
Isolation PVC
Assemblage ruban polyester
Gaine interne PVC gris RAL 7001
Blindage général tresse en cuivre étamé
Taux de recouvrement ≥ 80%
Gaine externe PVC transparent
Tension de service Uo/U
- de 0,5 à 1 mm2 :
- 300 / 500V AC
- de 1,5 à 25 mm2 :
- 450 / 750V AC
Tension d’essai
- de 0,5 à 1 mm2 :
- 2000V AC pendant 5 mn
- de 1,5 à 35 mm2 :
- 2500V AC pendant 5 mn
Résistance d’isolement min. à + 20° C > 200 MΩ.km
Plage de température
- mobile : de - 5° C à + 70° C
- fixe : de - 20° C à + 70° C
Température max admissible à l’âme + 70° C
Température de court-circuit + 150° C
Rayon de courbure
- mobile : 20 x Ø
- fixe : 6 x Ø
Traction statique 15 N/mm2 de section cuivre
Traction dynamique 25 N/mm2 de section cuivre
REPÉRAGE CONDUCTEURS
conducteurs noirs numérotés + vert/jaune
MARQUAGE YSLY-CY-JZ
INSTALLATION
En locaux secs et humides pour pose fixe ou mobile.
Ne convient pas pour une pose à l'extérieur sans protection au rayonnement solaire.
REMARQUES
Plus de sécurité grâce à une construction robuste et un blindage électrique conforme à la CEM.
